Danfoss Optyma iCO2 Anleitung Seite 7

Anleitung

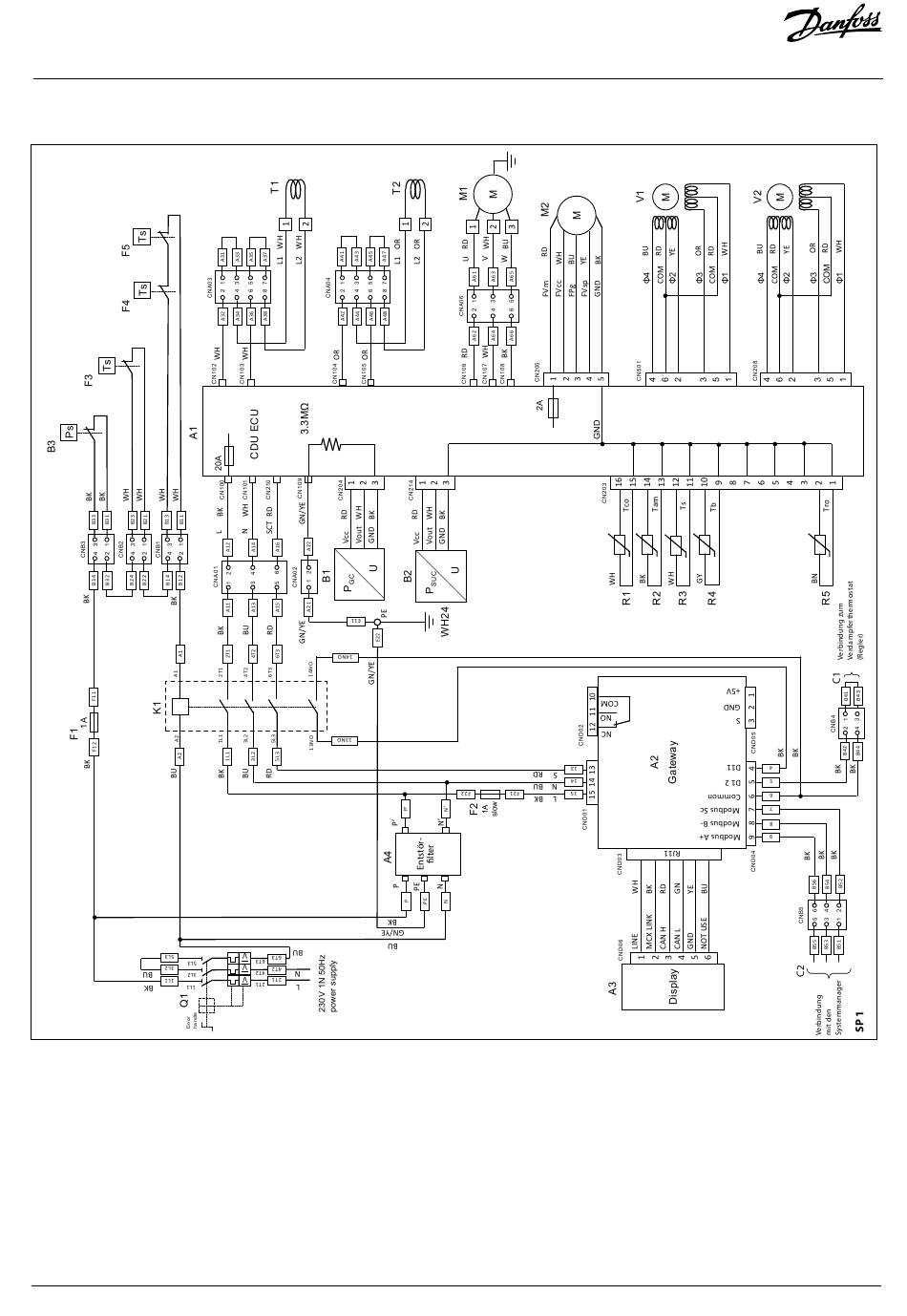

Schaltplan
OP-MPAM005COP04G
Ｘ
Ｘ
Ｘ
Deutsche Legende
A1 : Regler Verflüssigungssatz
A2 : Gateway Verflüssigungssatz
A3 : Anzeige Verflüssigungssatz
A4 : Entstörfilter
B1 : Hochdruckfühler
B2 : Niederdruckfühler
B3 : Hochdruckschalter
C1 : Verbindung zum Verdampferthermostat (Regler)
C2 : Verbindung mit den Systemmanager
F1 : Sicherung (Schaltkreis Druck- und Thermoschalter)
F2 : Sicherung (Gateway-Schaltkreis)
F3 : Thermoschalter (Verdichter)
F4 : Thermoschalter (Drossel1)
F5 : Thermoschalter (Drossel2)
© Danfoss | Climate Solutions | 2022.12
K1 : Schütz
M1 : Verdichter
M2 : Lüftermotor
Q1 : Hauptschalter
R1 : Druckgastemp.-Thermistor
R2 : Umgebungsluft-Thermistor
R3 : Sauggas-Thermistor
R4 : Sammlereintritts-Thermistor
R5 : Gaskühleraustritts-Thermistor
T1 : Drossel1
T2 : Drossel2
V1 : Expansionsventil (Hauptventil)
V2 : Expansionsventil (Bypass)
Aderfarbe
BK : schwarz
BU : blau
BN : braun
GN : grün
GY : grau
OR : orange
RD : rot
YE : gelb
WH : weiß
AN399635986435de-000201 | 7
