RCM470DD
Sicherheitshinweise
Bestandteil der Gerätedokumentation sind neben diesem Hand-
buch die beiliegenden „Sicherheitshinweise für Bender-
Produkte".
Zur Sicherstellung
Funktion ist die Testtaste halbjährlich zu
betätigen.
Montage und Anschluss
Lebensgefahr durch elektrischen Schlag!
Sorgen Sie für Spannungsfreiheit im Montagebe-
reich und beachten Sie die Regeln für das Arbeiten
GEFAHR
an elektrischen Anlagen.
Montage auf Hutschiene
Rasten Sie die rückseitigen Klemmfedern des Geräts auf der Hut-
schiene so ein, dass ein sicherer und fester Sitz gewährleistet ist.
Alternativ ist eine Schraubbefestigung möglich.

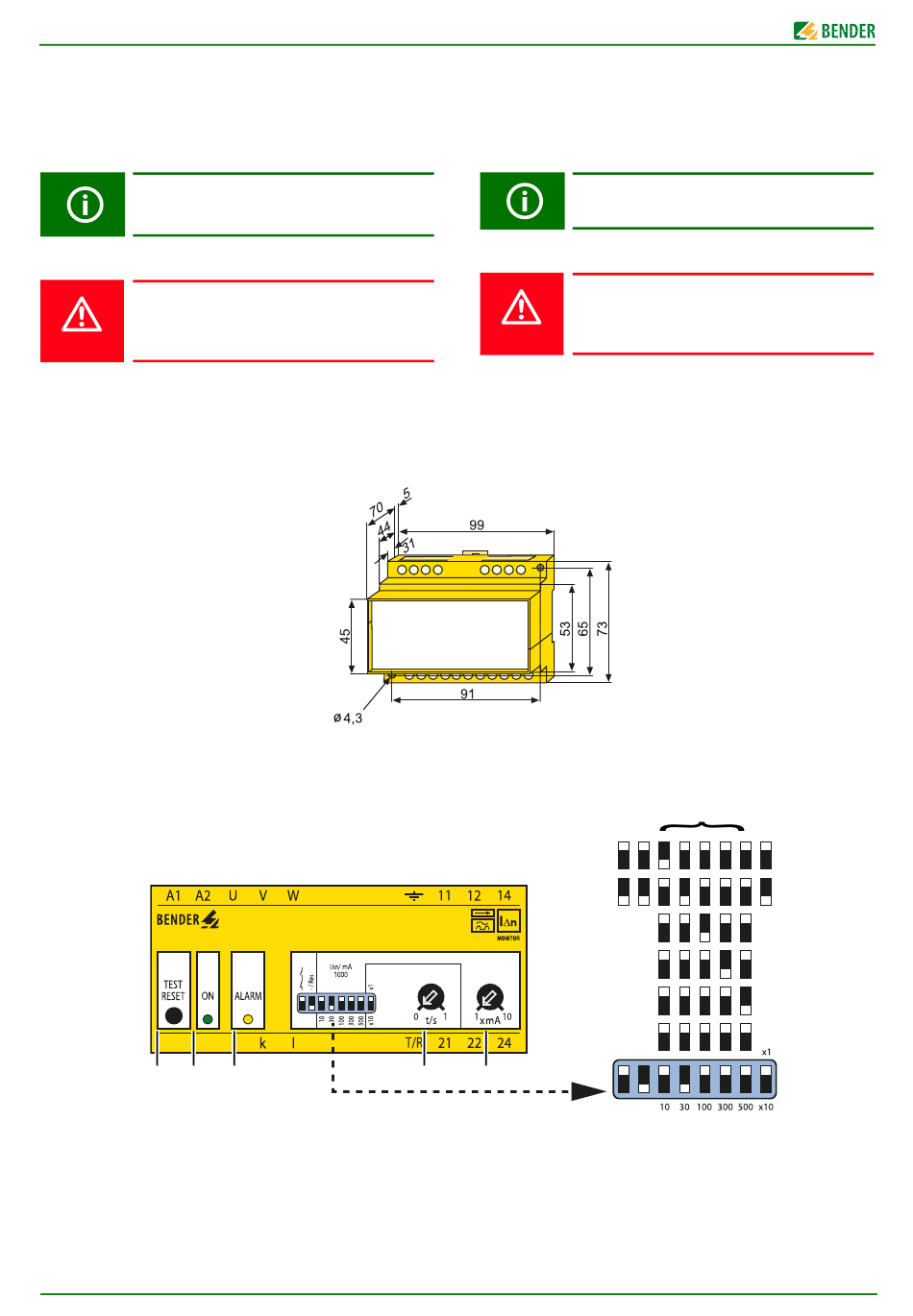

Maßbild
Abb. 1: Maßbild RCM470DD/CD470
Bedienelemente: Frontplatte
RCM470DD
1 2
Abb. 2: Frontplatte
2
der ordnungsgemäßen
für Schraubbefestigung/for screw mounting
3
Safety instructions
Part of the device documentation in addition to this manual is the
enclosed "Important safety instructions for Bender products".
To ensure proper functioning, the test button
must be pressed every six months.
Installation and connection
Risk of electric shock!
Ensure safe isolation from supply in the installa-
tion area. Observe the installation rules for live
DANGER
working.
DIN rail mounting
Snap the rear clamping springs of the device into place in such a
way that a safe and tight fit is ensured. As an alternative, screw
mounting is possible.
Dimension diagram
Fig. 1: Dimension diagram RCM470DD/CD470
Operating elements: Front plate
4 5
6 7 8 9
A
B
C
D
E
F
Fig. 2: Front plate
RCM470DD_D00229_02_M_DEEN/04.2017
