2 Engineering

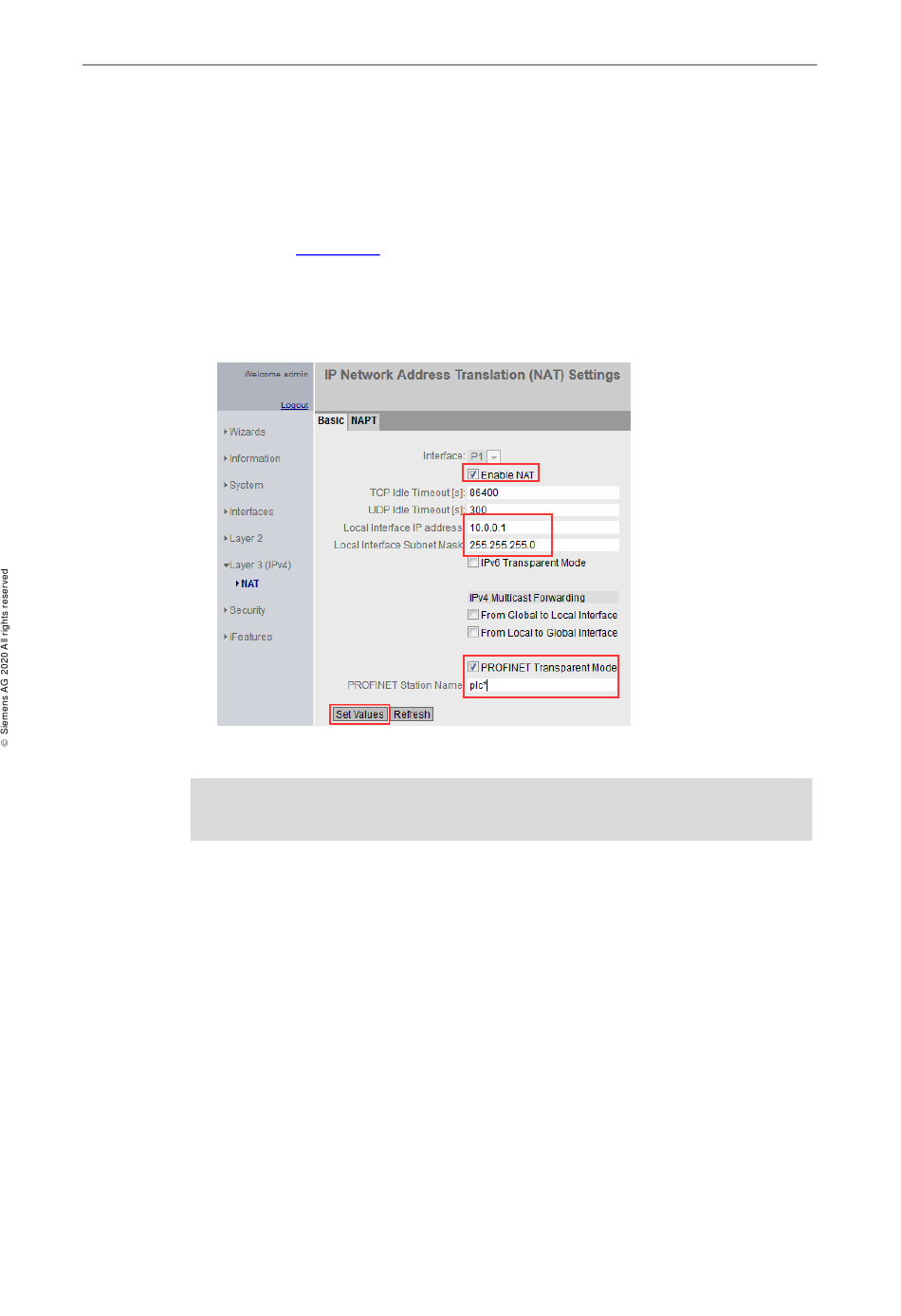

PROFINET Transparent Mode aktivieren
Das Feature "PROFINET Transparent Mode" finden Sie im NAT-Menü des
SCALANCE W.
Um das Feature zu aktivieren und einzurichten, gehen Sie wie folgt vor:
1. Wechseln Sie in das Menü "Layer 3 (IPv4) > NAT".
Aktivieren Sie "NAT" und geben Sie die NAT-Adresse für SCALANCE W722
ein (siehe
Aktivieren Sie "PROFINET Transparent Mode".
Da die Konfiguration für alle SCALANCE W-Clients gültig sein soll, wird als
Gerätename der Rumpf-Name mit dem Wildcard-Zeichen "*" angegeben.
Tragen Sie im Eingabefeld "PROFINET Station Name" den String "plc*" ein.
Abbildung 2-6
2. Um die Einstellungen zu übernehmen, klicken Sie auf die Schaltfläche "Set
Values".
Hinweis
Das Web Based Management von SCALANCE W722 ist aus dem lokalen Netz
fortan über die NAT-Adresse erreichbar.
TransparentMode
Beitrags-ID: 109763459,
V1.1,
Tabelle
2-1).
05/2020
19
