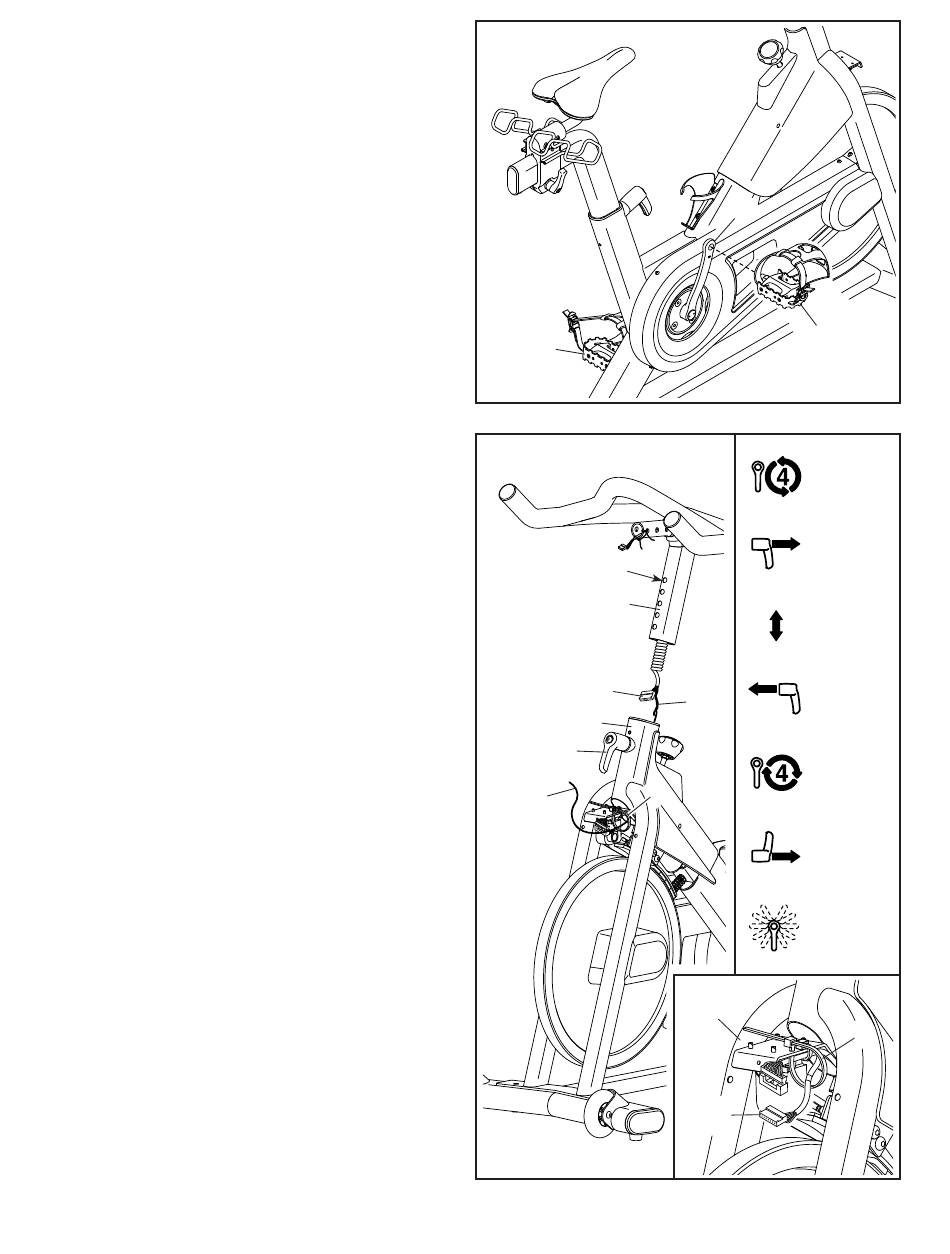

6. Hinweis: Falls gewünscht, können Sie Ihre
eigenen Pedale befestigen.
Identifizieren Sie das rechte Pedal (16). Drehen
Sie mit den Fingern das rechte Pedal unge-
fähr bis zur Hälfte in den rechten Kurbelarm
(18) ein. Dann verwenden Sie den mitgelie-
ferten Schlüssel, um das rechte Pedal FEST
ANZUZIEHEN.
Wiederholen Sie diesen Schritt mit dem
linken Pedal (17). WICHTIG: Sie müssen das
linke Pedal GEGEN DEN UHRZEIGERSINN
drehen, um es zu befestigen.
7. Lassen Sie eine zweite Person die Griffstange
(4) an den Rahmen (1) halten.
Als Nächstes finden Sie den Kabelbinder (A) im
Rahmen (1). Binden Sie den Kabelbinder an das
obere Kabel (90) in der Griffstange (4). Dann
ziehen Sie am unteren Ende des Kabelbinders,
bis das obere Kabel durch den Rahmen geführt
worden ist. Binden Sie den Kabelbinder los und
entsorgen Sie ihn.
Tipp: Das obere Nebenbild gibt an, wie man
den Einstellgriff (14) bedient.
Als Nächstes finden Sie den Einstellgriff (14) an
der Vorderseite des Rahmens (1). Ziehen Sie
den Einstellgriff nach außen. Anschließend fügen
Sie die Griffstange (4) in den Rahmen ein.
Bewegen Sie die Griffstange (4) nach unten und
lassen Sie den Einstellgriff (14) in das gezeigte
Einstellloch (B) einrasten. Dann ziehen Sie
den Einstellgriff mit vier Umdrehungen fest.
Vergewissern Sie sich, dass der Einstellgriff
sicher in dem Einstellloch eingerastet ist.
Dann ziehen Sie den Einstellgriff (14) nach
außen, drehen ihn so, dass er wie abgebildet
nach unten zeigt, und lassen ihn dann los.
Siehe unteres Nebenbild. Führen Sie das
obere Kabel (90) durch den Kabelbinder (C) am
Rahmen (1). Verbinden Sie das obere Kabel
noch nicht und ziehen Sie den Kabelbinder
noch nicht fest.
6
17
7
B
4
90
1
14
A
9
18
16
Griff lockern
Griff ziehen
Stütze
einstellen
Griff
A
loslassen
Griff
festziehen
C
Griff ziehen
Griff nach
unten
drehen
1
90
C
