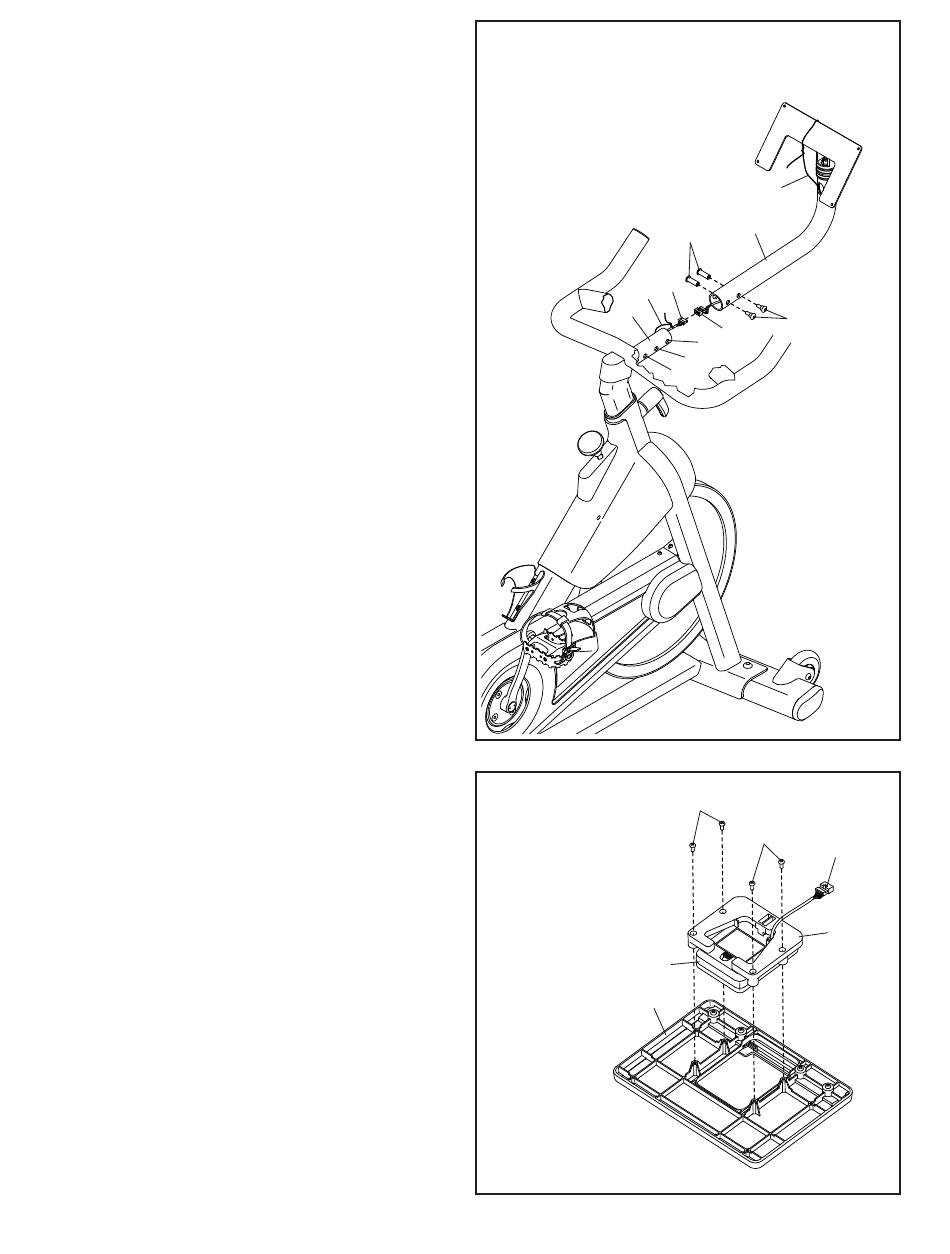

10. Lösen Sie den Kabelbinder (E), der das obere
Kabel (90) an der Griffstange (4) befestigt.
Während eine zweite Person die Computermon-
tierung (5) an die Griffstange (4) hält, verbinden
Sie das Verlängerungskabel (99) in der Com-
putermontierung mit dem oberen Kabel (90) in
der Griffstange (4). Tipp: Die Steckverbinder
der Kabel sollten ohne Schwierigkeit inein-
andergleiten und mit einem hörbaren Klicken
einschnappen. Sollte dies nicht der Fall sein,
drehen Sie einen Steckverbinder um und
versuchen es noch einmal.
Tipp: Vermeiden Sie es, die Kabel einzu-
klemmen. Ziehen Sie sanft an dem gezeigten
Kabelbinder (F), während Sie die Computer-
montierung (5) auf die Griffstange (4) schieben.
Ziehen Sie weiter am Kabelbinder, bis das
Verlängerungskabel (99) ganz durch die Com-
putermontierung geführt wurde. Achten Sie
darauf, dass sich die Kabel innerhalb der
Griffstange aus dem Weg der Bolzenlöcher
befinden.
Sie können die Computermontierung (5) ent-
weder in der Standardposition oder in der
verlängerten Position anbringen. Für die Stan-
dardposition richten Sie die Computermontie-
rung auf die inneren Löcher (G, H) aus. Für die
verlängerte Position richten Sie die Computer-
montierung auf die äußeren Löcher (H, I) aus.
Tipp: Vermeiden Sie es, die Kabel einzuklem-
men. Befestigen Sie die Computermontierung (5)
mit zwei M6 Bolzensätzen (70).
11. WICHTIG: Legen Sie die Batterien erst in
den Trainingscomputer (6) ein, wenn Sie im
Montageschritt 14 dazu angewiesen werden.
Wenn Batterien eingelegt werden, bevor
das Computerkabel (J) angeschlossen ist,
wird der Trainingscomputer nicht richtig
funktionieren.
Richten Sie das Computergehäuse (86) und die
Computerdeckfläche (89) wie abgebildet aus.
Befestigen Sie das Computergehäuse (86) mit
vier M4 x 12mm Stumpfschrauben (81) an der
Computerdeckfläche (89). Drehen Sie anfangs
alle Stumpfschrauben lose ein, dann ziehen
Sie diese fest.
10
E 90
4
11
Legen Sie die Bat-
terien noch nicht
in den Trainings-
computer (6) ein
89
11
F
5
70
70
99
I
H
G
Vermeiden Sie
es, die Kabel
einzuklemmen
81
81
J
86
6
