RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio
Français
Apprentissage inverse d'un émetteur
- Procédure identique mode apprentissage mais émetteur doit être
actionné, avant de commencer la procédure avec LRN.
Effacement de tous les émetteurs
- Appuyer sur le bouton-poussoir LRN durant 5 s > LED MD clignote
rapidement (5 Hz).
- LED 1 est allumée -> ne plus appuyer sur le bouton-poussoir LRN.
- Appuyer à nouveau le bouton-poussoir LRN durant 5 s jusqu'à ce que
LED MD s'éteigne.
- LED MD est allumée et LED 1 clignote rapidement -> ne plus ap-
puyer sur le bouton-poussoir LRN.
- Mode de fonctionnement était réinitialisé au standard.
Antenne SMA femelle
Maintenance et nettoyage
.steute recommande une maintenance régulière comme suit:
1. Enlever toute saleté restante: Nettoyer le boîtier uniquement
à l'extérieur.
Nettoyer l'appareil selon indice de protection. Utiliser un chiffon
doux et de l'eau ou un nettoyant ménager doux pour nettoyer.
Ne pas nettoyer à l'air comprimé.
2. Remplacer les pièces endommagées.
3. Contrôler le fonctionnement
Elimination des déchets
- Observer les dispositions nationales, locales et légales pour
l'élimination.
- Trier les déchets pour le recyclage.

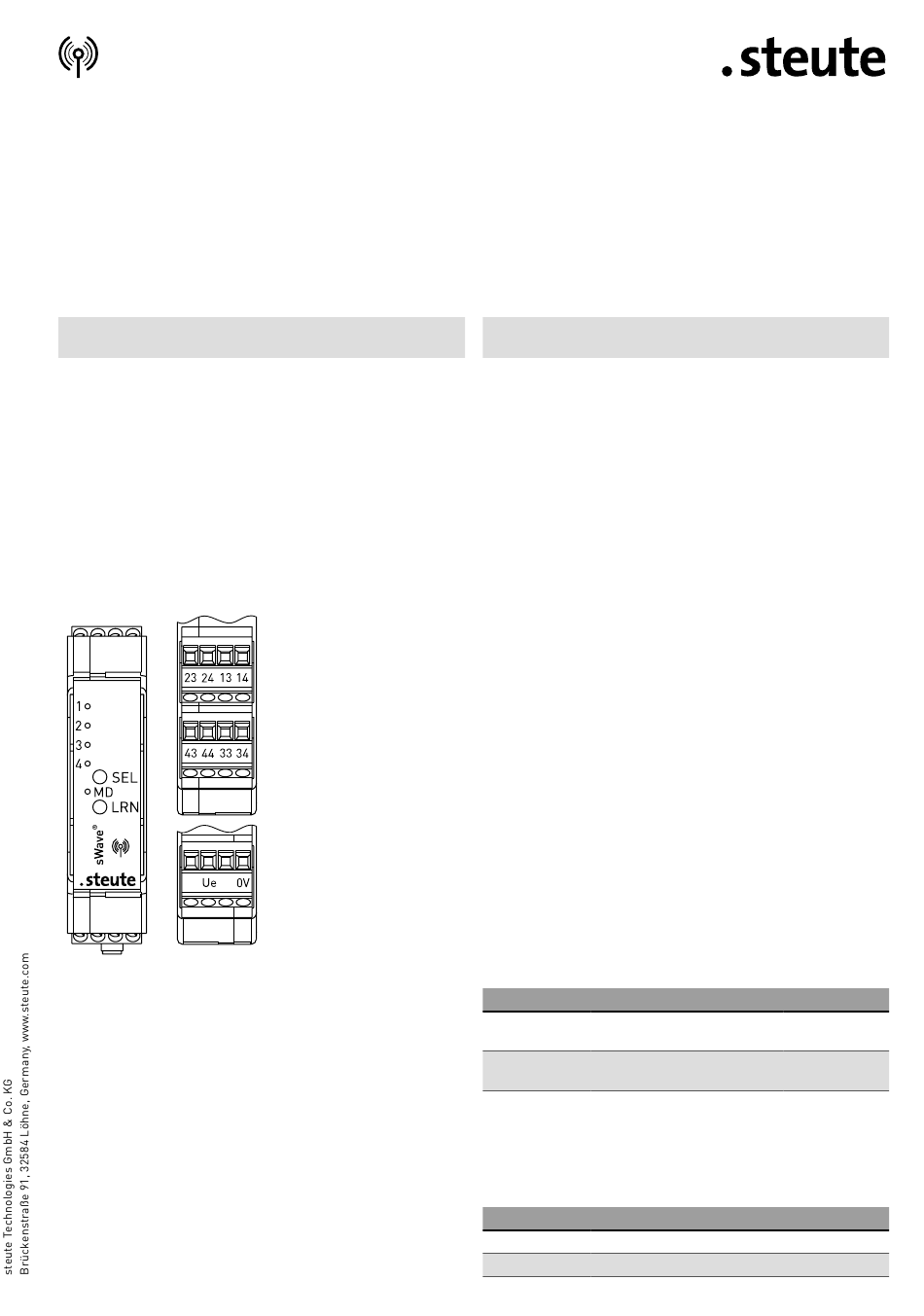

13-14 K1 Relais
23-24 K2 Relais
33-34 K3 Relais
43-44 K4 Relais
1 ... 4 Affichage d'état des
sortiese
SEL Touche de SELECT
MD LED de mode
LRN Touche de programmation
U e , 0V Tension d'alimentation
Italiano
Utilizzo delle istruzioni di montaggio e collegamento
Tutte le azioni descritte nelle presenti istruzioni possono essere ese-
guite esclusivamente da personale qualificato, addestrato e autorizza-
to dall'azienda di gestione.
1. Leggere e comprendere le presenti istruzioni di montaggio
e collegamento.
2. Rispettare le norme vigenti in materia di sicurezza sul lavoro e pre-
venzione dagli infortuni.
3. Installare e mettere in funzione il dispositivo.
La scelta e l'installazione dei dispositivi e la loro integrazione nei siste-
mi di controllo richiedono una conoscenza specifica di tutte le relative
leggi e dei requisiti normativi del costruttore della macchina. In caso di
dubbi, fa fede la versione in lingua tedesca di queste istruzioni.
Volume di consegna
Dispositivo, istruzioni di montaggio e collegamento, imballo.
Destinazione d'uso
L'ricevitore wireless ad quattro canale è utilizzato per la commutazione
di apparecchiature elettriche mediante la trasmissione di segnali
radio. I trasmettitori devono supportare il protocollo steute Wireless.
Opzione memoria di stato
Dopo l'azionamento, sul ricevitore con memoria di stato
RF Rx SW868/ 915/917/922-4S-S viene ristabilito l'ultimo stato valido
delle uscite.

Montaggio e collegamenti

Il campo d'azione dipende molto dalle caratteristiche del luogo d'im-
piego. I materiali conduttivi possono influenzare fortemente il segnale
radio. Questo vale anche per sottili fogli come i rivestimenti d'allumi-
nio su materiali isolanti.
Antenna
Utilizzare esclusivamente antenne adatte:
Dispositivo Antenna
SW868/922 Antenna con cavo di collega-
mento e connettore SMA
SW915/917 Antenna con cavo di collega-
mento e connettore SMA
Montare l'antenna su una piastra metallica. La piastra metallica serve
da contrappeso HF. Dimensione minima della piastra metallica:
250 x 250 mm. Prestare attenzione alla distanza laterale dalla parete
successiva o fonte di interferenza: almeno 300 mm. Non piegare o
bloccare il cavo. Raggio minimo di curvatura del cavo: >25 mm.
Cod. materiale SET ricevitore con antenna adesiva
1373201 RF Rx SW868 4S 24VDC (SET)
1373187 RF Rx SW915 4S 24VDC (SET)
9 / 24
Cod. materiale
1188958
1188987
