steute RF Rx SW868-4S Montage- Und Anschlussanleitung Seite 16

RF Rx SW868/SW915/SW917/SW922-4S
//
Montage- und Anschlussanleitung / Funk-Empfänger
Mounting and wiring instructions / Wireless receiver
Instructions de montage et de câblage / Récepteur sans fil
Istruzioni di montaggio e collegamento / Ricevitore wireless
Instruções de montagem e instalação / Receptor sem fio

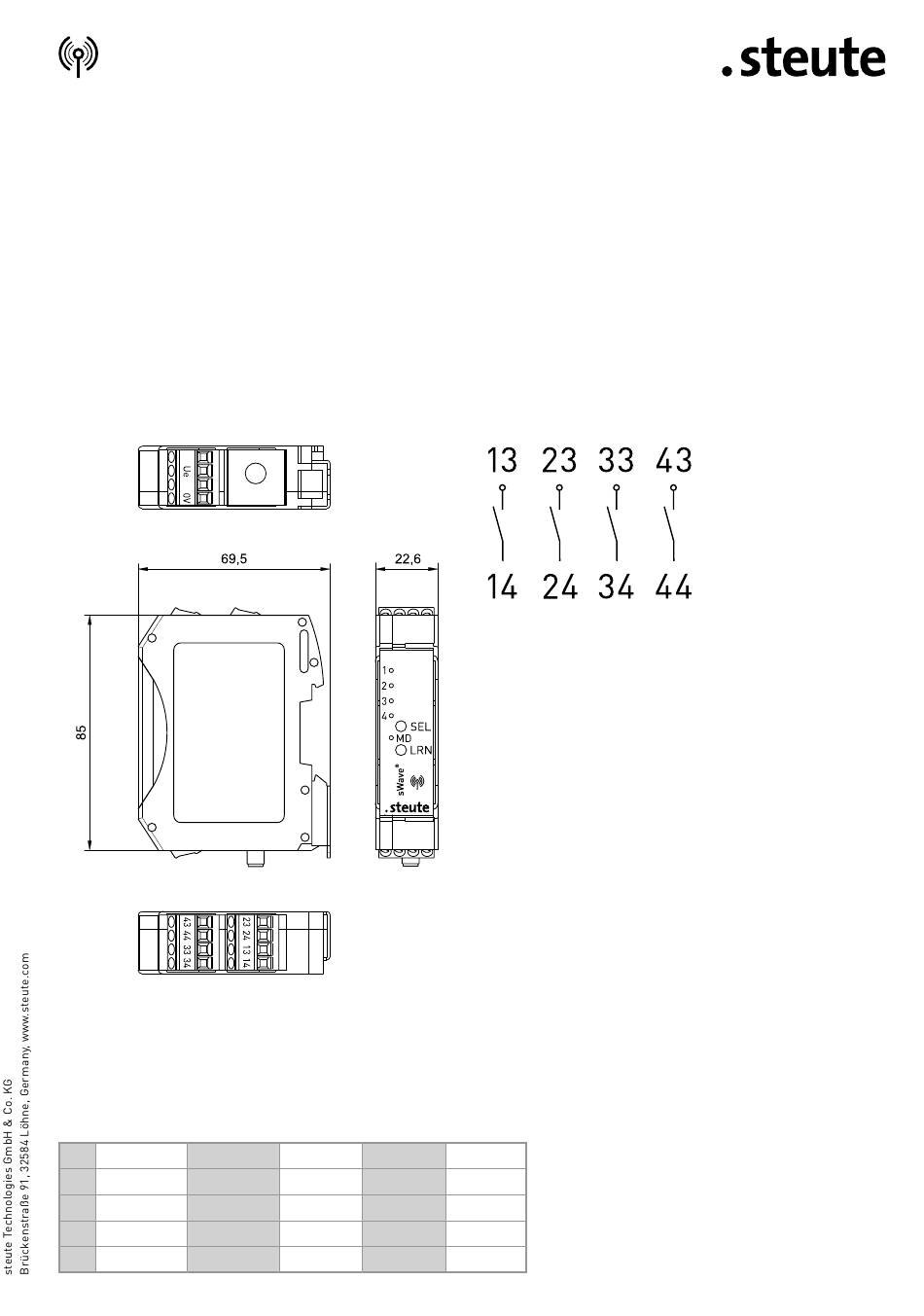

Abmessungen
Dimensions
Dimensions
Dimensioni
Dimensões
Herstellungsdatum 013523
Production date
Date de fabrication
Data di produzione
Data de fabricação
01 Montag Monday
02 Dienstag Tuesday
03 Mittwoch Wednesday
04 Donnerstag Thursday
05 Freitag Friday
=> Montag KW 35 / 2023
Monday CW 35 / 2023
lundi semaine 35 / 2023
lunedi settimana 35 / 2023
segunda semana 35 / 2023
lundi lunedi segunda
mardi martedì terça
mercredi mercoledì quarta
jeudi giovedì quinta
vendredi venerdì sexta
16 / 24
Ausgänge
Outputs
Sorties
Usciti
Saídas
K1 K2 K3
RF Rx SW868-4S 24 VDC RF Rx SW868-4S 24 VDC-BC/SC
RF Rx SW915-4S 24 VDC RF Rx SW915-4S 24 VDC-BC/SC
RF Rx SW917-4S 24 VDC RF Rx SW917-4S 24 VDC-BC/SC
RF Rx SW922-4S 24 VDC RF Rx SW922-4S 24 VDC-BC/SC
Die dargestellten Schaltsymbole beziehen sich auf den spannungslo-
sen Zustand des Empfängers.
Contact symbols are shown for the current-free state of the receiver.
Les contacts sont symbolisés récepteur hors tension.
I simboli di commutazione si riferiscono ad un ricevitore in assenza
di tensione.
Os símbolos de comutação indicados estão relacionados ao status ina-
tivo e sem energia.
K4
