Habilitação dos transmissores
A saída do receptor pode ser comutada, no máximo, por 40 transmis-
sores. Para fazer isso, programe cada transmissor uma vez
no receptor.
- Pressione o botão LRN aprox. 1 s -> LED MD pisca lentamente
(2 Hz).
- Seleção de canal: pressione o botão SEL.
- Acionar o transmissor que deverá acionar o canal selecionado ->
o LED do canal correspondente apaga por instantes.
- Para sair do modo teach-in: pressione o botão LRN aprox. 1 s ->
LED MD acende.
Desabilitar um transmissor
- Pressione o botão LRN por 5 s -> LED MD pisca rápidamente (5 Hz).
- Seleção de canal: pressione o botão SEL.
- Acionar o transmissor que será desabilitado para o canal seleciona-
do -> o LED do canal correspondente pisca por instantes.
- Para sair do modo apagar: pressione o botão LRN por aprox. 1 s.
Habilitação inversa de um transmissor
- Procedimento como na habilitação, entretanto o transmissor terá
que estar atuado antes de iniciar o procedimento com LRN.
Desabilitação de todos transmissores
- Pressione o botão LRN por 5 s -> LED MD pisca rápidamente (5 Hz).
- LED 1 acende -> solte o botão LRN.
- Pressione novamente o botão LRN por 5 s até que o LED MD apague.
- LED MD acende e LED 1 pisca rápidamente -> solte o botão LRN.
-O modo de operação retornou ao padrão.

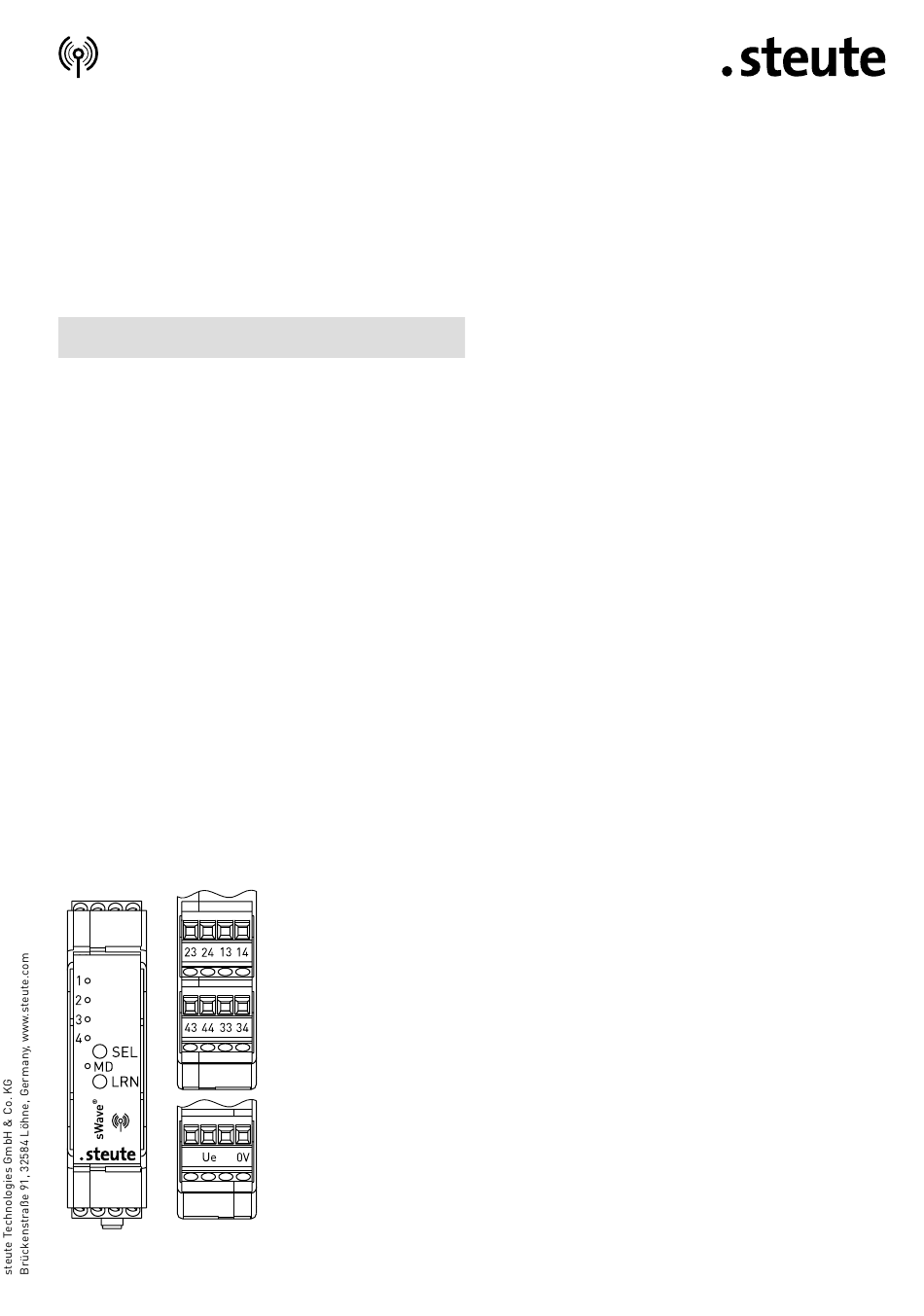

SMA Encaixe da antena
13-14 K1 Relê
23-24 K2 Relê
33-34 K3 Relê
43-44 K4 Relê
1 ... 4 Exibição status de
saída
SEL SEL Seletor
MD MD modo LED
LRN Tecla de programação
U e , 0V Suprimento de energia
Manutenção e limpeza
A .steute recomenda rotina de manutenção como segue:
1. Remova a sujeira: Limpe somente a parte externa do invólucro.
Limpar o dispositivo de acordo com o grau de proteção IP. Limpar
com um pano com água ou detergente neutro. Não limpar com
ar comprimido.
2. Substituir peças danificadas.
3. Testar a função.
Descarte
- Observe as disposições legais locais a referente ao descarte.
- Separar materiais recicláveis.
