English
Deleting one transmitter
- Press push-button LRN for 5 s -> LED MD flashes fast (5 Hz).
- Channel selection: press push-button SEL.
- Actuate transmitter to be deleted -> the LED of the corresponding
channel flashes for a short time.
- To leave delete mode: press push-button LRN approx. 1 s.
Inverse teaching in of one transmitter
- Procedure like teach-in but transmitter must be actuated before pro-
cedure is started by pressing LRN.
Deleting all transmitters
- Press push-button LRN for 5 s -> LED MD flashes fast (5 Hz).
- LED 1 lights up -> release push-button LRN.
- Repress push-button LRN for 5 s until LED MD is off.
- LED MD lights up and LED 1 flashes fast -> release push-button
LRN.
- Operation mode was set back to standard.
SMA antenna socket
Maintenance and cleaning
.steute recommends routine maintenance as follows:
1. Remove all dirt particles: Clean enclosure on the outside only.
Clean device in accordance with IP protection class. Clean with
a soft cloth and water or a mild detergent. Do not clean using com-
pressed air.
2. Replace damaged parts.
3. Test the function.
Disposal
- Observe national, local and legal regulations concerning disposal.
- Recycle each material separately.

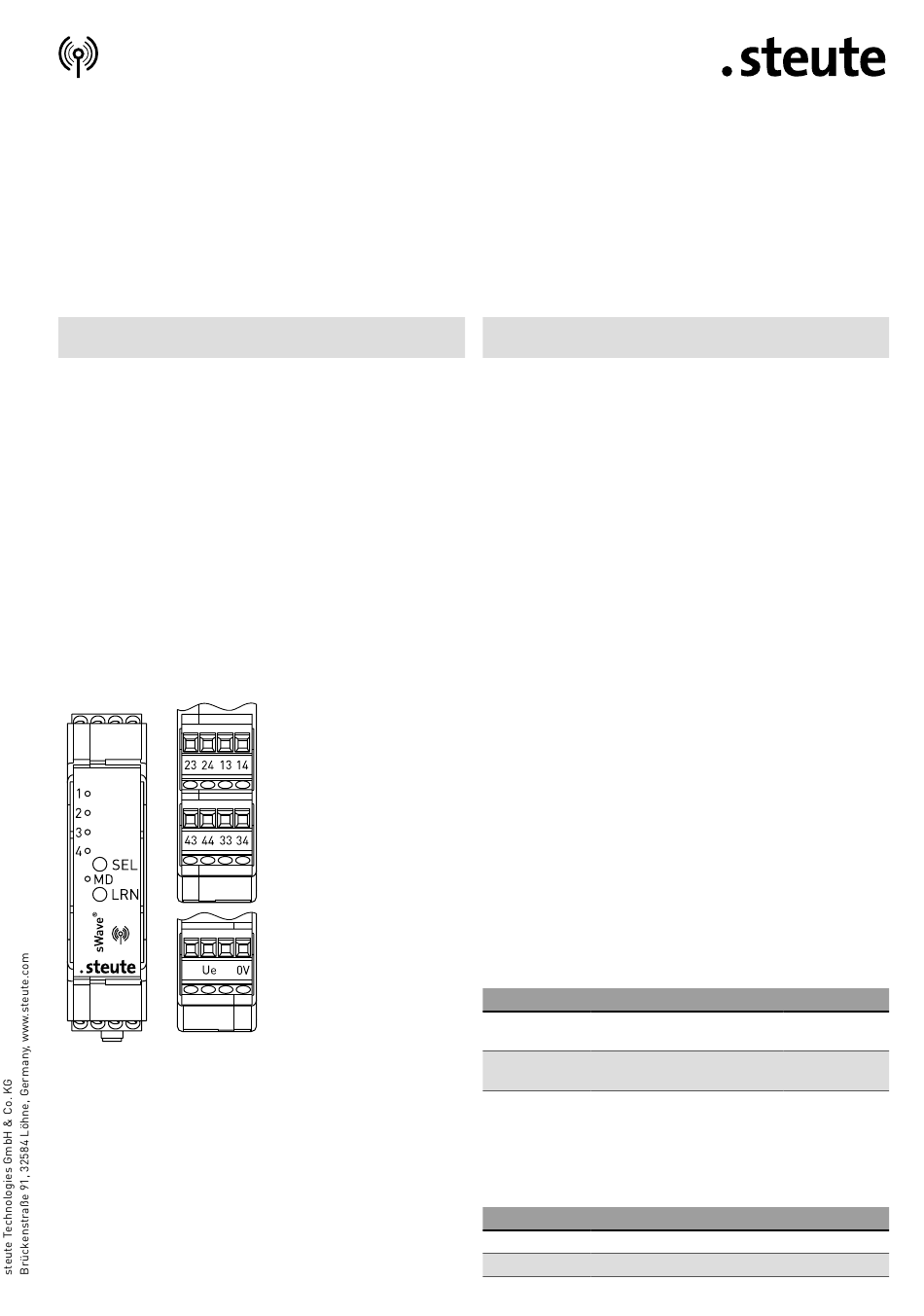

13-14 K1 Relay
23-24 K2 Relay
33-34 K3 Relay
43-44 K4 Relay
1 ... 4 Status display of the
outputs
SEL SELECT button
MD Mode LED
LRN Teach-in button
U e , 0V Voltage supply
Français
Utilisation des instructions de montage et de câblage
Toutes les manipulations décrites dans cette notice d'installation ne
doivent être effectuées que par du personnel formé et autorisé par la
société exploitante.
1. Lire et comprendre les instructions de montage et de câblage.
2. Respecter les règles de sécurité et de prévention des accidents
en vigueur.
3. Installer l'appareil et le mettre en service.
La sélection et l'installation des appareils et leurs intégrations dans
les systèmes de commande exigent une connaissance approfondie
de toutes les lois pertinentes, ainsi que des exigences normatives du
fabricant de la machine. En cas de doute, la version allemande fait
référence.
Volume de livraison
Appareil, instruction de montage et de câblage, carton.
Utilisation conforme
Le récepteur sans fil à quatre canaux est utilisé pour commuter les
consommateurs électriques au moyen d'une transmission radio. Les
émetteurs doivent prendre en charge le protocole Wireless de steute.
Option mémoire d'état
Après la mise en marche, le dernier état valide des sorties est rétabli
pour les récepteurs avec mémoire d'état
RF Rx SW868/915/917/922 -4S-S.
Montage et raccordement
La portée dépend fortement des conditions locales. Le signal radio
peut être gravement affecté par des matériaux conducteurs. Ceci
concerne également les feuilles fines, telles les feuilles d'aluminium
colaminées sur matériaux isolants.
Antenne
N'utiliser que des antennes appropriées:
Appareil Antenne
SW868/922 Antenne avec câble de raccor-
dement et connecteur SMA
SW915/917 Antenne avec câble de raccor-
dement et connecteur SMA
Installer l'antenne sur de la tôle. La tôle sert de contrepoids HF.
Dimension minimale de la tôle: 250 x 250 mm. Observer la distance la-
térale à la paroi la plus proche ou à la source d'interférence: au moins
300 mm. Ne pas plier ou coincer le câble de l'antenne. Rayon minimal
de torsion >25 mm.
Code-article Récepteur SET avec antenne adhésive
1373201 RF Rx SW868 4S 24VDC (SET)
1373187 RF Rx SW915 4S 24VDC (SET)
6 / 24
Code-article
1188958
1188987
