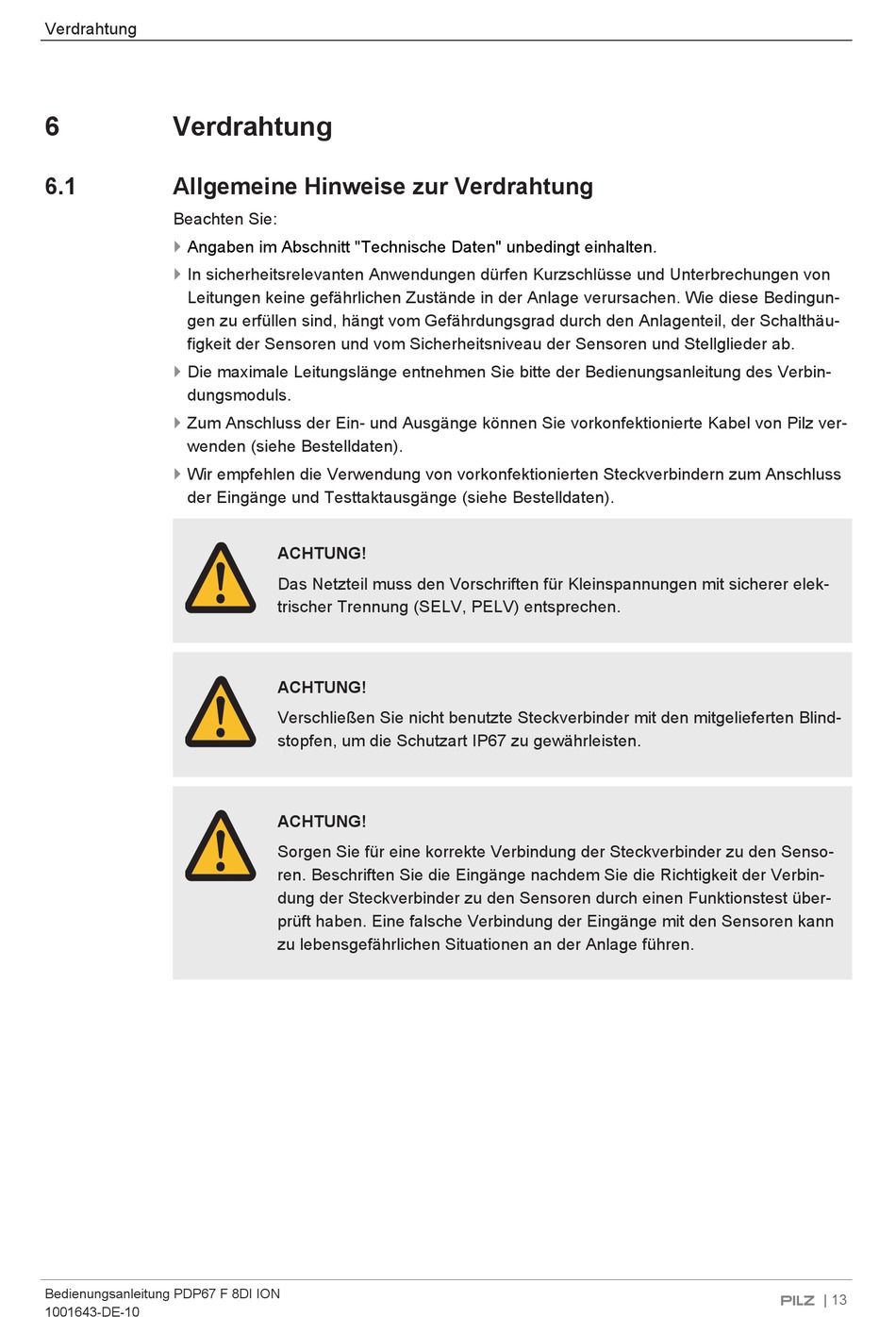

Verdrahtung

6 Verdrahtung
6.1

Allgemeine Hinweise zur Verdrahtung

Beachten Sie:
}
Angaben im Abschnitt "Technische Daten" unbedingt einhalten.
} In sicherheitsrelevanten Anwendungen dürfen Kurzschlüsse und Unterbrechungen von
Leitungen keine gefährlichen Zustände in der Anlage verursachen. Wie diese Bedingun-
gen zu erfüllen sind, hängt vom Gefährdungsgrad durch den Anlagenteil, der Schalthäu-
figkeit der Sensoren und vom Sicherheitsniveau der Sensoren und Stellglieder ab.
} Die maximale Leitungslänge entnehmen Sie bitte der Bedienungsanleitung des Verbin-
dungsmoduls.
} Zum Anschluss der Ein- und Ausgänge können Sie vorkonfektionierte Kabel von Pilz ver-
wenden (siehe Bestelldaten).
} Wir empfehlen die Verwendung von vorkonfektionierten Steckverbindern zum Anschluss
der Eingänge und Testtaktausgänge (siehe Bestelldaten).
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-10
ACHTUNG!
Das Netzteil muss den Vorschriften für Kleinspannungen mit sicherer elek-
trischer Trennung (SELV, PELV) entsprechen.
ACHTUNG!
Verschließen Sie nicht benutzte Steckverbinder mit den mitgelieferten Blind-
stopfen, um die Schutzart IP67 zu gewährleisten.
ACHTUNG!
Sorgen Sie für eine korrekte Verbindung der Steckverbinder zu den Senso-
ren. Beschriften Sie die Eingänge nachdem Sie die Richtigkeit der Verbin-
dung der Steckverbinder zu den Sensoren durch einen Funktionstest über-
prüft haben. Eine falsche Verbindung der Eingänge mit den Sensoren kann
zu lebensgefährlichen Situationen an der Anlage führen.
