Verdrahtung
6.3.4

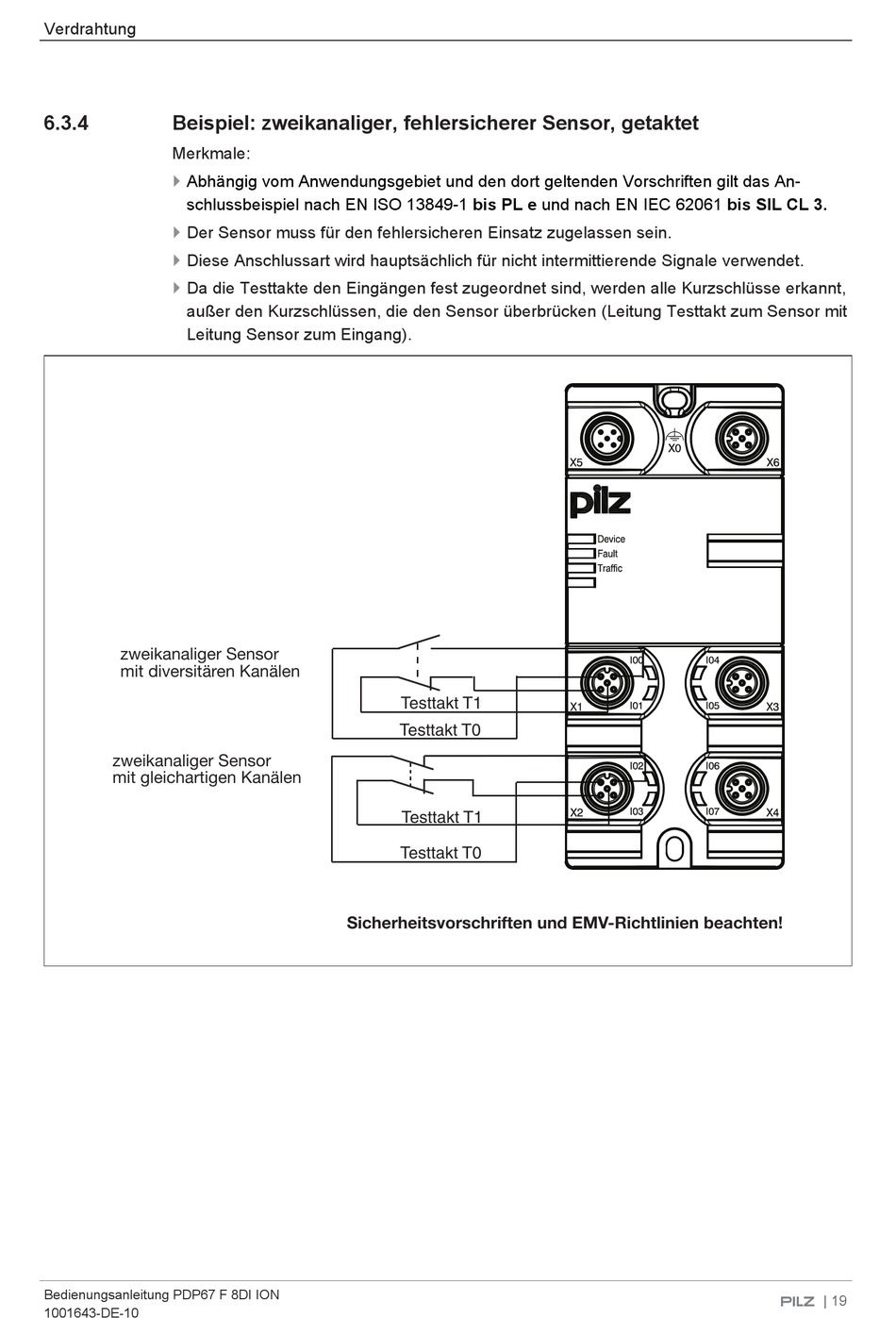

Beispiel: zweikanaliger, fehlersicherer Sensor, getaktet

Merkmale:
} Abhängig vom Anwendungsgebiet und den dort geltenden Vorschriften gilt das An-
schlussbeispiel nach EN ISO 13849-1 bis PL e und nach EN IEC 62061 bis SIL CL 3.
} Der Sensor muss für den fehlersicheren Einsatz zugelassen sein.
}
Diese Anschlussart wird hauptsächlich für nicht intermittierende Signale verwendet.
}
Da die Testtakte den Eingängen fest zugeordnet sind, werden alle Kurzschlüsse erkannt,
außer den Kurzschlüssen, die den Sensor überbrücken (Leitung Testtakt zum Sensor mit
Leitung Sensor zum Eingang).
zweikanaliger Sensor
mit diversitären Kanälen
zweikanaliger Sensor
mit gleichartigen Kanälen
Bedienungsanleitung PDP67 F 8DI ION
1001643-DE-10
Testtakt T1
Testtakt T0
Testtakt T1
Testtakt T0
Sicherheitsvorschriften und EMV-Richtlinien beachten!
