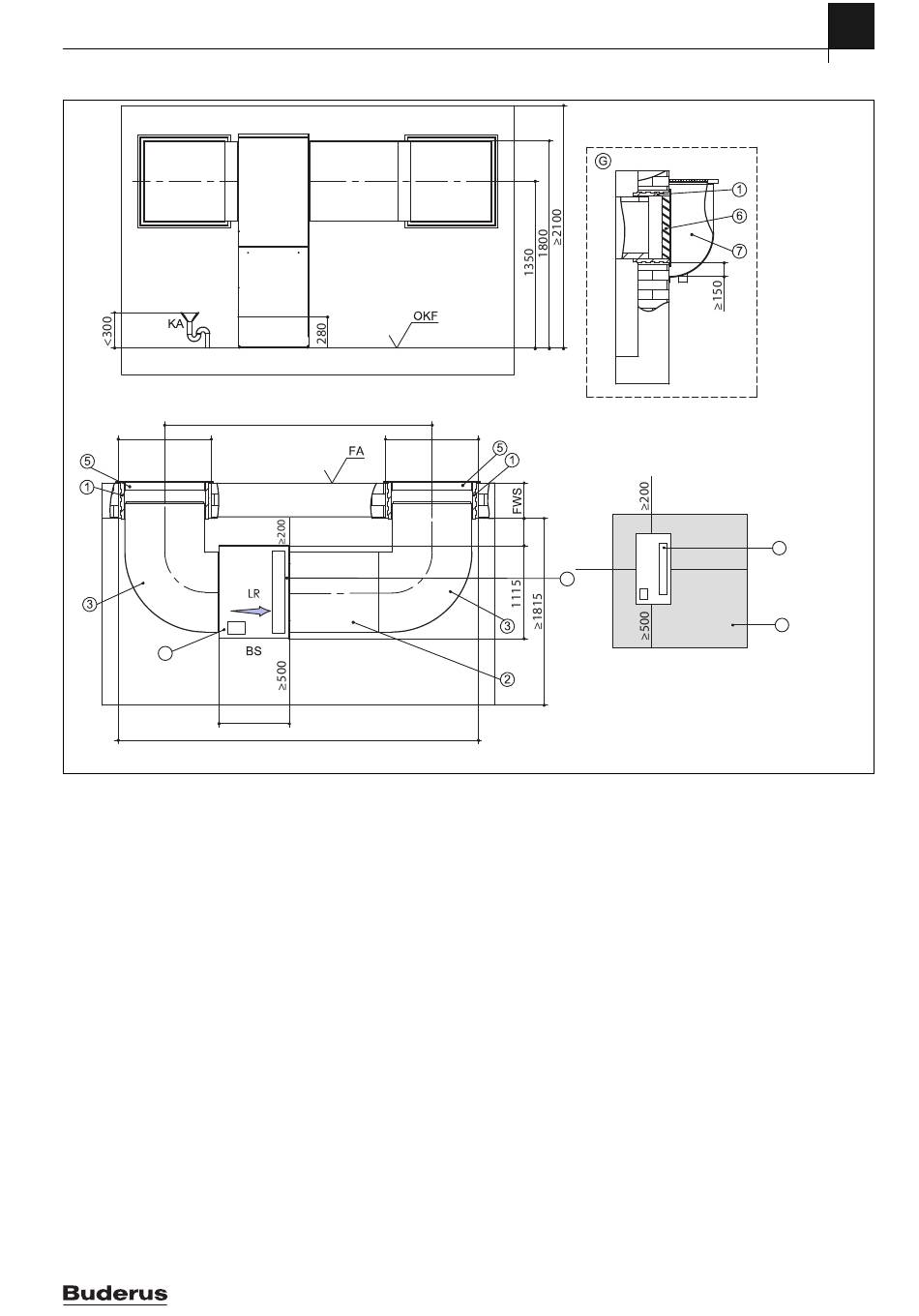

Aufstellplan (beispielhaft) für WLW196i-11/14 IR mit Luftkanalsystem 900
1010
8
Bild 10 Aufstellplan (beispielhaft) für WLW196i-11/14 IR mit Luftkanalsystem 900 (alle Maße in mm)
Legende für Bild 9 + Bild 10:
(A)
Achsmaß gesamt (ohne zusätzlichen Luftkanal)
(B)
Breite gesamt (ohne zusätzlichen Luftkanal)
(C)
Länge gesamt (ohne zusätzlichen Luftkanal)
BS
Bedienseite
FA
Fertigaußenfassade
FWS Fertigwandstärke
G
Schnitt Einbau im Lichtschacht
KA
Kondensatablauf
LR
Luftrichtung
OKF Oberkante Fertigfußboden
Anlagenschema – SL520 | SL506i – 6 720 857 120 (2018/12)
≥3420 (A)
538
≥4430
1010
≥300
4
[1]
Wanddurchführung
[2]
Luftkanal
[3]
Luftkanalbogen
[4]
Gebläse
[5]
Wetterschutzgitter
[6]
Regenschutzgitter
[7]
Lichtschacht mit Wasserablauf
[8]
Elektronisches Steuergerät
[9]
Mindestabstand für Servicezwecke
System Logasys SL520|SL506i
