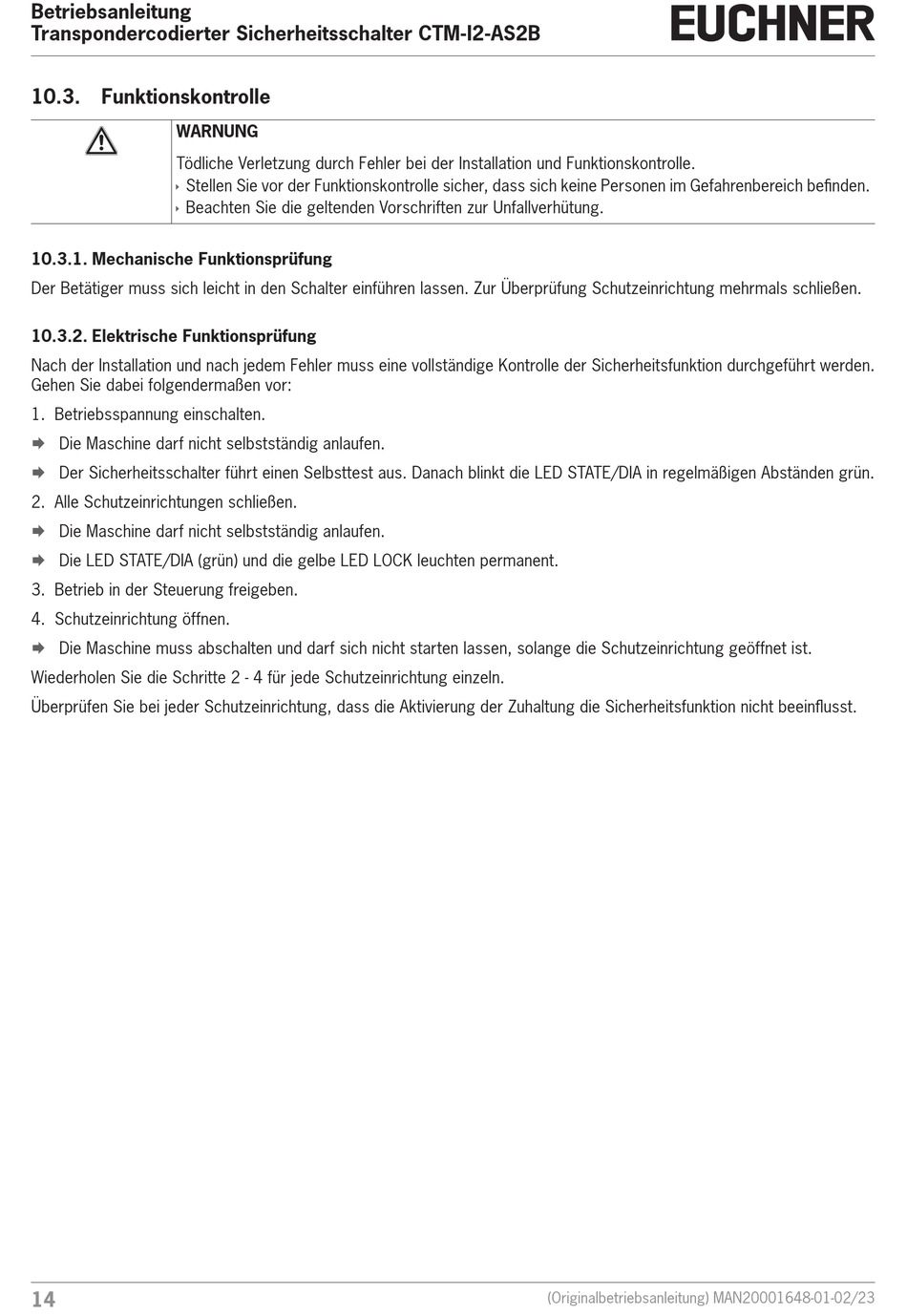

Betriebsanleitung
Transpondercodierter Sicherheitsschalter CTM-I2-AS2B
10.3.
Funktionskontrolle
WARNUNG
Tödliche Verletzung durch Fehler bei der Installation und Funktionskontrolle.
Stellen Sie vor der Funktionskontrolle sicher, dass sich keine Personen im Gefahrenbereich befinden.
Ì
Beachten Sie die geltenden Vorschriften zur Unfallverhütung.
Ì
10.3.1. Mechanische Funktionsprüfung
Der Betätiger muss sich leicht in den Schalter einführen lassen. Zur Überprüfung Schutzeinrichtung mehrmals schließen.
10.3.2. Elektrische Funktionsprüfung
Nach der Installation und nach jedem Fehler muss eine vollständige Kontrolle der Sicherheitsfunktion durchgeführt werden.
Gehen Sie dabei folgendermaßen vor:
1. Betriebsspannung einschalten.
Die Maschine darf nicht selbstständig anlaufen.
¨
Der Sicherheitsschalter führt einen Selbsttest aus. Danach blinkt die LED STATE/DIA in regelmäßigen Abständen grün.
¨
2. Alle Schutzeinrichtungen schließen.
Die Maschine darf nicht selbstständig anlaufen.
¨
Die LED STATE/DIA (grün) und die gelbe LED LOCK leuchten permanent.
¨
3. Betrieb in der Steuerung freigeben.
4. Schutzeinrichtung öffnen.
Die Maschine muss abschalten und darf sich nicht starten lassen, solange die Schutzeinrichtung geöffnet ist.
¨
Wiederholen Sie die Schritte 2 - 4 für jede Schutzeinrichtung einzeln.
Überprüfen Sie bei jeder Schutzeinrichtung, dass die Aktivierung der Zuhaltung die Sicherheitsfunktion nicht beeinflusst.
14
(Originalbetriebsanleitung) MAN20001648-01-02/23
