Varyscan* 4 1200 HMI

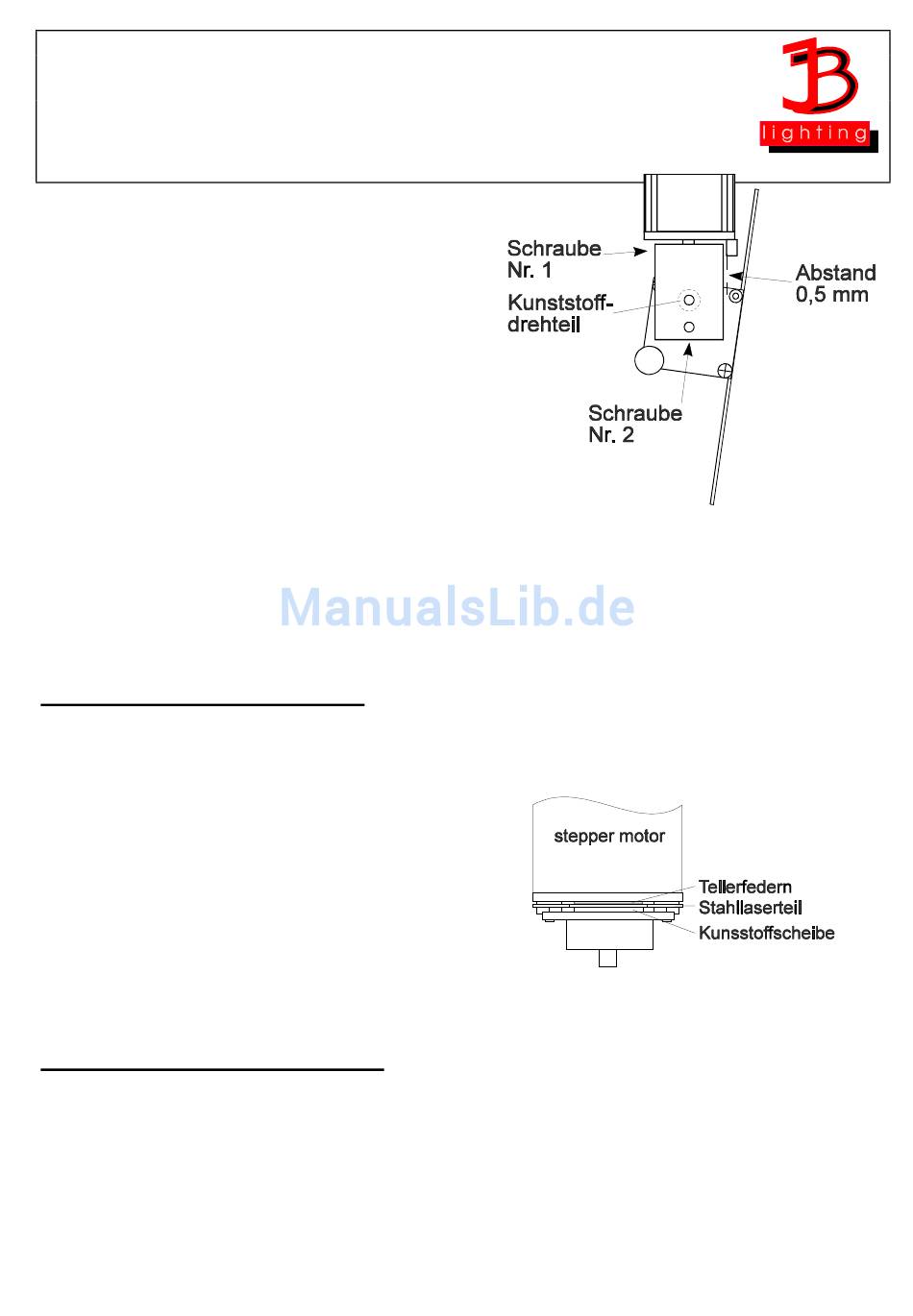

Um den Spiegel an Ihrem Varyscan* 1200 HMI
abzugleichen, gehen Sie wie folgt vor:
Stellen
Sie
am
Initialisierungsmodus
siehe Seite 7) und schalten Sie Ihren Varyscan* ein.
Warten
Sie
nun,
Initialisierung durchlaufen hat und alle Motoren
stehen.
Lösen
Sie
Innensechskantschlüssel (Schlüsselweite 2,0 mm)
die
Schraube
Nr.
Spiegelbügel in Richtung des Anschlages bis zu
einem Abstand von 0,5mm. Ziehen Sie nun die
Schraube Nr. 1 wieder fest. Achten Sie beim
Festziehen der Schraube auf die richtige Einstellung
des federnden Druckstückes (siehe untere Skizze).
Lösen Sie nun die Schraube Nr. 2 und drehen Sie den Y-Motor in Richtung Spiegelbügel und
stellen somit zwischen dem Anschlag und dem Spiegelbügel einen Abstand von 0,5 mm ein.
Achtung: Achten Sie darauf, daß der Y-Motor nicht vom Spiegelbügel weggedrückt wird, da
sonst die Klemmung des Y-Motors nicht mehr funktioniert. Die Reibefläche des Motors muß
ganz am Kunststoffdrehteil anliegen. Ziehen Sie nun die Schraube Nr. 2 wieder fest.
Einstellen der "Motorbremse"
Die Motorbremse ist vom Prinzip bei allen Motoren im Scan gleich. Sie setzt sich aus 3
Spezialteilen (Tellerfedern, Stahllaserteil, Kunststoffscheibe). Diese drei Teile sind in der
folgenden Reihenfolge übereinander zu stapeln:
1. Motor
2. Telerfedern
3. Stahllaserteil
4. Kunststoffscheibe
5. zu montierendes Teil.
Jetzt wird das zu montierende Teil fest auf die Achse
des Motors gedrückt, bis die Tellerfedern komplett
zusammengedrückt sind, anschließend muß das zu
befestigende Teil um ca. 0,5mm zurückgezogen werden und die Befestigungsschraube(n)
muß/müssen angezogen werden. Jetzt ist die Motorbremse optimal eingestellt
Regelmäßige Wartungsarbeiten
Achtung: Vor dem Öffnen des Gerätes Netzstecker ziehen!
Öffnen Sie hierzu das Gehäuse, in dem Sie die Kreuzschlitzschrauben an der Oberseite des
Varyscan* herausdrehen.
Um die Einschübe Ihres Varyscan* herausnehmen zu können, müssen Sie die zwei silbernen
Schrauben auf jedem Seitenteil in der Höhe der Einschübe herausdrehen. Erst jetzt lassen sich
die Einschübe herausnehmen. (Skizze Seite 4)
DIP-Schalter
Nr.
ein
(DIP-Schalterstellung
bis
der
Scanner
nun
zuerst
mit
1. Drehen Sie nun den
1
den
seine
einem
19
