Varyscan* 4 1200 HMI
3. JB-lighting 6 Kanal
Kanal 1
Kanal 2
Kanal 3
Kanal 4
Kanal 5
Kanal 6

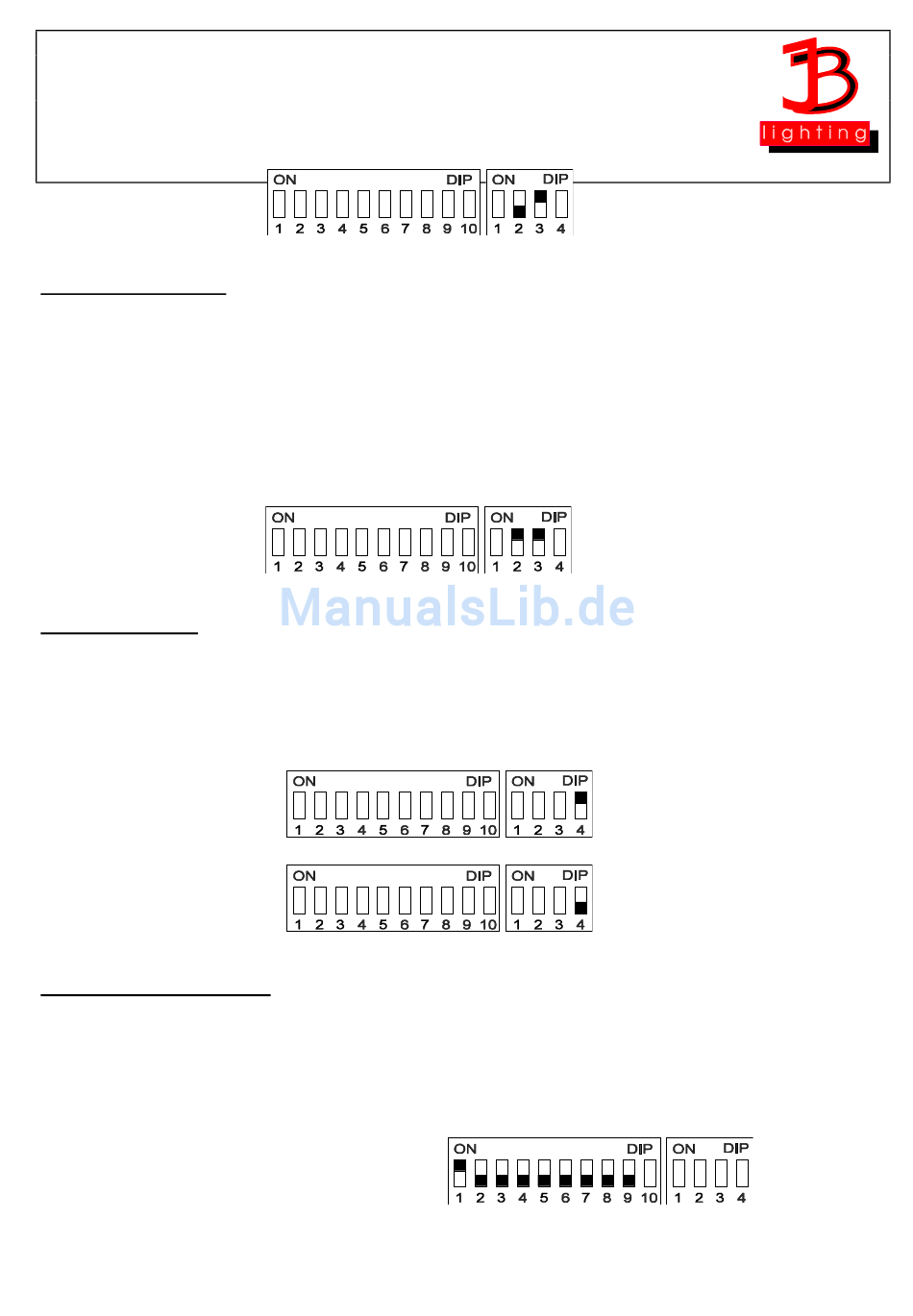

DIP-Schaltereinstellung: DIP-Schalter Nr.2 Schalter 2 und 3 on
Reset über DMX: DIP-Schalter Nr.2 Schalter 4
Wenn Sie an Ihren Varyscan* von Ihrem DMX-Pult aus einen Reset durchführen wollen, so
müssen Sie am DIP-Schalter Nr. 2 den Schalter 4 auf on stellen. Jetzt haben Sie die
Möglichkeit, wenn Sie über den Gobokanal den DMX-Wert 255 übertragen, an Ihrem Varyscan*
einen Reset durchzuführen.
Ist am DIP-Schalter Nr.2 der Schalter 4 auf off, so ist der Reset über DMX ausgeschaltet.
DMX-Adresse einstellen: DIP-Schalter Nr. 1 Schalter 1 bis 9
Je nach gewählter Betriebsart müssen nun die DMX-Adressen wie folgt eingestellt werden. Die
Adressierung erfolgt nach dem binären Zahlensystem und muß bei den beiden Sechs-Kanal-
Betriebsarten in 6er-Schritten erfolgen.
Varyscan* Nr.
1
X-Motor
Y-Motor
Gobo
Farbe
Dimmer/Shutter
Iris / Gobodreh
DMX-Adresse
1
Schaltereinstellung
