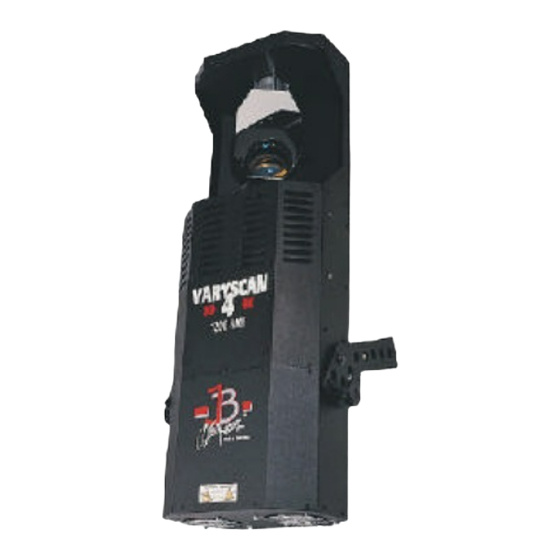

- Seite 1 Varyscan* 4 1200 HMI Made in Germany by JB-lighting JB lighting Lichtanlagentechnik GmbH Sallersteigweg 15, 89134 Blaustein, Tel. +49 7304 9617-0, Fax. -99...
- Seite 2 Varyscan* 4 1200 HMI Bedienungsanleitung deutsch Seite 05-38...
- Seite 3 Varyscan* 4 1200 HMI Operating Instructions english Page 39-70...
- Seite 4 Varyscan* 4 1200 HMI Bedienungsanleitung...
- Seite 5 Varyscan* 4 1200 HMI Varyscan* 4 1200 HMI Made in Germany by JB-lighting Version 1.1 Vorwort Sie haben sich für den Kauf des Varyscan* 4 1200 HMI von JB-lighting entschieden. Vielen Dank für das entgegengebrachte Vertrauen.
- Seite 6 Der Varyscan* 4 1200 HMI gibt Ihnen viele Möglichkeiten, Ihre gewünschten Effekte zu realisieren. Lesen Sie zuerst in aller Ruhe diese Bedienungsanleitung durch, denn sie enthält Informationen, die Ihnen gewährleisten, Ihren Varyscan* voll zu nutzen. Viel Spaß und gute Shows wünscht Ihnen JB-lighting Inhaltsverzeichnis Bedienungsanleitung Deckblatt...
-
Seite 7: Inhaltsverzeichnis
Allgemeine Information zum DMX512 Protokoll Kanalbelegung Varyscan* 4 1200 HMI Belegung DMX-IN / DMX-OUT Technische Daten Epromwechsel / Software Update Stromlaufplan Varyscan* 4 1200 HMI Belegung der Steckerleisten und Jumper Stückliste Platine VS4 1200 HMI Bestückungsplan Abbildung VS4 1200 HMI... -
Seite 8: Rückansicht Und Lage Der Bedienelemente
Varyscan* 4 1200 HMI Rückansicht und Lage der Bedienelemente... -
Seite 9: Auspacken Der Varyscan* Anlage
Varyscan* 4 1200 HMI Belegung der DMX-Buchsen DMX-Eingang DMX-Ausgang Pin Nr. Signal Kabelfarbe Pin Nr. Signal Kabelfarbe Ground schwarz Ground schwarz DMX - weiß DMX - weiß DMX + DMX + frei frei gr/sw frei Auspacken der Varyscan* Anlage Vor Ihnen befindet sich die komplette Varyscan*-Anlage. -
Seite 10: Brenner Einsetzen/Auswechseln
Varyscan* 4 1200 HMI Entnehmen Sie zuerst alle Teile aus den Kartons. • Varyscan* 1200 HMI • diese Anleitung Prüfen Sie, ob alle Teile in der Lieferung enthalten sind. Sollten Sie einen Transportschaden feststellen oder sollten Sie feststellen, daß Teile fehlen, teilen Sie dies bitte sofort dem Transportunternehmen bzw. - Seite 11 Varyscan* 4 1200 HMI 2. Varyscan* einstellen Alle Spots sollten im selben Winkel hängen, das heißt der gedachte Winkel zwischen Lot und Varyscan* sollte bei allen Varyscan* gleich sein. 3. Varyscan* verkabeln Spannungsversorgung: Lassen Sie von einem Fachmann an das offene Ende des Anschlußkabels einen Schuko- Stecker anbringen, oder lassen Sie das Kabel direkt an 230 Volt 50 Herz anschließen.
-
Seite 12: Betriebsartenwahl
Schalter 1 auf off, so haben Sie nur Voll- bzw. Halbfarben. Betriebsartenwahl: DIP-Schalter Nr.2 Schalter 2 und 3 Es stehen Ihnen insgesamt 3 DMX-Kanal-Formate zur Verfügung, die im folgenden genauer erklärt werden (Kurzbeschreibung siehe Typenschild). 1. JB-lighting 8 Kanal Kanal 1 X-Achse Kanal 2... - Seite 13 Varyscan* 4 1200 HMI 3. JB-lighting 6 Kanal Kanal 1 X-Motor Kanal 2 Y-Motor Kanal 3 Gobo Kanal 4 Farbe Kanal 5 Dimmer/Shutter Kanal 6 Iris / Gobodreh DIP-Schaltereinstellung: DIP-Schalter Nr.2 Schalter 2 und 3 on Reset über DMX: DIP-Schalter Nr.2 Schalter 4 Wenn Sie an Ihren Varyscan* von Ihrem DMX-Pult aus einen Reset durchführen wollen, so...
- Seite 14 Varyscan* 4 1200 HMI Varyscan* Nr. DMX-Adresse Schaltereinstellung...
- Seite 15 Varyscan* 4 1200 HMI In der 8-Kanal-Betriebsart müssen die Adressen in 8er-Schritten eingestellt werden. Varyscan* Nr. DMX-Adresse Schaltereinstellung Varyscan* Nr. DMX-Adresse Schaltereinstellung...
- Seite 16 Varyscan* 4 1200 HMI Bestimmung der DIP-Schaltereinstellung für bestimmte DMX-Adressen Die einzelnen DIP-Schalter entsprechen den oben angezeigten Werten. Soll nun eine bestimmte DMX-Adresse eingestellt werden, so muß diese nur aus den einzelnen Werten zusammengezählt werden. Beispiel: DMX-Adresse "45" 32 + 8 + 4 + 1 = 45 SW6 SW4 SW3 SW1 Die restlichen DIP-Schalter SW9 SW8 SW7 SW5 SW2 bleiben auf "OFF".
-
Seite 17: Auswechseln Der Gobos
Varyscan* 4 1200 HMI Auswechseln der Gobos Öffnen Sie den Deckel mit der Beschriftung Varyscan* 4 1200 HMI, indem Sie die sechs Kreuzschlitzschrauben herausdrehen. Jetzt können Sie die Gobos am Goborad aus der Halterung drücken und die neuen Gobos einsetzen. Achten Sie darauf, daß das Gobo exact mit den Schlitzen in der Halterung einrastet. -
Seite 18: B Serviceanleitung
Varyscan* 4 1200 HMI 2. Standardformat: (M-Size) Außendurchmesser: 66,0 mm Nutzdurchmesser: 49,0 mm B Serviceanleitung Fehlerbehebung Fehler Behebung des Problems Das Gerät arbeitet überhaupt nicht 16 Ampere-Sicherung des Gerätes (kein Lüftergeräusch zu hören) austauschen (Skizze Seite 5) Der Brenner des Gerätes leuchtet nicht, aber 1. -
Seite 19: Einstellen Der "Motorbremse
Varyscan* 4 1200 HMI Um den Spiegel an Ihrem Varyscan* 1200 HMI abzugleichen, gehen Sie wie folgt vor: Stellen DIP-Schalter Initialisierungsmodus (DIP-Schalterstellung siehe Seite 7) und schalten Sie Ihren Varyscan* ein. Warten nun, Scanner seine Initialisierung durchlaufen hat und alle Motoren stehen. -
Seite 20: Allgemeine Information Zum Dmx512 Protokoll
Varyscan* 4 1200 HMI Achtung: Vergessen Sie nicht beim Abschluß Ihrer Wartungsarbeiten die Einschübe wieder zu verriegeln, indem Sie die silbernen Schrauben wieder vorsichtig hineindrehen. 1. Reinigung aller optischen Teile: Sie sollten in regelmäßigen Abständen die optischen Teile des Varyscan* reinigen, um wieder die maximale Helligkeit des Scanners herzustellen. -
Seite 21: Kanalbelegung Varyscan* 4 1200 Hmi
Varyscan* 4 1200 HMI Kanal 5 Shutter / Dimmer Kanal 6 Iris / Gobopositionierung / Goborotation Damit nun nicht jedes angeschlossene DMX-Gerät die gleichen Funktionen ausführt, werden die Geräte hintereinander adressiert; d.h. das Erste verwendet die ersten sechs Adressen (gilt für ein Gerät mit sechs Kanälen) und das Zweite verwendet die nächsten sechs Adressen (Gerät mit sechs Kanälen) der 512 DMX-Adressen (Beispiel Varyscan* siehe Seite 10). - Seite 22 Varyscan* 4 1200 HMI Farbe 6 DMX 048 - 055 Farbe 7 DMX 056 - 063 Farbe 8 DMX 064 - 071 Farbe 9 DMX 072 - 079 Farbe 10 DMX 080 - 087 Farbe 11 DMX 088 - 095 Farbe 12 DMX 096 - 103 Farbe 13...
- Seite 23 Varyscan* 4 1200 HMI Shuttersequenz 8,65 Blitze/sec Shuttersequenz 9,25 Blitze/sec Shuttersequenz 10,0 Blitze/sec Shutter offen DMX 244 - 255 Kanal 6 = Iris Iris (linear) DMX 000 - 255 Kanal 7 = drehbare Gobos (Positionierung und Rotation) 0° 180° 360° 540°...
- Seite 24 Varyscan* 4 1200 HMI rechts Dreh langsamste Geschwindigkeit rechts Dreh höchste Geschwindigkeit Kanal 2 = Farbe Farbe 0 (weiß) DMX 000 - 007 Farbe 1 DMX 008 - 015 Farbe 2 DMX 016 - 023 Farbe 3 DMX 024 - 031 Farbe 4 DMX 032 - 039 Farbe 5...
- Seite 25 Varyscan* 4 1200 HMI Gobo 4 Tageslichtfilter DMX 234 - 246 Gobo 4 Prisma DMX 247 - 255 wenn am DIP-Schalter Nr. 2 Schalter 4 auf "ON" GOBO 4 Prisma DMX 247 - 254 Reset Kanal 4 = Dimmer und Shutter Shutter Dimmer zu -->...
- Seite 26 Varyscan* 4 1200 HMI Kanal 6 = y (tilt) 90 Grad 3. JB lighting 6 Kanäle Kanal 1 X-Achse Kanal 2 Y-Achse Kanal 3 Gobo und Effektrad Kanal 4 Farbe Kanal 5 Dimmer / Shutter Kanal 6 Iris und Gobodreh Kanal 1 = x (pan) 170 Grad Kanal 2 = y (tilt) 90 Grad Kanal 3 = Gobo und Effektrad...
- Seite 27 Varyscan* 4 1200 HMI Kanal 4 = Farbe Farbe 0 (weiß) DMX 000 - 007 Farbe 1 DMX 008 - 015 Farbe 2 DMX 016 - 023 Farbe 3 DMX 024 - 031 Farbe 4 DMX 032 - 039 Farbe 5 DMX 040 - 047 Farbe 6 DMX 048 - 055...
-
Seite 28: Belegung Dmx-In / Dmx-Out
Varyscan* 4 1200 HMI Shuttersequenz 4,00 Blitze/sec Shuttersequenz 4,65 Blitze/sec Shuttersequenz 4,88 Blitze/sec Shuttersequenz 5,26 Blitze/sec Shuttersequenz 5,88 Blitze/sec Shuttersequenz 6,25 Blitze/sec Shuttersequenz 6,90 Blitze/sec Shuttersequenz 7,14 Blitze/sec Shuttersequenz 7,30 Blitze/sec Shuttersequenz 7,40 Blitze/sec Shuttersequenz 8,00 Blitze/sec Shuttersequenz 8,65 Blitze/sec Shuttersequenz 9,25 Blitze/sec Shuttersequenz 10,0 Blitze/sec Shutter offen... -
Seite 29: Technische Daten
Varyscan* 4 1200 HMI Lage der Buchsen siehe Seite 5 DMX-IN DMX-OUT Pin1: Ground schwarz Pin1: Ground schwarz Pin2: DMX- beige Pin2: DMX- beige Pin3: DMX+ Pin3: DMX+ Pin4: frei Pin4: frei Pin5: + 5V grün Pin5: frei Technische Daten Ausmaße: Höhe 100cm... -
Seite 30: Belegung Der Steckerleisten Und Jumper
Varyscan* 4 1200 HMI Belegung der Steckerleisten und Jumper... - Seite 31 Varyscan* 4 1200 HMI Farbe Farbe Pin Farbe Farbe Stecker X-Motor blau grün gelb Y-Motor blau weiß gelb Effektrad blau grün gelb Farbrad blau grün gelb Shutter/Dim.1 blau orange gelb Shutter/Dim.2 blau orange gelb Goborad blau grün gelb Gobodreh blau grün gelb Iris...
- Seite 32 Varyscan* 4 1200 HMI 0,6W 0,6W 9*10K Sip 0,25W 240R 0,6W 9*10K Sip 0,25W 120R 0,6W 0,6W 0,6W 0,6W 0,6W 0,6W 240R 0,6W 2,2K 0,6W 120R 0,6W 0,6W 1,2R 1,2R 1,2R 0,6W 0,6W 1,2R 0,6W 0,6W 240R 0,6W 1,5R 120R 0,6W 0,6W 0,6W...
- Seite 33 Varyscan* 4 1200 HMI 22uF 470uF 100n 100nF 100nF 47uF 820pF 220nF 820pF 47uF 47uF 220nF 220nF 47uF 220nF 220nF 47uF 4700uF 220nF 4700uF 220nF 4700uF 100nF 47uF 3,3nF 220nF 220nF 2,2nf 47uF 47uF 220nF 220nF 47uF 47uF 820pF 220nF 820pF 47uF 3,3nF...
- Seite 34 Varyscan* 4 1200 HMI PBL3771 Treiber X-Motor PBM3960 PBL3771 Treiber Y-Motor PBM3960 TCA3727 Treiber Gobodreh 74HC574 74HC574 74HC574 TCA3727 Treiber Iris TCA3727 Treiber Gobo LM317 TCA3727 Treiber Farbrad TCA3727 Treiber Effektrad 74HC574 74HC574 74HC574 TCA3727 Treiber Shuttermotor1 74HC574 74HC574 TCA3727 Treiber Shuttermotor2 Quarz 16MHz SW DIP-10...
-
Seite 35: Bestückungsplan
Varyscan* 4 1200 HMI Bestückungsplan Platine Varyscan* 4 1200 HMI... - Seite 36 Varyscan* 4 1200 HMI...
