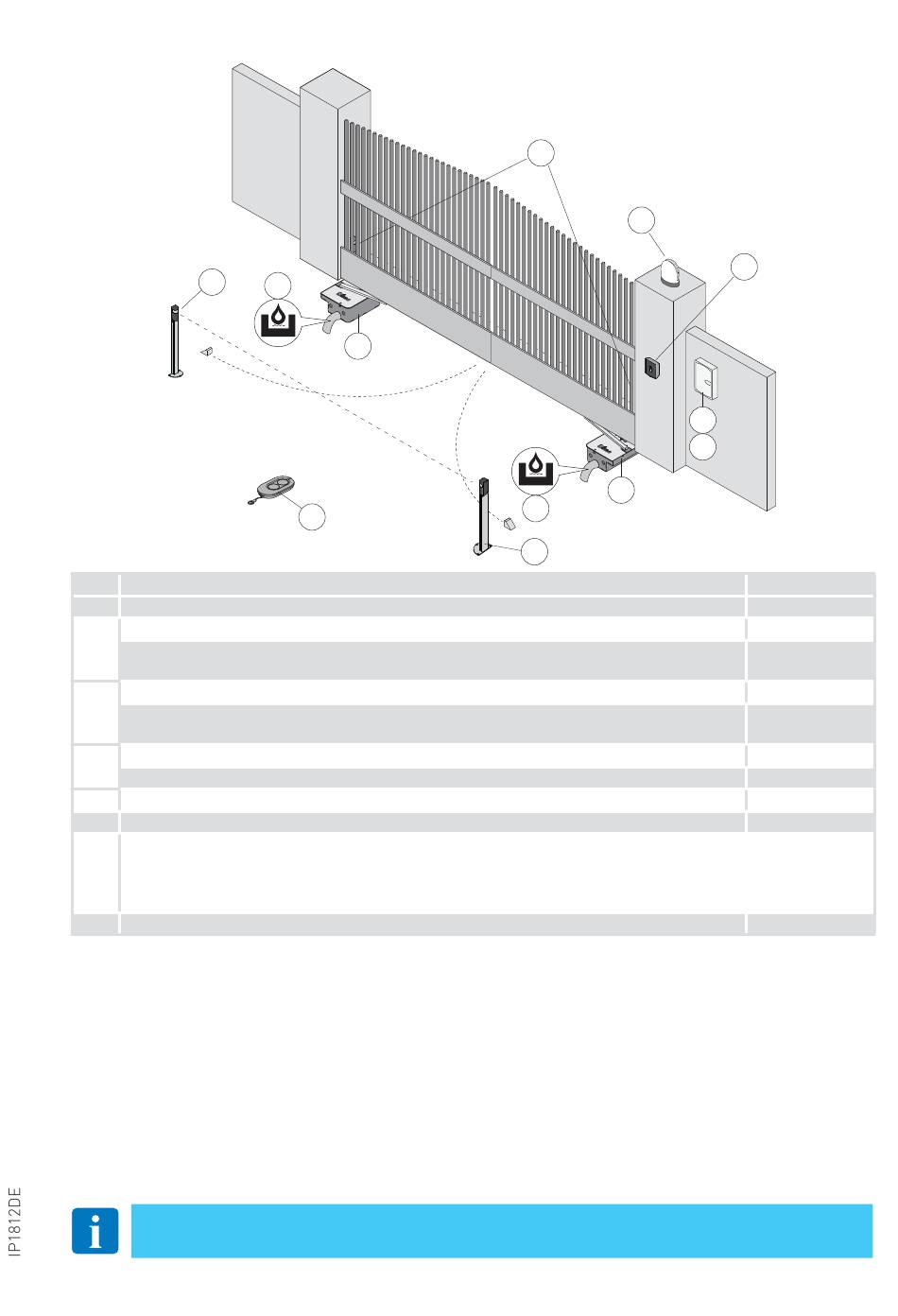

4. Installationsbeispiel
5
Bez.
1
Sender
Blinkt
2
(in die Blinkleuchte integrierte) Koaxial-
Schlüsselschalter
3
Digitale Kombi-Funktastatur
*nur wenn eine externe Stromversorgung als Alternative zur Batterie verwendet wird
CUBIC6
4
CUBIC6 mit Magnetendschalter
5
Lichtschranken
6
Elektronische Steuerung
Die Stromversorgung an einen allpoligen Schalter mit einem Öffnungsabstand der
Kontakte von mindestens 3 mm anschließen (nicht mitgeliefert).
A
Der Netzanschluss muss auf einem unabhängigen, von den Anschlüssen an die
Steuer- und Schutzvorrichtungen getrennten Kanal erfolgen.
B
Schließen Sie den Ablauf der Dränage an den Fundamentkasten an.
ANMERKUNG: Die Funktionsgarantie und die angegebenen Leistungen werden nur mit Zubehör und
Sicherheitsvorrichtungen von DITEC erzielt.
B
4
1
Beschreibung
5
4
B
5
57
2
3
6
A
Kabel
2 x 1,5 mm²
antenne 58 Ω
(max 10 m)
4 x 0,5 mm²
2 x 0,5 mm² *
4G x 1,5 mm²
6G x 1,5 mm²
4 x 0,5 mm²
3G x 1,5 mm²
/
