● Die Stromversorgung für den Antrieb muss den Angaben auf dem Typenschild (NP) der Maschine
entsprechen.
● Wenn die Maschine mit einem Netzanschluss ausgestattet ist, muss eine Fehlerstrom-Schutzein-
richtung installiert werden, um Personen im Falle einer defekten Isolierung zu schützen.
● Busch empfiehlt, eine Fehlerstrom-Schutzeinrichtung vom Typ B zu installieren, die für die
Elektroinstallation geeignet ist.
● Installieren Sie einen verriegelbaren Trennschalter an der Stromzufuhr, damit die Maschine bei
Wartungsarbeiten vollständig getrennt werden kann.
● Bringen Sie einen Überlastschutz gemäß EN 60204-1 an.
● Schließen Sie den Schutzleiter an.
6.2

Schaltplan Variabler Drehzahlantrieb (VSD)

Die Maschine läuft an, sobald sie mit Strom versorgt wird.
Risiko eines ungewollten Anlaufs!
● Stellen Sie sicher, dass das Anlaufen keine Gefahrensituation nach sich ziehen kann.

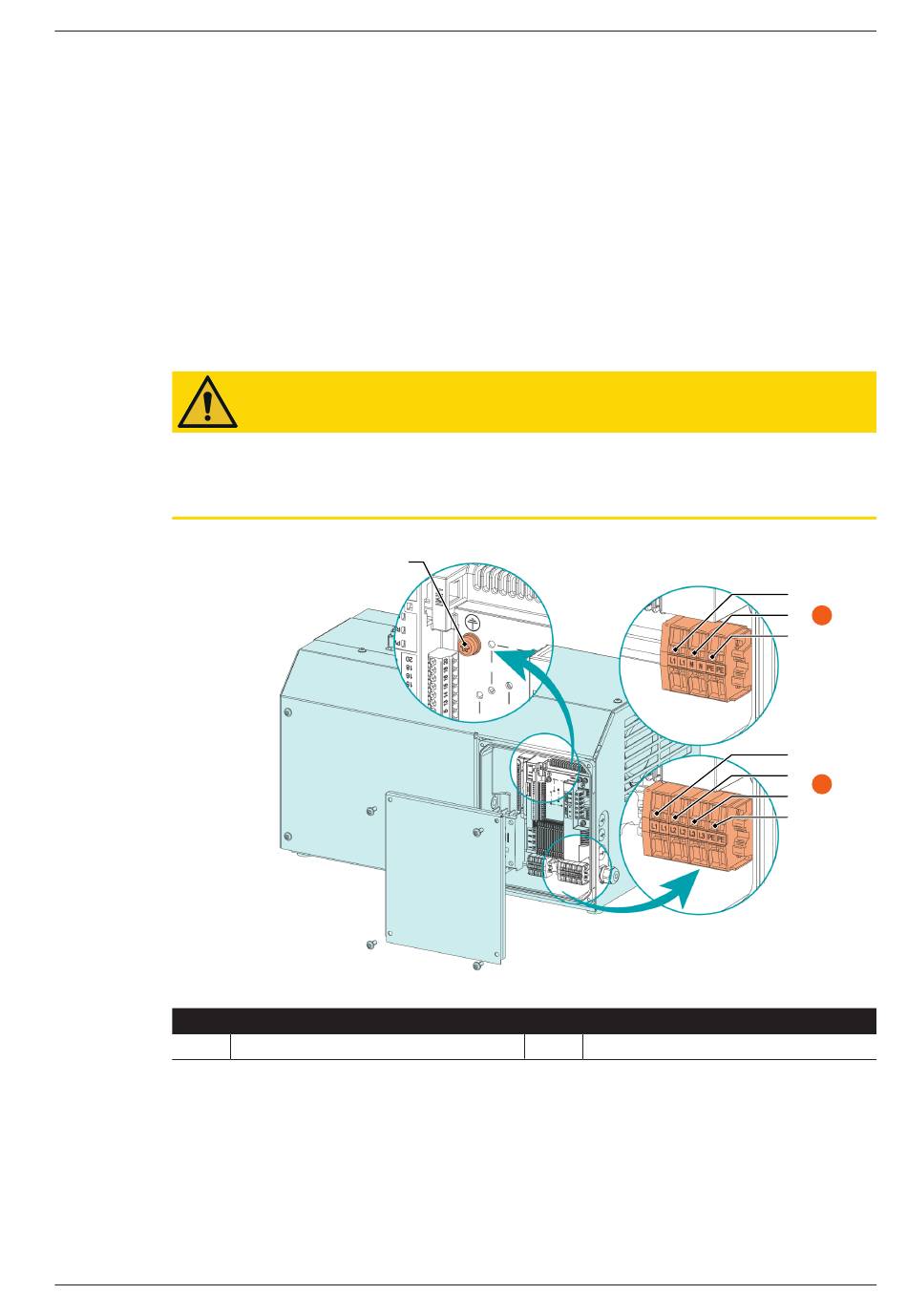

Beschreibung

1
Der Fehlerstrom übersteigt 3,5 mA (AC). Gemäß EN 61800-5-1 muss ein zusätzlicher Schutzleiter
(PE2) vorgesehen werden.
● Schließen Sie den zusätzlichen Schutzleiter (PE2) an. Sein Querschnitt muss dem des PE-Leiters
entsprechen.
Instruction Manual MINK MV 0040-0080 D_DE_de
ACHTUNG
PE2
Wechselstromausführung
2
Drehstromausführung
Stromanschluss​ | 6
L1
1
N
PE
L1
L2
2
L3
PE
15 | 44
