- Seite 1 Betriebsanleitung Mink Klauen-Vakuumpumpen MV 0312 B Busch Produktions GmbH Schauinslandstraße 1, 79689 Maulburg Deutschland 0870166450/A0002_de / Übersetzung der Originalbetriebsanleitung / Änderungen vorbehalten 07.03.2018...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis 1 Sicherheit ........................3 2 Produktbeschreibung ....................4 2.1 Funktionsprinzip ....................4 2.2 Anwendungsbereich ..................... 5 2.3 Technische Standardeigenschaften ............... 5 2.3.1 Vakuumbegrenzungsventil.................5 2.4 Optionales Zubehör....................5 2.4.1 Einlassfilter....................5 3 Transport ........................5 4 Lagerung........................6 5 Installation........................7 5.1 Installationsbedingungen .................. -
Seite 3: Sicherheit
Sicherheit Lesen Sie vor der Inbetriebnahme der Maschine die vorliegende Betriebsanleitung sorg- fältig durch. Bei Fragen wenden Sie sich bitte an Ihre Kontaktperson von Busch. Nachdem Sie das Handbuch sorgfältig durchgelesen haben, bewahren Sie es auf, um zu einem späteren Zeitpunkt ggf. nachschlagen zu können. -
Seite 4: Produktbeschreibung

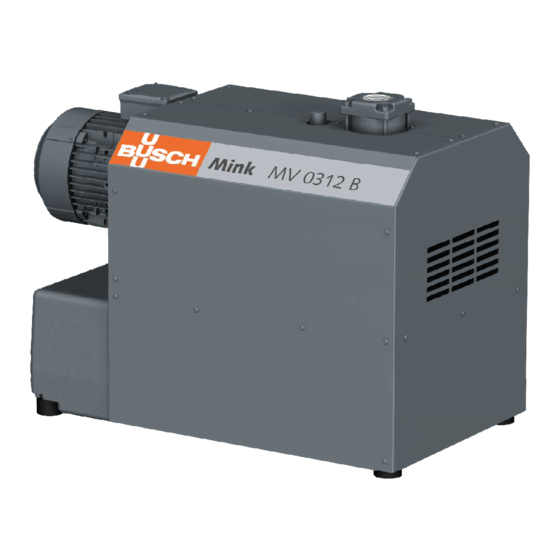

2 | Produktbeschreibung Produktbeschreibung Sauganschluss Ölablassschraube Auslassanschluss Kühllufteinlass Öleinfüllschraube (=Entlüftungsventil) Kühlluftauslass Ölschauglas HINWEIS Technischer Ausdruck. In dieser Betriebsanleitung wird die Vakuumpumpe mit dem Ausdruck „Maschine“ be- zeichnet. 2.1 Funktionsprinzip Die Maschine funktioniert nach dem Klauenprinzip. 4 / 20 0870166450_MV0312B_A0002_IM_de... -
Seite 5: Anwendungsbereich
Gasen konzipiert. Die Beförderung anderer Medien führt zu einer erhöhten thermischen und/oder me- chanischen Belastung der Maschine und darf nur nach Rücksprache mit Busch erfolgen. Die Maschine ist für den Betrieb in nicht-explosionsgefährdeten Umgebungen ausgelegt. Die Maschine ist nicht in der Lage, den Enddruck aufrechtzuerhalten. Der niedrigste zu- lässige Enddruck ist vom Typenschild der Maschine zu entnehmen. -
Seite 6: Lagerung
4 | Lagerung Maschinengewicht: siehe technische Daten oder Typenschild Beide Ringschrauben verwenden! WARNUNG Anheben der Maschine an der Ringschraube des Motors. Gefahr schwerer Verletzungen! • Heben Sie die Maschine nicht an der Ringschraube des Motors an. Heben Sie die Ma- schine nur so an, wie vorstehend gezeigt. -
Seite 7: Installation
• Der Leitungsquerschnitt der Anschlussleitungen muss über die gesamte Länge mindes- tens denselben Querschnitt wie die Anschlüsse der Maschine aufweisen. Im Fall sehr langer Anschlussleitungen ist es ratsam, größere Leitungsquerschnitte zu ver- wenden, um Effizienzeinbußen zu vermeiden. Wenden Sie sich an Ihre Kontaktperson von Busch. 0870166450_MV0312B_A0002_IM_de 7 / 20... -
Seite 8: Sauganschluss
5 | Installation 5.2.1 Sauganschluss Anschlussgröße: – G2 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. 5.2.2 Abluftanschluss Anschlussgröße: – R1 1/4 Bei spezifischen Bestellungen können die Anschlussmaße abweichen. 5.3 Auffüllen mit Öl Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 18] und Öl [► 18]. -
Seite 9: Schaltplan Für Dreiphasigen Motor
• Stellen Sie sicher, dass der Motor der Maschine nicht durch elektrische oder elektro- magnetische Impulse der Stromversorgung beeinträchtigt wird. Wenden Sie sich ggf. an Busch. • Schließen Sie den Schutzleiter an. • Schließen Sie den Motor an die Stromversorgung an. -
Seite 10: Inbetriebnahme
Aqua-Ausführung der Maschine. Mit der Aqua-Ausführung kann bis zu 100% gesät- tigter Wasserdampf befördert werden. Wenden Sie sich an Busch, um Informationen zur Beförderung anderer Dämpfe als Was- serdampf zu erhalten. • Stellen Sie sicher, dass bei Stillstand der Maschine saugseitig kein Kondensat in die Maschine eindringen kann. -
Seite 11: Wartung
Alle 20.000 Stunden • Das Öl wechseln. Das Ölwechselintervall von 20.000 Betriebsstunden gilt nur für von Busch zugelassene Öle. Die Ölwechselinter- valle sind stark von den Betriebsbedingungen abhängig. Bei extremer Belastung kann sich das Ölwechselintervall bis auf ca. 5.000 Betriebsstunden verkürzen. Auch an- dere Öle können das Wechselintervall verkürzen. -
Seite 12: Kontrolle Des Ölstands
7 | Wartung Alle 6 Jahre • Führen Sie eine Generalüberholung der Maschine durch (Busch verständigen). 7.2 Kontrolle des Ölstands • Schalten Sie die Maschine ab. • Warten Sie nach dem Abschalten der Maschine 1 Minute, bevor Sie den Ölstand am Ölschauglas (OSG) kontrollieren. -
Seite 13: Ölwechsel
Wartung | 7 7.4 Ölwechsel Ablaufwanne Putzlappen Informationen zum Öltyp und zur Ölmenge finden Sie unter Technische Daten [► 18] und Öl [► 18]. Ölstand prüfen 0870166450_MV0312B_A0002_IM_de 13 / 20... -
Seite 14: Instandsetzung
Fremdstoffen kontaminiert war: • Dekontaminieren Sie die Maschine bestmöglich und geben Sie den Kontaminie- rungsstatus anhand einer „Kontaminationserklärung“ an. Busch akzeptiert ausschließlich Maschinen, denen eine vollständig ausgefüllte und rechtskräftig unterzeichnete „Kontaminationserklärung“ beigefügt ist. Das Formular kann unter www.buschvacuum.com heruntergeladen werden. -
Seite 15: Ersatzteile
Saugsieb 0534 000 041 Ansaugfiltereinsatz Papier 0532 000 004 Ansaugfiltereinsatz Polyester 0532 121 864 Wenn weitere Ersatzteile erforderlich sind, gehen Sie folgendermaßen vor: • Fordern Sie bei Ihrer Kontaktperson von Busch die detaillierte Ersatzteilliste an. 0870166450_MV0312B_A0002_IM_de 15 / 20... -
Seite 16: Störungsbehebung
Der Einlassfiltereinsatz (op- • Tauschen Sie den Einlass- tional) ist teilweise verstopft. filtereinsatz aus. Interne Bauteile sind ver- • Lassen Sie die Maschine schlissen oder beschädigt. reparieren (wenden Sie sich an Busch). 16 / 20 0870166450_MV0312B_A0002_IM_de... - Seite 17 Einlass ist zu hoch. Gaseinlasstemperatur, sie- he Technische Daten [► 18]. Der Ölstand ist zu niedrig. • Füllen Sie Öl auf. Zur Behebung von Problemen, die nicht im Störungsbehebungsabschnitt aufgeführt sind, wenden Sie sich an Ihre Kontaktperson von Busch. 0870166450_MV0312B_A0002_IM_de 17 / 20...
-
Seite 18: Technische Daten
12 | Technische Daten 12 Technische Daten MV 0312 B Nennsaugvermögen (50 Hz / 60 Hz) m³/h 290 / 345 Enddruck hPa (mbar) abs. Siehe Typenschild Motor-Nennleistung (50 Hz / 60 Hz) 5,5 / 6,5 Motor-Nenndrehzahl (50 Hz / 60 Hz) 3000 / 3600 Schalldruckpegel (EN ISO 2151) bei 400 hPa dB(A) -
Seite 19: Eu-Konformitätserklärung
14 EU-Konformitätserklärung Die vorliegende EU-Konformitätserklärung und die auf dem Typenschild angebrachte CE-Kennzeichnung gelten für die Maschine im Rahmen des Lieferumfangs von Busch. Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller. Wird die Maschine in eine übergeordnete Maschinenanlage integriert, muss der Hersteller dieser Anlage (ggf. das die Anlage betreibende Unternehmen) die übergeordnete Maschine bzw. - Seite 20 Czech Republic Netherlands Turkey www.buschvacuum.cz www.busch.nl www.buschvacuum.com Denmark New Zealand United Arab Emirates www.busch.dk www.busch.com.au www.busch.ae Finland Norway United Kingdom www.busch.fi www.busch.no www.busch.co.uk France Peru www.busch.fr www.busch.com.pe www.buschusa.com Germany Poland www.busch.de www.busch.com.pl www.buschvacuum.com 0870166450/A0002_de / © Busch Produktions GmbH...
