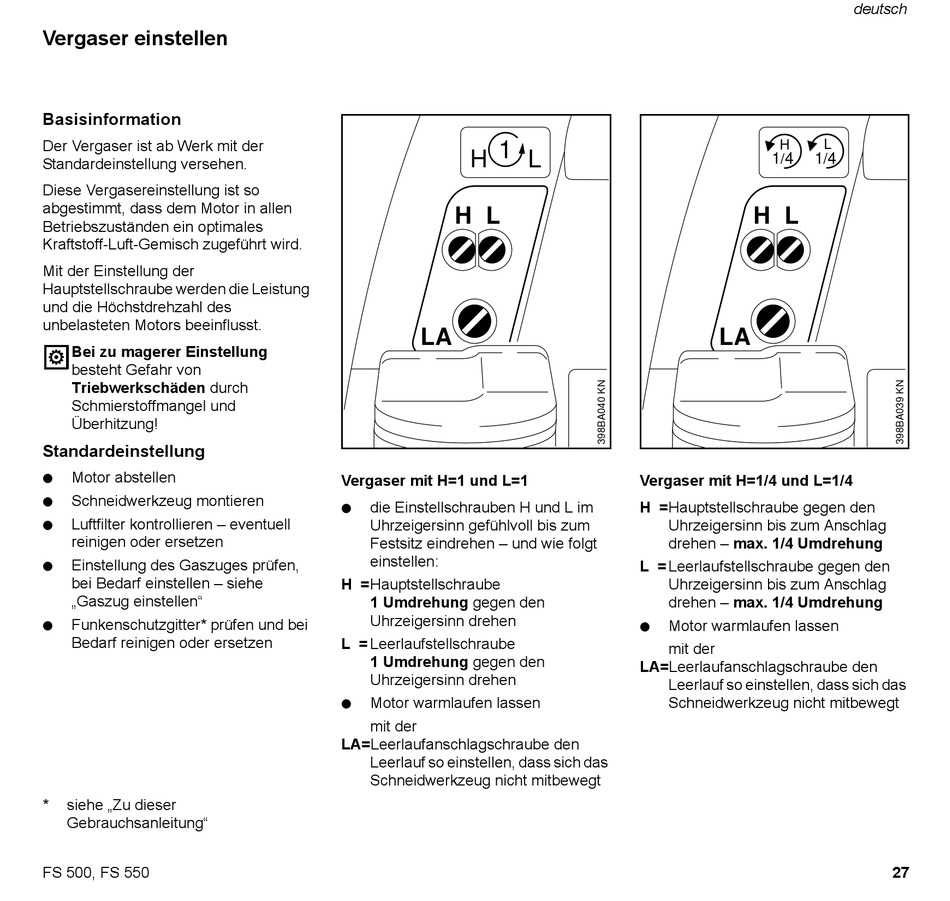

Vergaser einstellen

Basisinformation
Der Vergaser ist ab Werk mit der
Standardeinstellung versehen.
Diese Vergasereinstellung ist so
abgestimmt, dass dem Motor in allen
Betriebszuständen ein optimales
Kraftstoff-Luft-Gemisch zugeführt wird.
Mit der Einstellung der
Hauptstellschraube werden die Leistung
und die Höchstdrehzahl des
unbelasteten Motors beeinflusst.
Bei zu magerer Einstellung
besteht Gefahr von
Triebwerkschäden durch
Schmierstoffmangel und
Überhitzung!

Standardeinstellung

: Motor abstellen
: Schneidwerkzeug montieren
: Luftfilter kontrollieren – eventuell
reinigen oder ersetzen
: Einstellung des Gaszuges prüfen,
bei Bedarf einstellen – siehe
„Gaszug einstellen"
: Funkenschutzgitter* prüfen und bei
Bedarf reinigen oder ersetzen
* siehe „Zu dieser
Gebrauchsanleitung"
FS 500, FS 550
1
H
H L
LA
Vergaser mit H=1 und L=1
: die Einstellschrauben H und L im
Uhrzeigersinn gefühlvoll bis zum
Festsitz eindrehen – und wie folgt
einstellen:
H =Hauptstellschraube
1 Umdrehung gegen den
Uhrzeigersinn drehen
L = Leerlaufstellschraube
1 Umdrehung gegen den
Uhrzeigersinn drehen
: Motor warmlaufen lassen
mit der
LA=Leerlaufanschlagschraube den
Leerlauf so einstellen, dass sich das
Schneidwerkzeug nicht mitbewegt
L
Vergaser mit H=1/4 und L=1/4
H =Hauptstellschraube gegen den
Uhrzeigersinn bis zum Anschlag
drehen – max. 1/4 Umdrehung
L = Leerlaufstellschraube gegen den
Uhrzeigersinn bis zum Anschlag
drehen – max. 1/4 Umdrehung
: Motor warmlaufen lassen
mit der
LA=Leerlaufanschlagschraube den
Leerlauf so einstellen, dass sich das
Schneidwerkzeug nicht mitbewegt
deutsch
H L
1/4 1/4
H L
LA
27
