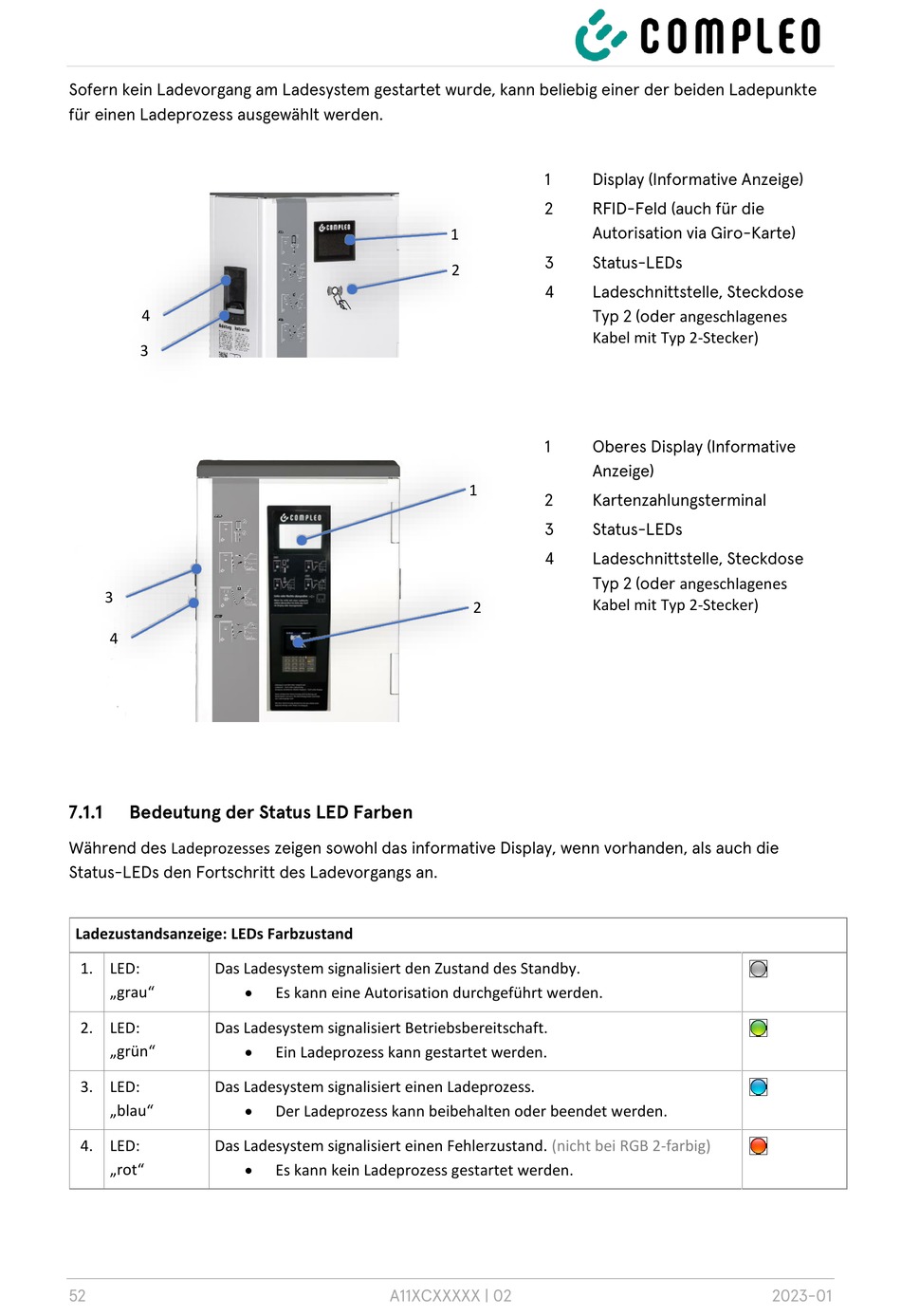

Sofern kein Ladevorgang am Ladesystem gestartet wurde, kann beliebig einer der beiden Ladepunkte
für einen Ladeprozess ausgewählt werden.
4
3
3
4
7.1.1

Bedeutung der Status LED Farben

Während des Ladeprozesses zeigen sowohl das informative Display, wenn vorhanden, als auch die
Status-LEDs den Fortschritt des Ladevorgangs an.
Ladezustandsanzeige: LEDs Farbzustand
1. LED: Das Ladesystem signalisiert den Zustand des Standby.
„grau"
2. LED: Das Ladesystem signalisiert Betriebsbereitschaft.
„grün"
3. LED: Das Ladesystem signalisiert einen Ladeprozess.
„blau"
4. LED: Das Ladesystem signalisiert einen Fehlerzustand.
„rot"
52

Es kann eine Autorisation durchgeführt werden.

Ein Ladeprozess kann gestartet werden.

Der Ladeprozess kann beibehalten oder beendet werden.

Es kann kein Ladeprozess gestartet werden.
A11XCXXXXX | 02
1 Display (Informative Anzeige)
2 RFID-Feld (auch für die
Autorisation via Giro-Karte)
1
3 Status-LEDs
2
4 Ladeschnittstelle, Steckdose
Typ 2 (oder angeschlagenes
Kabel mit Typ 2-Stecker)
1 Oberes Display (Informative
Anzeige)
1
2 Kartenzahlungsterminal
3 Status-LEDs
4 Ladeschnittstelle, Steckdose
Typ 2 (oder angeschlagenes
Kabel mit Typ 2-Stecker)
2
(nicht bei RGB 2-farbig)
