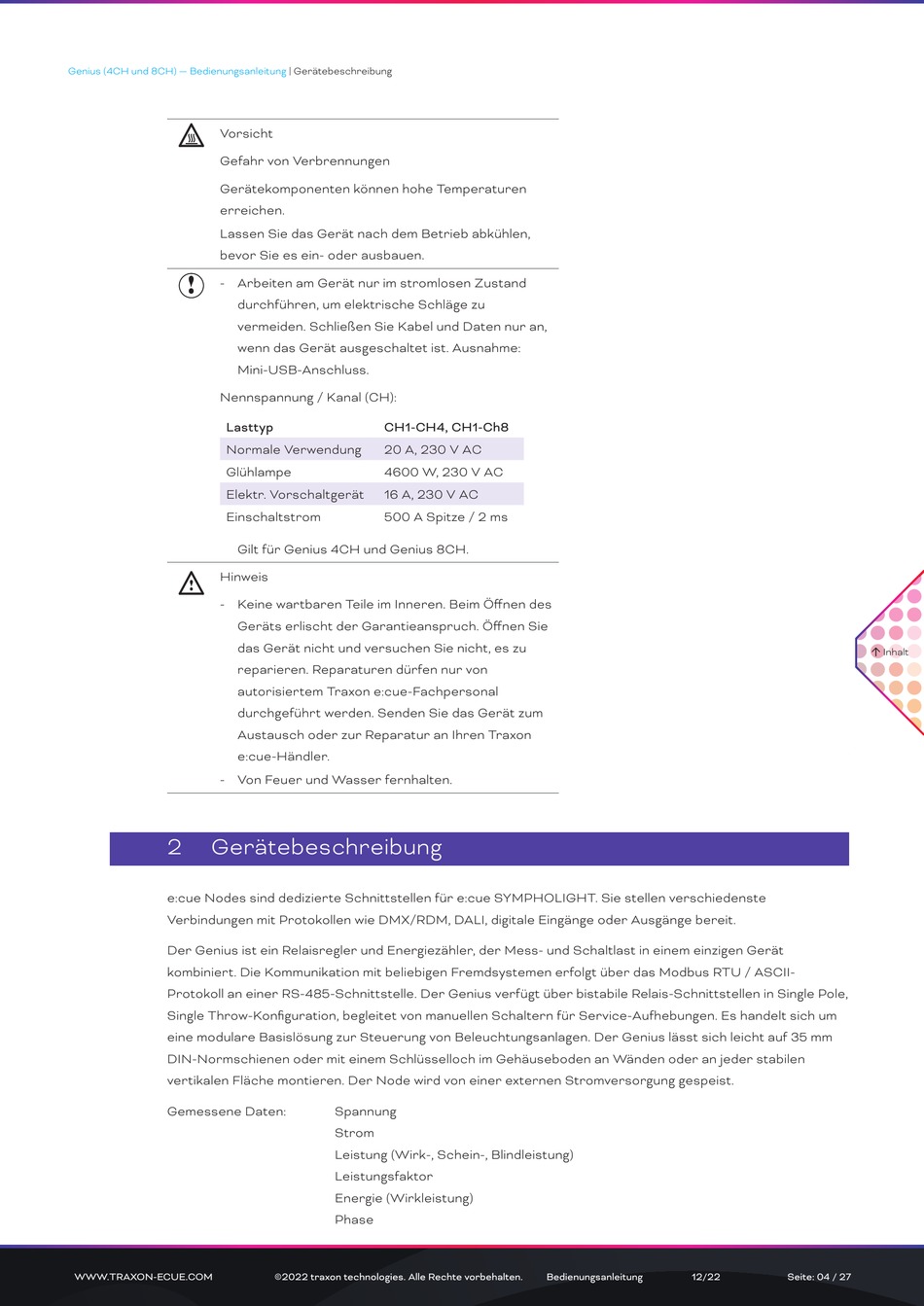

Genius (4CH und 8CH) — Bedienungsanleitung
Vorsicht
Gefahr von Verbrennungen
Gerätekomponenten können hohe Temperaturen
erreichen.
Lassen Sie das Gerät nach dem Betrieb abkühlen,
bevor Sie es ein- oder ausbauen.
!
- Arbeiten am Gerät nur im stromlosen Zustand
durchführen, um elektrische Schläge zu
vermeiden. Schließen Sie Kabel und Daten nur an,
wenn das Gerät ausgeschaltet ist. Ausnahme:
Mini-USB-Anschluss.
Nennspannung / Kanal (CH):
Lasttyp
Normale Verwendung
Glühlampe
Elektr. Vorschaltgerät
Einschaltstrom
Gilt für Genius 4CH und Genius 8CH.
Hinweis
!
- Keine wartbaren Teile im Inneren. Beim Öffnen des
Geräts erlischt der Garantieanspruch. Öffnen Sie
das Gerät nicht und versuchen Sie nicht, es zu
reparieren. Reparaturen dürfen nur von
autorisiertem Traxon e:cue-Fachpersonal
durchgeführt werden. Senden Sie das Gerät zum
Austausch oder zur Reparatur an Ihren Traxon
e:cue-Händler.
- Von Feuer und Wasser fernhalten.
2
Gerätebeschreibung
e:cue Nodes sind dedizierte Schnittstellen für e:cue SYMPHOLIGHT. Sie stellen verschiedenste
Verbindungen mit Protokollen wie DMX/RDM, DALI, digitale Eingänge oder Ausgänge bereit.
Der Genius ist ein Relaisregler und Energiezähler, der Mess- und Schaltlast in einem einzigen Gerät
kombiniert. Die Kommunikation mit beliebigen Fremdsystemen erfolgt über das Modbus RTU / ASCII-
Protokoll an einer RS-485-Schnittstelle. Der Genius verfügt über bistabile Relais-Schnittstellen in Single Pole,
Single Throw-Konfiguration, begleitet von manuellen Schaltern für Service-Aufhebungen. Es handelt sich um
eine modulare Basislösung zur Steuerung von Beleuchtungsanlagen. Der Genius lässt sich leicht auf 35 mm
DIN-Normschienen oder mit einem Schlüsselloch im Gehäuseboden an Wänden oder an jeder stabilen
vertikalen Fläche montieren. Der Node wird von einer externen Stromversorgung gespeist.
Gemessene Daten:
WWW.TRAXON-ECUE.COM
| Gerätebeschreibung
CH1-CH4, CH1-Ch8
20 A, 230 V AC
4600 W, 230 V AC
16 A, 230 V AC
500 A Spitze / 2 ms
Spannung
Strom
Leistung (Wirk-, Schein-, Blindleistung)
Leistungsfaktor
Energie (Wirkleistung)
Phase
©2022 traxon technologies. Alle Rechte vorbehalten.
Bedienungsanleitung
12/22
