Isotra SYSTEM 25 Anleitung Zur Ausmessung Und Montage Seite 7

System 25R mit Bremse + Jalousie mit Kettenzug mit einer Fläche > 2,5 m
BEI JALOUSIEN MIT KETTENZUG MIT BREMSE IST ES IMMER ERFORDERLICH, EINEN
HALTER DER ENDLOSSCHNUR ZU VERWENDEN (den sog. Wickler).
b) Im Falle der Verwendung des festen Spannsystems – der Rolle (für System 25L):
Die Länge des Ziehseils muss auf folgende Art und Weise begrenzt sein:
1) sofern die Montagehöhe (H0) nicht spezifiziert ist und:
•
die Höhe der Blende (H) weniger oder gleich 2,5 m ist, dann muss die Höhe der
Hochziehschnur (Schnüre) (H2) weniger oder gleich 1 m sein (siehe Bild): H2 ≤ 1 m
•
sofern die Höhe der Jalousie (H) größer als 2,5 m ist, dann muss die Länge der
Hochziehschnur (Schnüre) (H2) weniger oder gleich der Höhe der Blende sein, bei
Abrechnung des Werts 1,5 m (siehe Bild): H2 ≤ H - 1,5 m
2) Ist die Montagehöhe (H0) spezifiziert, dann wird der Abstand zwichen dem Fußboden und
dem unteren Teil der Hochziehschnur (Schnüre) (H1) mindestens 1,5 m betragen (siehe
Bild): H1 > 1,5 m.

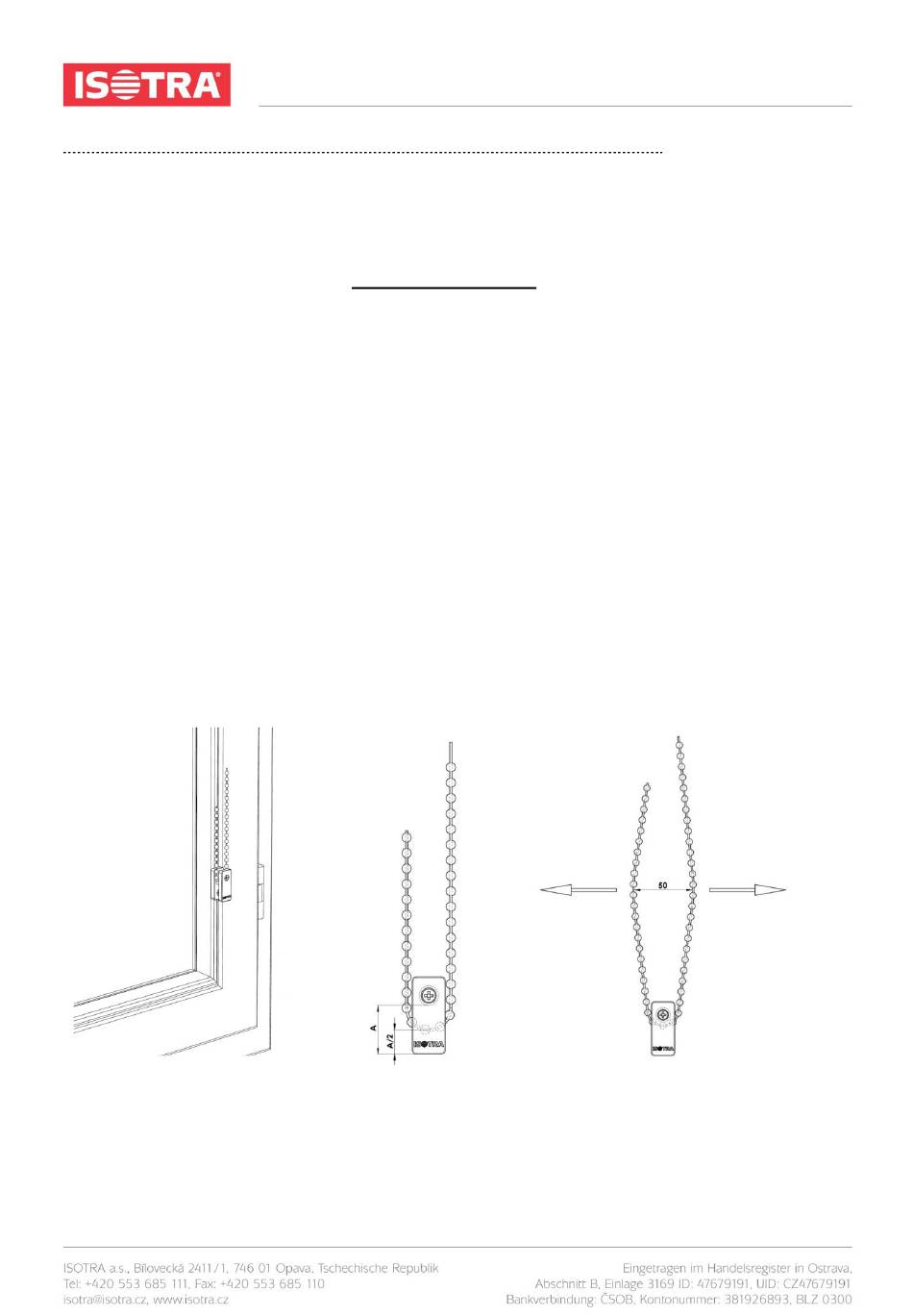

ACHTUNG!! Der Abstand zwischen zwei Strängen der Schleife darf nicht größer als 50 mm an
der Stelle des Ausgangs aus der festen Spannvorrichtung sein.
DIE ROLLE MUSS SO ANGEORDNET SEIN, DASS DIE KETTE WEDER GESPANNT SEIN NOCH
HERAUSFALLEN DARF!
BEI DER STRECKUNG DER KETTE DARF KEINE GRÖSSERE LÜCKE ALS 50 mm ENTSTEHEN!
