5.2.2

Anschluss

5.2.2.1 Anzugsmomente für Steckverbinder
M8-Steckverbinder
Es wird empfohlen die M8-Steckverbinder mit einem Drehmoment von 0,4 Nm festzuziehen. Bei
Verwendung des Drehmoment-Schraubendrehers (Beckhoff Artikel ZB8800) ist auch ein max. Drehmoment
von 0,5 Nm zulässig.

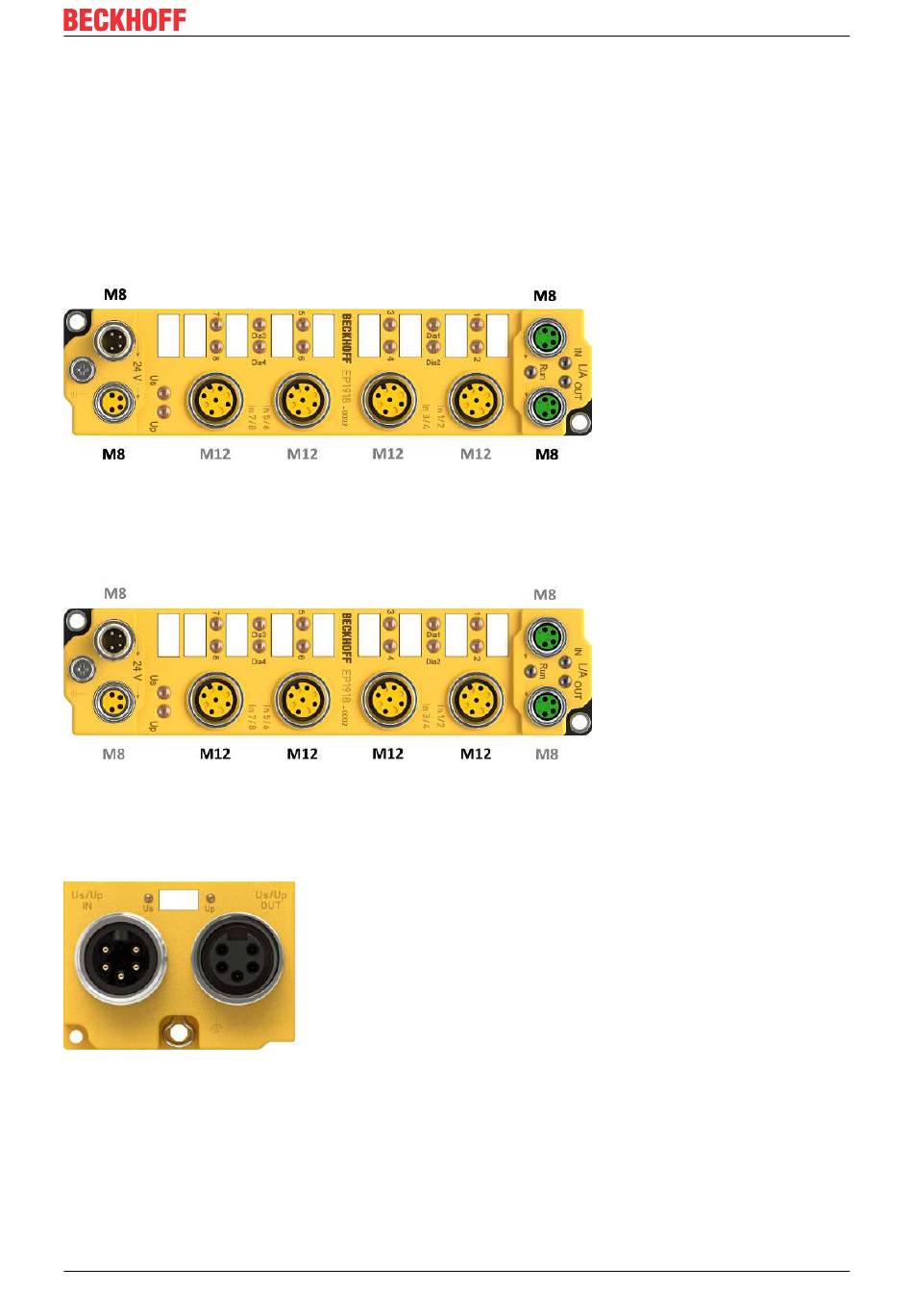

Abb. 4: EtherCAT-Box mit M8-Steckverbindern
M12-Steckverbinder
Es wird empfohlen die M12-Steckverbinder mit einem Drehmoment von 0,6 Nm festzuziehen.
Abb. 5: EtherCAT-Box mit M8- und M12-Steckverbindern
7/8"-Steckverbinder
Es wird empfohlen die 7/8"-Steckverbinder mit einem Drehmoment von 1,5 Nm festzuziehen.
Abb. 6: 7/8"-Steckverbinder
EP2918-0032 und EP2918-2232 Version: 2.0.0
