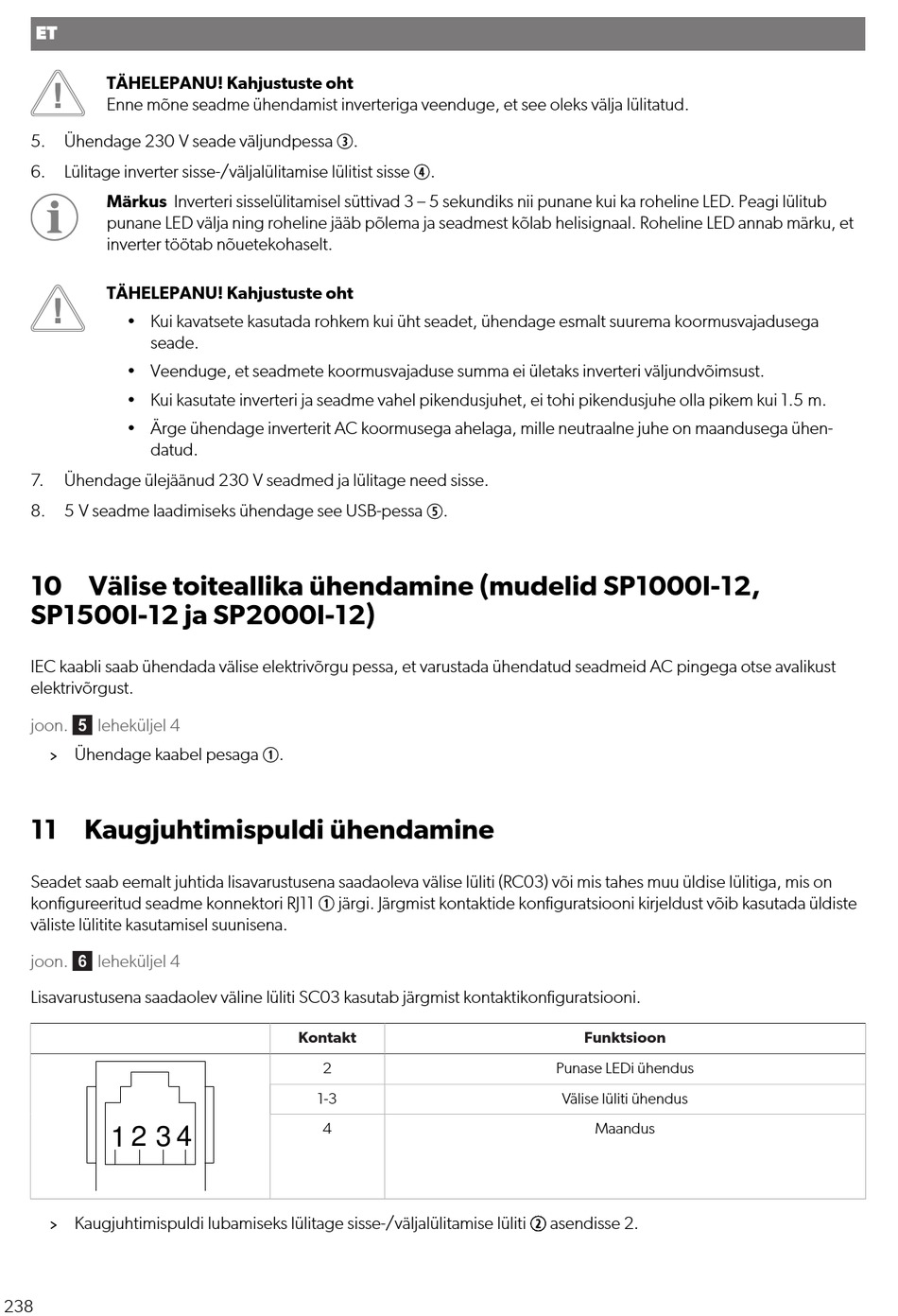

ET
TÄHELEPANU! Kahjustuste oht
Enne mõne seadme ühendamist inverteriga veenduge, et see oleks välja lülitatud.
5. Ühendage 230 V seade väljundpessa
6. Lülitage inverter sisse-/väljalülitamise lülitist sisse
Märkus Inverteri sisselülitamisel süttivad 3 – 5 sekundiks nii punane kui ka roheline LED. Peagi lülitub
punane LED välja ning roheline jääb põlema ja seadmest kõlab helisignaal. Roheline LED annab märku, et
inverter töötab nõuetekohaselt.
TÄHELEPANU! Kahjustuste oht
• Kui kavatsete kasutada rohkem kui üht seadet, ühendage esmalt suurema koormusvajadusega
seade.
• Veenduge, et seadmete koormusvajaduse summa ei ületaks inverteri väljundvõimsust.
• Kui kasutate inverteri ja seadme vahel pikendusjuhet, ei tohi pikendusjuhe olla pikem kui 1.5 m.
• Ärge ühendage inverterit AC koormusega ahelaga, mille neutraalne juhe on maandusega ühen-
datud.
7.
Ühendage ülejäänud 230 V seadmed ja lülitage need sisse.
8. 5 V seadme laadimiseks ühendage see USB-pessa
10 Välise toiteallika ühendamine (mudelid SP1000I-12,
SP1500I-12 ja SP2000I-12)
IEC kaabli saab ühendada välise elektrivõrgu pessa, et varustada ühendatud seadmeid AC pingega otse avalikust
elektrivõrgust.
joon.
leheküljel 4
Ühendage kaabel pesaga
11 Kaugjuhtimispuldi ühendamine
Seadet saab eemalt juhtida lisavarustusena saadaoleva välise lüliti (RC03) või mis tahes muu üldise lülitiga, mis on
konfigureeritud seadme konnektori RJ11
väliste lülitite kasutamisel suunisena.
joon.
leheküljel 4
Lisavarustusena saadaolev väline lüliti SC03 kasutab järgmist kontaktikonfiguratsiooni.
1 2 3 4
Kaugjuhtimispuldi lubamiseks lülitage sisse-/väljalülitamise lüliti
238
.
.
.
.
järgi. Järgmist kontaktide konfiguratsiooni kirjeldust võib kasutada üldiste
Kontakt
2
1-3
4
Funktsioon
Punase LEDi ühendus
Välise lüliti ühendus
Maandus
asendisse 2.
