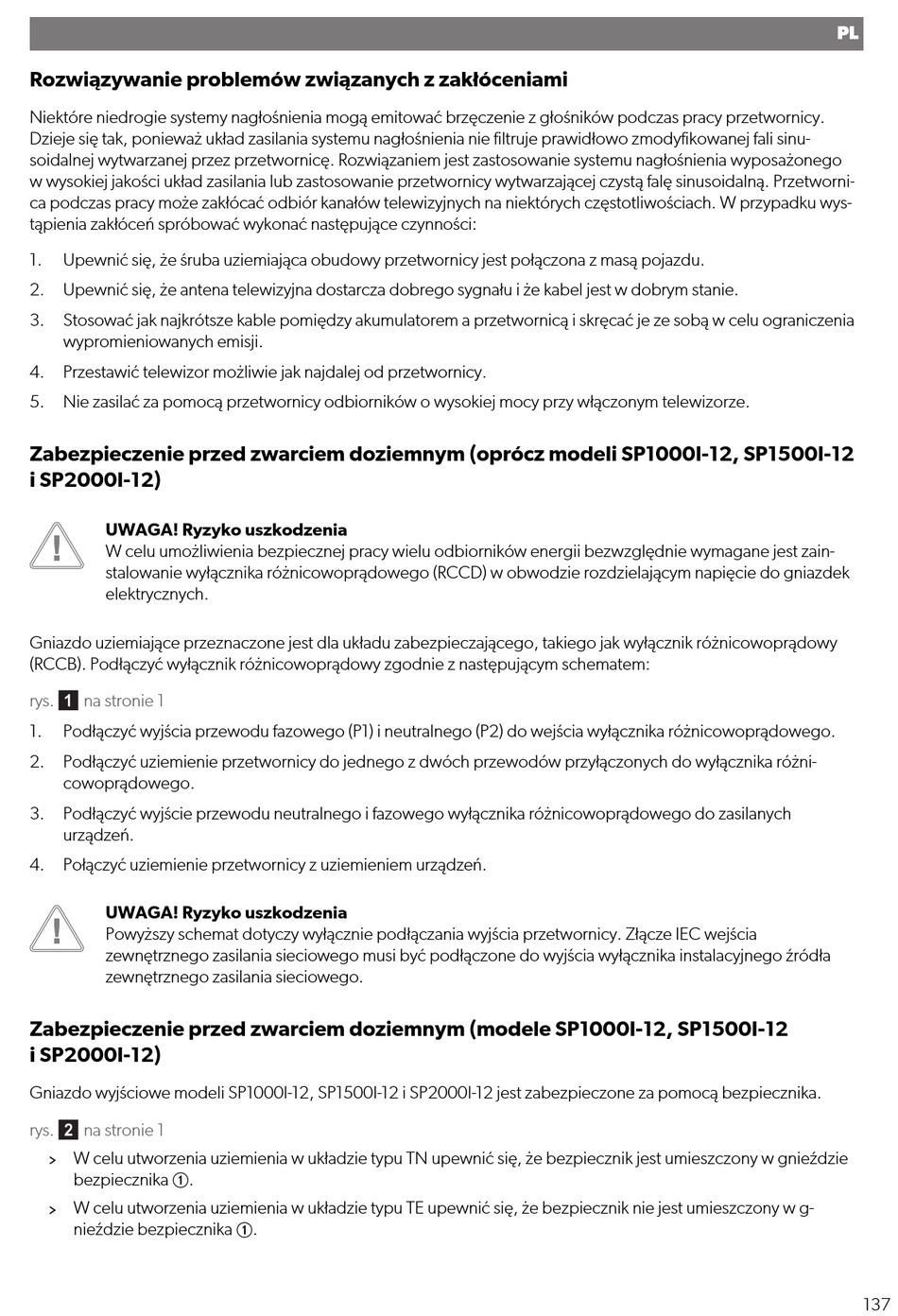

Rozwiązywanie problemów związanych z zakłóceniami
Niektóre niedrogie systemy nagłośnienia mogą emitować brzęczenie z głośników podczas pracy przetwornicy.
Dzieje się tak, ponieważ układ zasilania systemu nagłośnienia nie filtruje prawidłowo zmodyfikowanej fali sinu-
soidalnej wytwarzanej przez przetwornicę. Rozwiązaniem jest zastosowanie systemu nagłośnienia wyposażonego
w wysokiej jakości układ zasilania lub zastosowanie przetwornicy wytwarzającej czystą falę sinusoidalną. Przetworni-
ca podczas pracy może zakłócać odbiór kanałów telewizyjnych na niektórych częstotliwościach. W przypadku wys-
tąpienia zakłóceń spróbować wykonać następujące czynności:
1.
Upewnić się, że śruba uziemiająca obudowy przetwornicy jest połączona z masą pojazdu.
2. Upewnić się, że antena telewizyjna dostarcza dobrego sygnału i że kabel jest w dobrym stanie.
3. Stosować jak najkrótsze kable pomiędzy akumulatorem a przetwornicą i skręcać je ze sobą w celu ograniczenia
wypromieniowanych emisji.
4. Przestawić telewizor możliwie jak najdalej od przetwornicy.
5. Nie zasilać za pomocą przetwornicy odbiorników o wysokiej mocy przy włączonym telewizorze.
Zabezpieczenie przed zwarciem doziemnym (oprócz modeli SP1000I-12, SP1500I-12
i SP2000I-12)
UWAGA! Ryzyko uszkodzenia
W celu umożliwienia bezpiecznej pracy wielu odbiorników energii bezwzględnie wymagane jest zain-
stalowanie wyłącznika różnicowoprądowego (RCCD) w obwodzie rozdzielającym napięcie do gniazdek
elektrycznych.
Gniazdo uziemiające przeznaczone jest dla układu zabezpieczającego, takiego jak wyłącznik różnicowoprądowy
(RCCB). Podłączyć wyłącznik różnicowoprądowy zgodnie z następującym schematem:
rys.
na stronie 1
1.
Podłączyć wyjścia przewodu fazowego (P1) i neutralnego (P2) do wejścia wyłącznika różnicowoprądowego.
2. Podłączyć uziemienie przetwornicy do jednego z dwóch przewodów przyłączonych do wyłącznika różni-
cowoprądowego.
3. Podłączyć wyjście przewodu neutralnego i fazowego wyłącznika różnicowoprądowego do zasilanych
urządzeń.
4. Połączyć uziemienie przetwornicy z uziemieniem urządzeń.
UWAGA! Ryzyko uszkodzenia
Powyższy schemat dotyczy wyłącznie podłączania wyjścia przetwornicy. Złącze IEC wejścia
zewnętrznego zasilania sieciowego musi być podłączone do wyjścia wyłącznika instalacyjnego źródła
zewnętrznego zasilania sieciowego.
Zabezpieczenie przed zwarciem doziemnym (modele SP1000I-12, SP1500I-12
i SP2000I-12)
Gniazdo wyjściowe modeli SP1000I-12, SP1500I-12 i SP2000I-12 jest zabezpieczone za pomocą bezpiecznika.
rys.
na stronie 1
W celu utworzenia uziemienia w układzie typu TN upewnić się, że bezpiecznik jest umieszczony w gnieździe
bezpiecznika
.
W celu utworzenia uziemienia w układzie typu TE upewnić się, że bezpiecznik nie jest umieszczony w g-
nieździe bezpiecznika
.
PL
137
