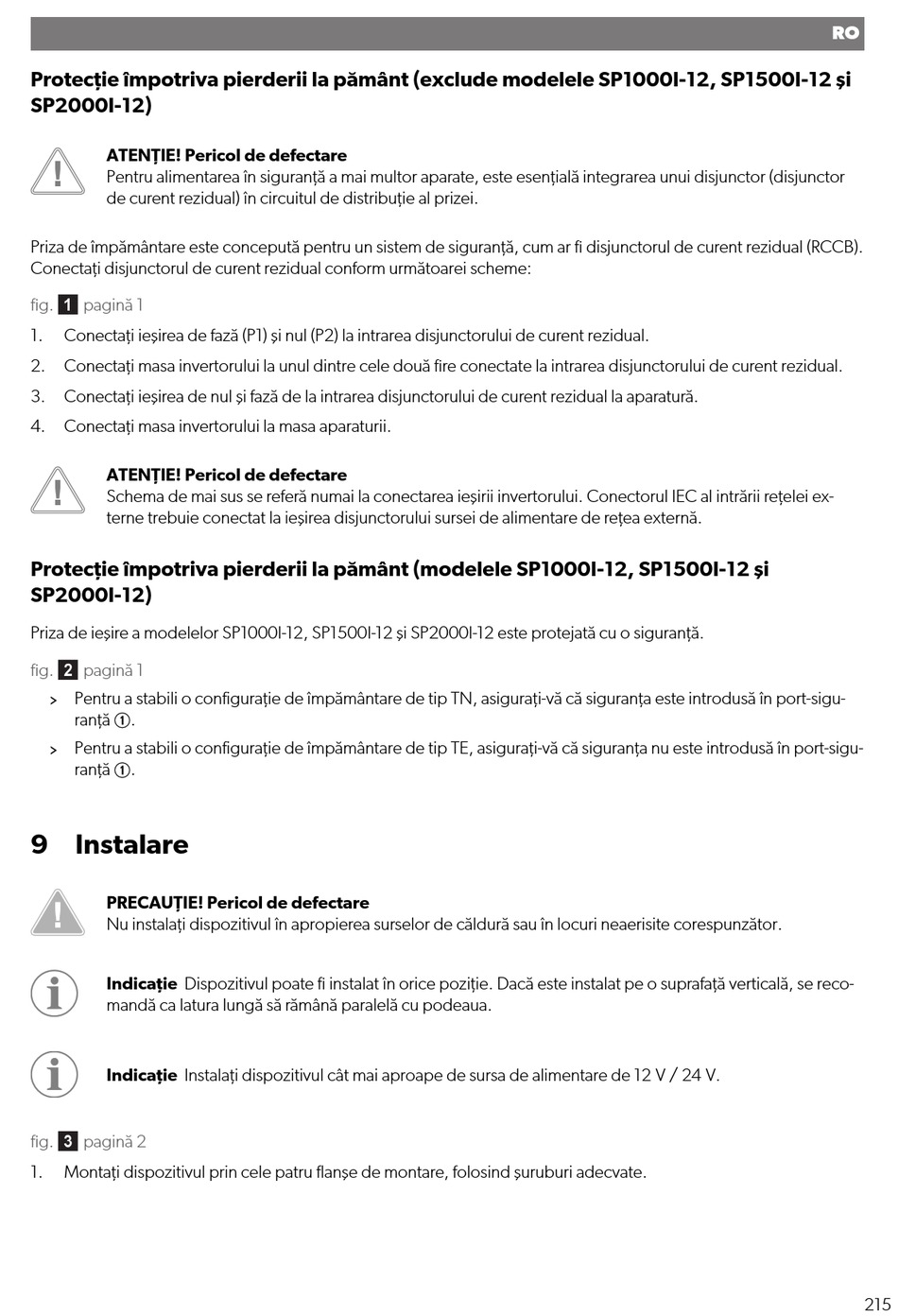

Protecţie împotriva pierderii la pământ (exclude modelele SP1000I-12, SP1500I-12 şi
SP2000I-12)
ATENŢIE! Pericol de defectare
Pentru alimentarea în siguranţă a mai multor aparate, este esenţială integrarea unui disjunctor (disjunctor
de curent rezidual) în circuitul de distribuţie al prizei.
Priza de împământare este concepută pentru un sistem de siguranţă, cum ar fi disjunctorul de curent rezidual (RCCB).
Conectaţi disjunctorul de curent rezidual conform următoarei scheme:
fig.  pagină 1
1. Conectaţi ieşirea de fază (P1) şi nul (P2) la intrarea disjunctorului de curent rezidual.
2. Conectaţi masa invertorului la unul dintre cele două fire conectate la intrarea disjunctorului de curent rezidual.
3. Conectaţi ieşirea de nul şi fază de la intrarea disjunctorului de curent rezidual la aparatură.
4. Conectaţi masa invertorului la masa aparaturii.
ATENŢIE! Pericol de defectare
Schema de mai sus se referă numai la conectarea ieşirii invertorului. Conectorul IEC al intrării reţelei ex-
terne trebuie conectat la ieşirea disjunctorului sursei de alimentare de reţea externă.
Protecţie împotriva pierderii la pământ (modelele SP1000I-12, SP1500I-12 şi
SP2000I-12)
Priza de ieşire a modelelor SP1000I-12, SP1500I-12 şi SP2000I-12 este protejată cu o siguranţă.
fig.  pagină 1
Pentru a stabili o configuraţie de împământare de tip TN, asiguraţi-vă că siguranţa este introdusă în port-sigu-
ranţă .
Pentru a stabili o configuraţie de împământare de tip TE, asiguraţi-vă că siguranţa nu este introdusă în port-sigu-
ranţă .

9 Instalare

PRECAUŢIE! Pericol de defectare
Nu instalaţi dispozitivul în apropierea surselor de căldură sau în locuri neaerisite corespunzător.
Indicaţie Dispozitivul poate fi instalat în orice poziţie. Dacă este instalat pe o suprafaţă verticală, se reco-
mandă ca latura lungă să rămână paralelă cu podeaua.
Indicaţie Instalaţi dispozitivul cât mai aproape de sursa de alimentare de 12 V / 24 V.
fig.  pagină 2
1. Montaţi dispozitivul prin cele patru flanşe de montare, folosind şuruburi adecvate.
RO
215
