Installationsanleitung Deckenmodell HELIODENT
A
63 44 233 D3578
D3578.031.01.02.01 08.2012
PLUS
/LEDview
5.5
Flanschplatte montieren
Flanschplatte montieren
25mm
1"

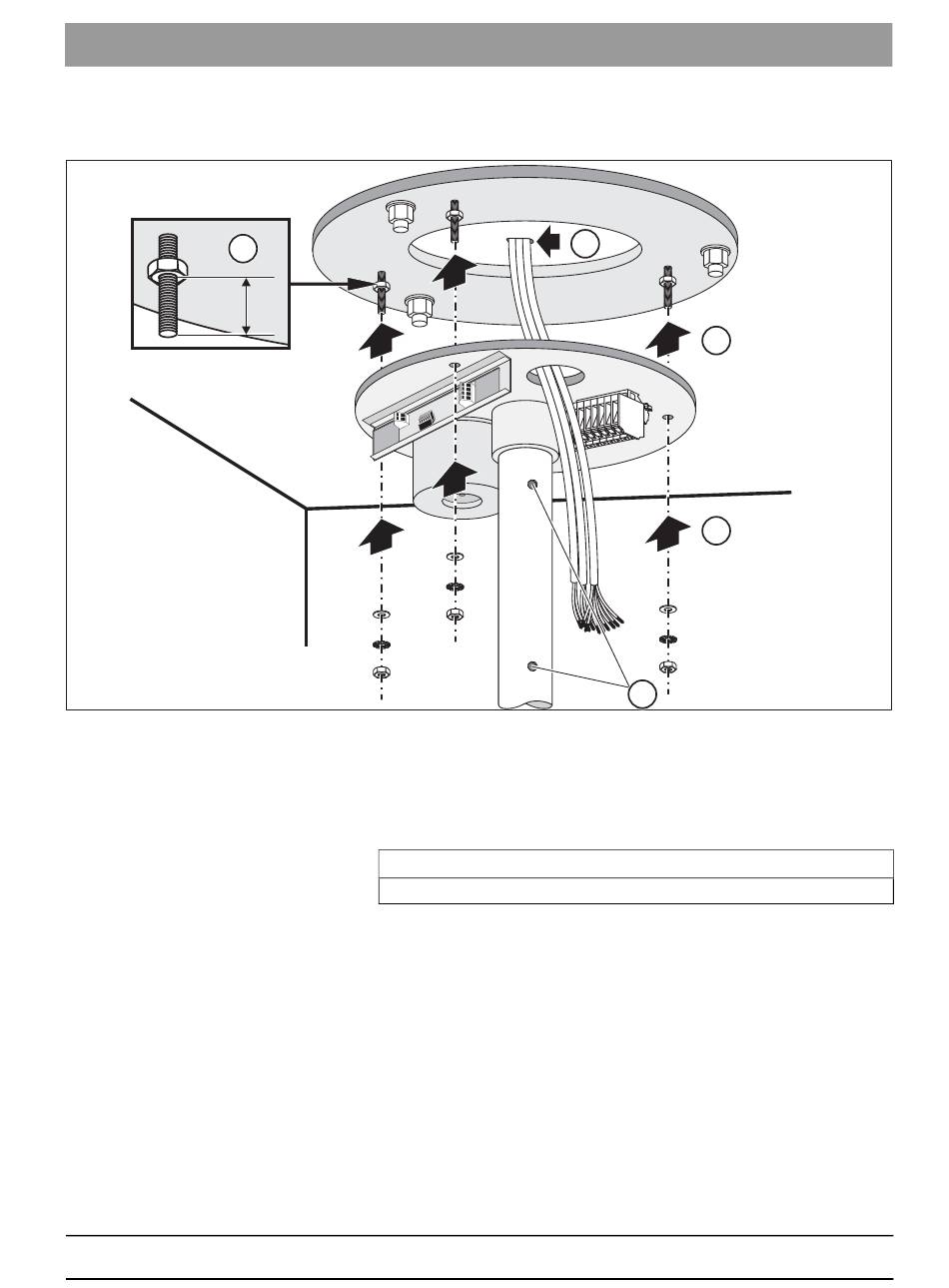

1. Drehen Sie die Muttern M10 ca. 25mm (A) weit auf.
2. Trennen Sie den Schutzmantel der elektrischen Zuleitung (B)
vorsichtig knapp unterhalb der Decke durch und ziehen Sie ihn ab.
3. Stecken Sie die Flanschplatte auf die Gewindebolzen (C) und
schrauben Sie die Flanschplatte fest.
WICHTIG
Die Bohrungen (D) müssen zum Fußende des Stuhles zeigen.
5.5 Flanschplatte montieren
B
C
C
D
5 Deckenmontage
23
