Kapitel 9 – Technische Daten
CE-Zeichen zeigt die Einhaltung der EMV-Richtlinie an.
EN 50081–1: Fachgrundnorm Störaussendung. Teil 1: Wohnbereich, Geschäfts-
und Gewerbebereiche sowie Kleinbetriebe.
EMV EN 50081–2: Fachgrundnorm Störaussendung. Teil 2: Industriebereich.
Störaussendung CISPR 22: Funkstöreigenschaften von Geräten der Informationstechnologie.
Grenzwerte der Klasse B.
FCC-Regeln, Teil 15: Erfüllt die Grenzwerte für Digitalgeräte der Klasse B.
EN 50082–1: Fachgrundnorm Störfestigkeit. Teil 1: Wohnbereich, Geschäfts- und
Gewerbebereiche sowie Kleinbetriebe. Störfestigkeit bedeutet, daß Schallpegel-
anzeigen von 50 dB und mehr um höchstens ± 0,5 dB beeinflußt werden.
EMV
EN 50082–2: Fachgrundnorm Störfestigkeit. Teil 2: Industriebereich. Störfestigkeit
bedeutet, daß Schallpegelanzeigen von 65 dB und mehr um höchstens ± 0,5 dB
Störfestigkeit
beeinflußt werden.
Die Werte für die Störfestigkeit sind 9 dB besser als von IEC 1672 gefordert.
Hinweis: Die Einhaltung wird nur garantiert, wenn das mitgelieferte/optionale Zubehör verwendet wird.
Brüel & Kjær behält sich das Recht vor, technische Daten und Zubehör zu ändern
Rausch-
;;
pegel
(dB)
25
Elektrisches Rauschen
20
Thermisches Rauschen
; ; ; ; ; ; ;
Kombiniertes Rauschen
15
10
; ; ; ; ; ; ;
5
; ; ; ; ; ; ;
0
-5
; ; ; ; ; ; ;
-10
-15
-20
25 40 63

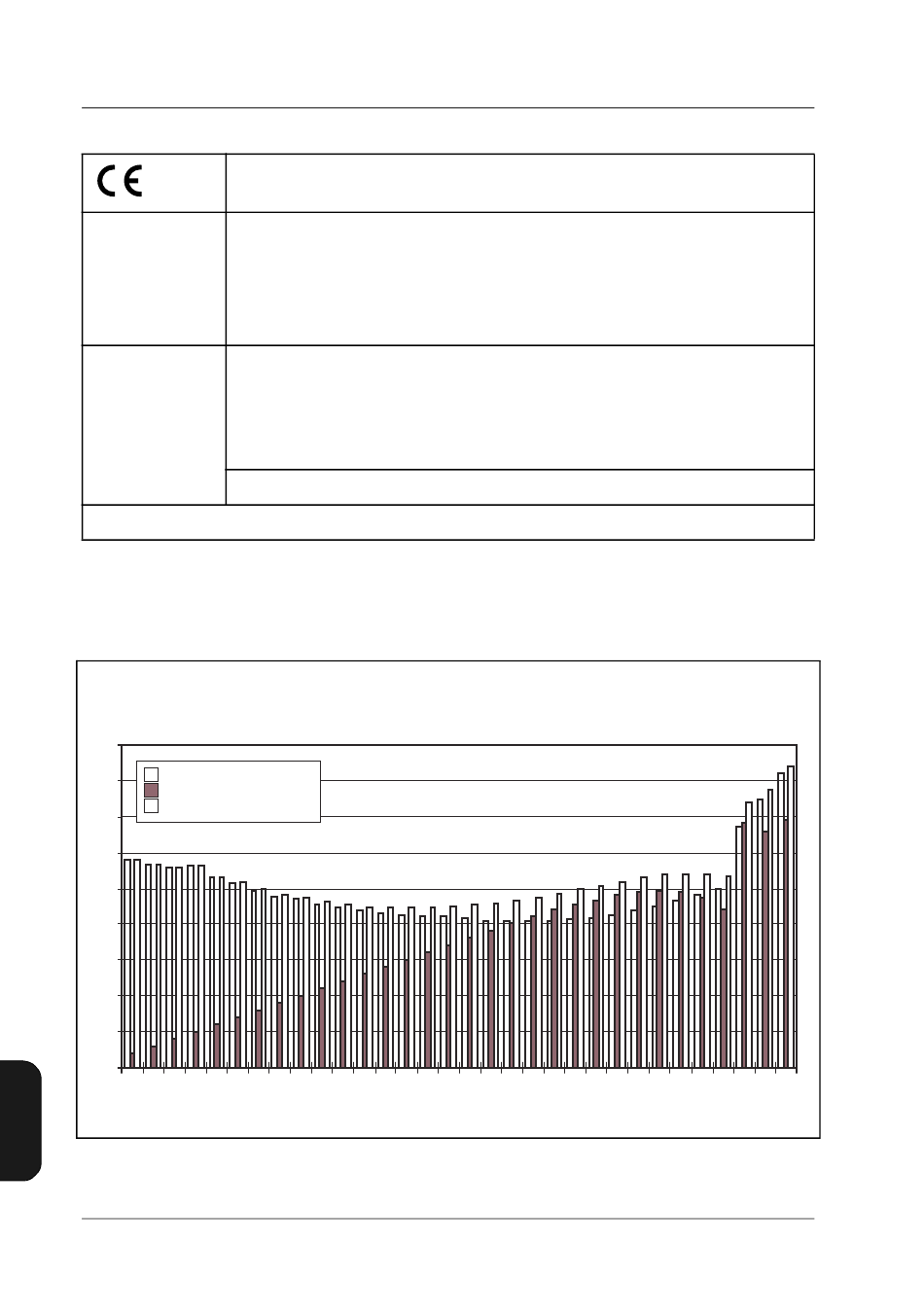

Abb. 9.1 Die drei Komponenten des inhärenten Rauschens in den einzelnen Terzbän-
dern und in den Breitbändern A, C und L (5 Hz – 20 kHz)
9 – 6
; ;
;; ; ; ; ; ; ; ; ; ; ;
;; ; ; ; ; ; ; ; ; ; ;
; ;; ; ; ; ; ; ; ; ; ;
100 160 250 400
Mittenfrequenz
2238 Mediator
Bedienungshandbuch
;; ; ; ; ; ; ; ;
;; ; ; ; ; ; ; ;
;; ; ; ; ; ; ; ;
630 1k 2.5k 4k 6.3k
;;
;; ; ;
; ; ; ; ;; ;
; ; ; ; ; ;;
; ; ; ;; ; ;
; ; ; ; ;; ;
10k A C Lin
