• Zulässige Stutzendurchmesser: ≤ 150 mm (6 in)
Bei größeren Durchmessern kann die Messfähigkeit im Nahbereich eingeschränkt sein.
Für große Stutzen siehe Abschnitt "Montage in Stutzen ≥ DN300"
• Zulässige Stutzenhöhe: ≤ 150 mm (6 in)
Bei größeren Höhen kann die Messfähigkeit im Nahbereich eingeschränkt sein.
• Der Abschluss des Stutzens sollte bündig zur Tankdecke sein, um Klingeleffekte zu ver-
meiden.
In wärmeisolierten Behältern sollte zur Vermeidung von Kondensatbildung der Stut-
zen ebenfalls isoliert werden.

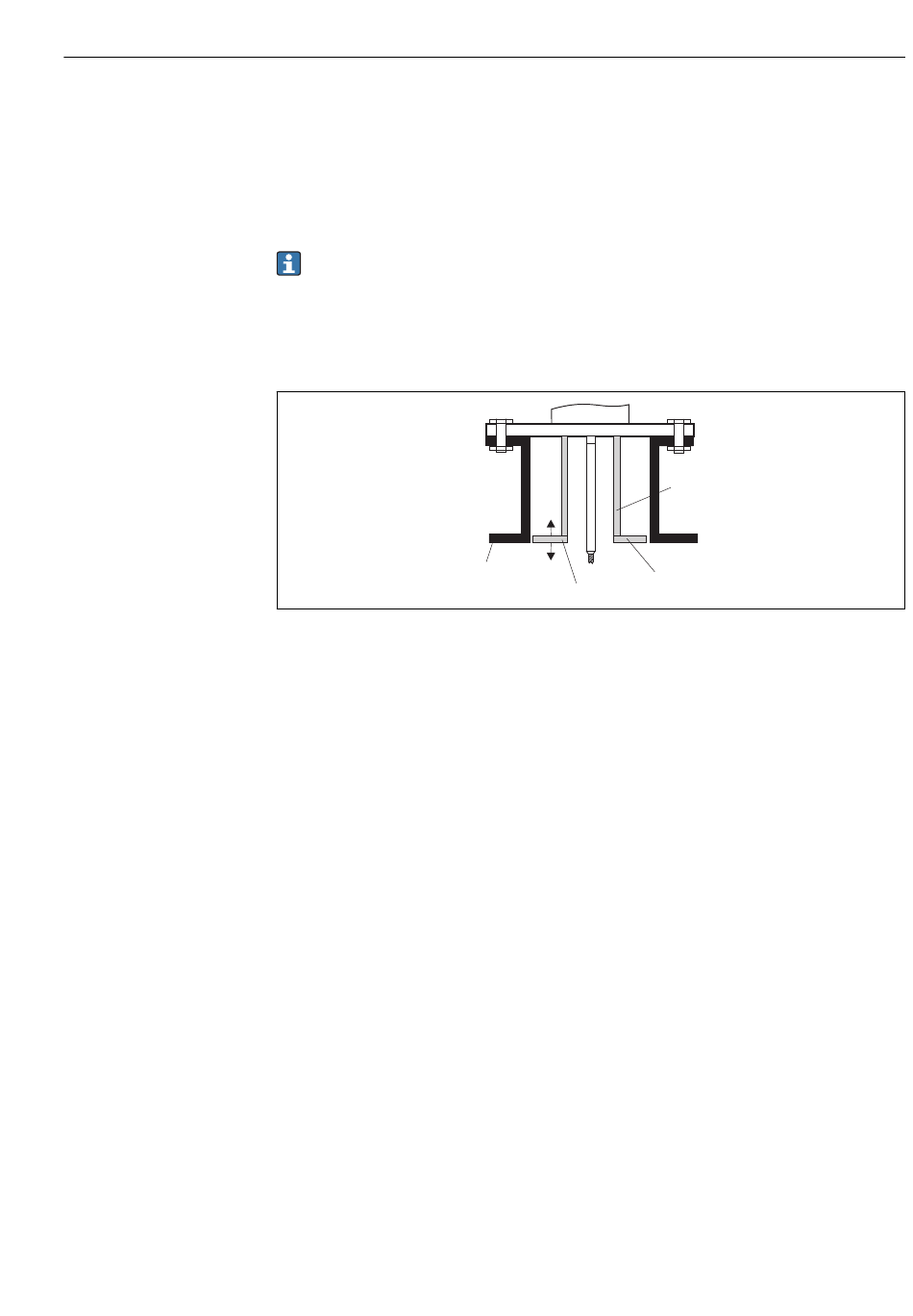

Montage in Stutzen ≥ DN300
Wenn der Einbau in Stutzen ≥ 300 mm (12 in) nicht vermeidbar ist, muss der Einbau ent-
sprechend folgender Skizze erfolgen, um Störsignale im Nahbereich zu vermeiden.
1 Stutzenunterkante
2 Ungefähr bündig mit Stutzenunterkante (±50 mm)
3 Platte, Stutzen Ø 300 mm (12 in) = Platte Ø 280 mm (11 in); Stutzen Ø ≥ 400 mm (16 in) = Platte Ø ≥
350 mm (14 in)
4 Rohr Ø 150 ... 180 mm
1
2
4
3
Montage
A0014199
