Montage
38
VORSICHT
L
Mechanische Spannungen können die Stecker des Verbindungskabels beschädigen
oder zu einem unbeabsichtigten Lösen des Steckers führen.
‣
Zunächst die Sonde und das Elektronikgehäuse fest montieren. Erst dann das Verbin-
gungskabel anbringen.
‣
Das Verbindungskabel frei von mechanischen Spannungen verlegen. Minimaler Biege-
radius: 100 mm (4 in).
‣
Beim Anschließen des Verbindungskabels: Zunächst den geraden Stecker verschrau-
ben, erst danach den gewinkelten Stecker. Drehmoment für die Überwurfmutter beider
Stecker: 6 Nm.
Sonde, Elektronik und Verbindungskabel sind aufeinander abgestimmt und durch
eine gemeinsame Seriennummer gekennzeichnet. Es dürfen nur Komponenten mit
der gleichen Seriennummer miteinander verbunden werden.
Bei starker Vibration kann zusätzlich ein Sicherungslack an den Steckverbindern ver-
wendet werden, z.B. Loctite 243.
Montage des Elektronikgehäuses
A
122 (4.8)
161 (6.34)

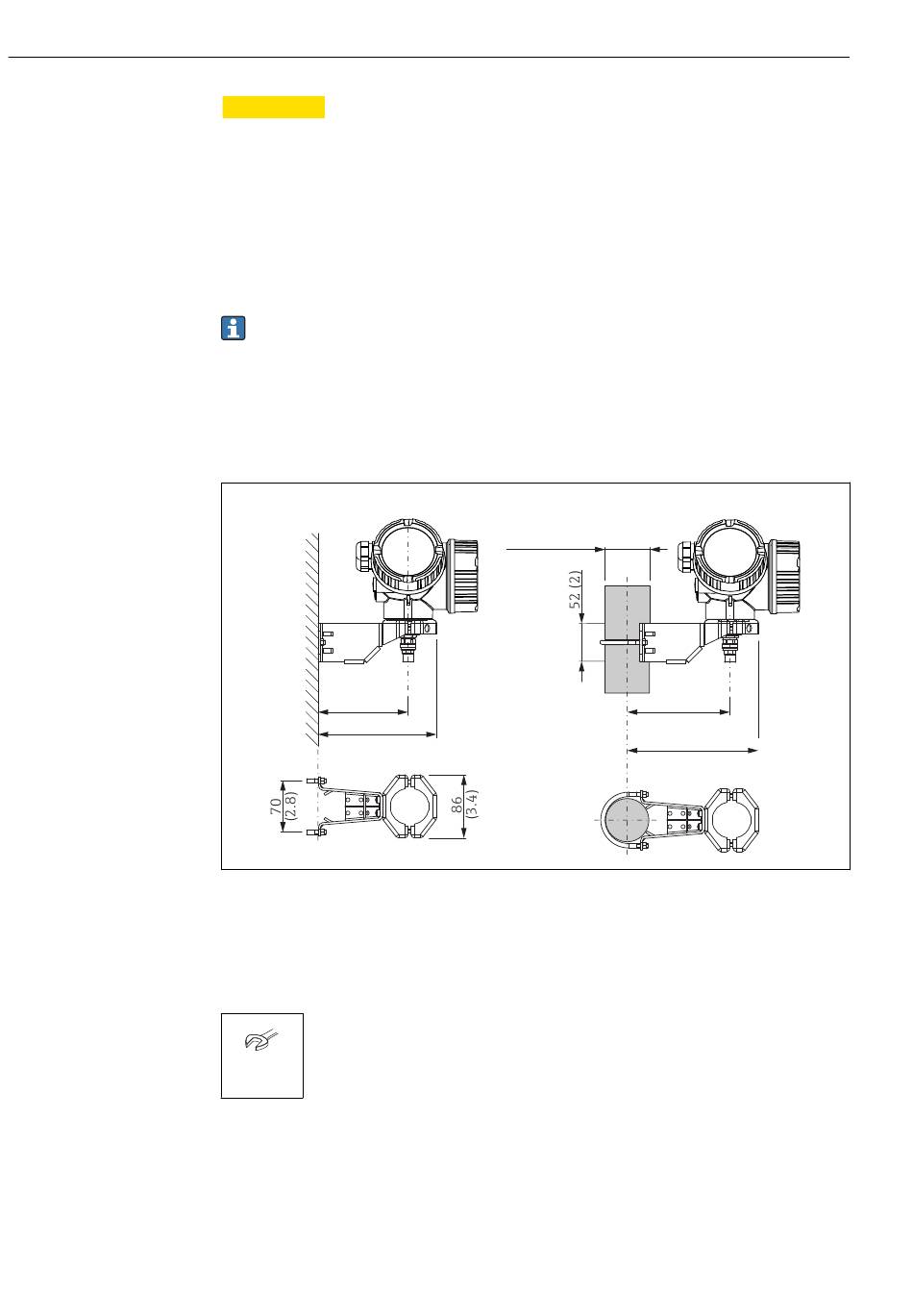

 7 Montage des Elektronikgehäuses mit dem Montagehalter. Maßeinheit mm (in)
A Wandmontage
B Mastmontage
Anschließen des Verbindungskables
SW 18 mm
Levelflex FMP50 FOUNDATION Fieldbus
B
ø42...60
(1.65...2.36)
127...140
(5...5.51)
162...175
(6.38...6.89)
A0014793
