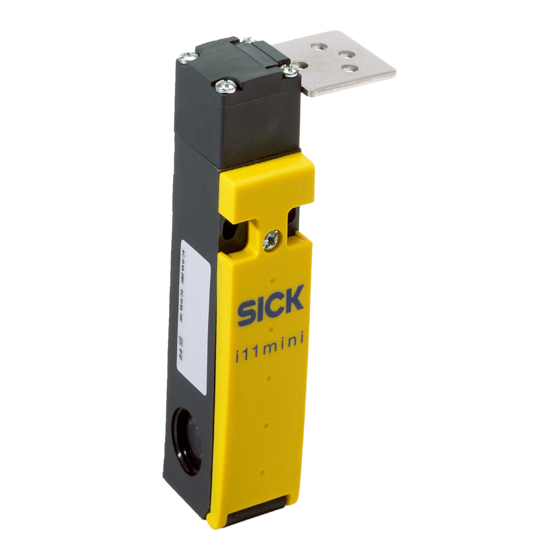

- Seite 1 B E T R I E B S A N L E I T U N G i11S Sicherheitsschalter...
-
Seite 2: Hersteller
© SICK AG. Alle Rechte vorbehalten. Originaldokument Dieses Dokument ist ein Originaldokument der SICK AG. B E T R I E B S A N L E I T U N G | i11S 8027739/1CY2/2022-09-15 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 3: Inhaltsverzeichnis
Entsorgung..................12 Technische Daten................13 Allgemeine Systemdaten................Maßzeichnung................... Konformitäten und Zertifikate............15 EU-Konformitätserklärung................ UK-Konformitätserklärung................ 8027739/1CY2/2022-09-15 | SICK B E T R I E B S A N L E I T U N G | i11S Irrtümer und Änderungen vorbehalten... -
Seite 4: Geltungsbereich
Format jjww (jj = Jahr, ww = Kalenderwoche). Diese Betriebsanleitung ist eine Original-Betriebsanleitung. B E T R I E B S A N L E I T U N G | i11S 8027739/1CY2/2022-09-15 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 5: Zur Sicherheit
Abhängig von der Applikation reduziert sich bei Hintereinanderschaltung der Sicher‐ heitsschalter möglicherweise der Performance Level (PL) aufgrund verringerter Fehler‐ erkennung (ISO/TR 24119). 8027739/1CY2/2022-09-15 | SICK B E T R I E B S A N L E I T U N G | i11S Irrtümer und Änderungen vorbehalten... -
Seite 6: Bestimmungsgemäße Verwendung
Beschränken Sie den Zugang zu Ersatzbetätigern, damit diese nicht zur Umgehung des Geräts verwendet werden. B E T R I E B S A N L E I T U N G | i11S 8027739/1CY2/2022-09-15 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 7: Montage
Abbildung 2: Minimaler Anfahrradius (Der Drehpunkt der Tür muss in der Ebene der Einführöff‐ nung des Betätigers liegen) 8027739/1CY2/2022-09-15 | SICK B E T R I E B S A N L E I T U N G | i11S Irrtümer und Änderungen vorbehalten... -
Seite 8: Schutz Vor Umgebungseinflüssen
Bei Lackierarbeiten den Betätigungsschlitz, den Betätiger und das Typenschild abde‐ cken. Zur Reinigung der Sicherheitsschalter nur lösungsmittelfreie Reinigungsmittel verwenden. B E T R I E B S A N L E I T U N G | i11S 8027739/1CY2/2022-09-15 | SICK Irrtümer und Änderungen vorbehalten... -
Seite 9: Elektroinstallation
WARNUNG Alle Kontaktpaare im gleichen Spannungsbereich betreiben. Alle spannungsführenden Teile auf einer Seite des Kontaktblocks anschließen. 8027739/1CY2/2022-09-15 | SICK B E T R I E B S A N L E I T U N G | i11S Irrtümer und Änderungen vorbehalten... - Seite 10 Klemmschrauben der Schaltelemente mit 0,5 Nm anziehen. Auf Dichtheit der Leitungseinführung achten. Schalterdeckel schließen und Schraube anziehen. B E T R I E B S A N L E I T U N G | i11S 8027739/1CY2/2022-09-15 | SICK Irrtümer und Änderungen vorbehalten...
-
