3 Montage
"
8
1
2
3
4
Ø 60

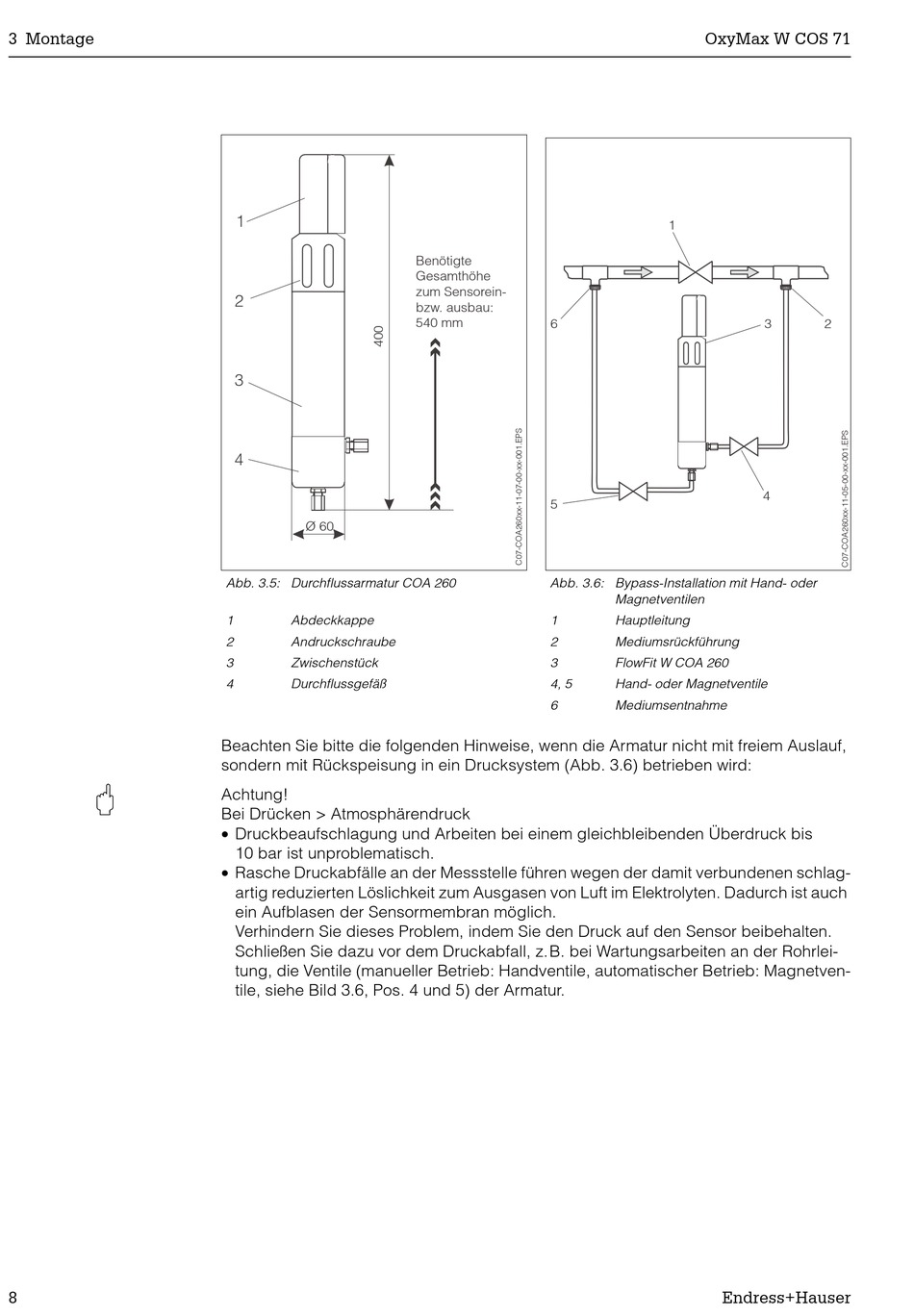

Abb. 3.5: Durchflussarmatur COA 260
1
Abdeckkappe
2
Andruckschraube
3
Zwischenstück
4
Durchflussgefäß
Beachten Sie bitte die folgenden Hinweise, wenn die Armatur nicht mit freiem Auslauf,
sondern mit Rückspeisung in ein Drucksystem (Abb. 3.6) betrieben wird:
Achtung!
Bei Drücken > Atmosphärendruck
• Druckbeaufschlagung und Arbeiten bei einem gleichbleibenden Überdruck bis
10 bar ist unproblematisch.
• Rasche Druckabfälle an der Messstelle führen wegen der damit verbundenen schlag-
artig reduzierten Löslichkeit zum Ausgasen von Luft im Elektrolyten. Dadurch ist auch
ein Aufblasen der Sensormembran möglich.
Verhindern Sie dieses Problem, indem Sie den Druck auf den Sensor beibehalten.
Schließen Sie dazu vor dem Druckabfall, z.B. bei Wartungsarbeiten an der Rohrlei-
tung, die Ventile (manueller Betrieb: Handventile, automatischer Betrieb: Magnetven-
tile, siehe Bild 3.6, Pos. 4 und 5) der Armatur.
Benötigte
Gesamthöhe
zum Sensorein-
bzw. ausbau:
540 mm
6
5
Abb. 3.6: Bypass-Installation mit Hand- oder
1
2
3
4, 5
6
OxyMax W COS 71
1
3
4
Magnetventilen
Hauptleitung
Mediumsrückführung
FlowFit W COA 260
Hand- oder Magnetventile
Mediumsentnahme
Endress+Hauser
2
