Anleitung
4
PAHT G 20-32 und PAHT G 50-90

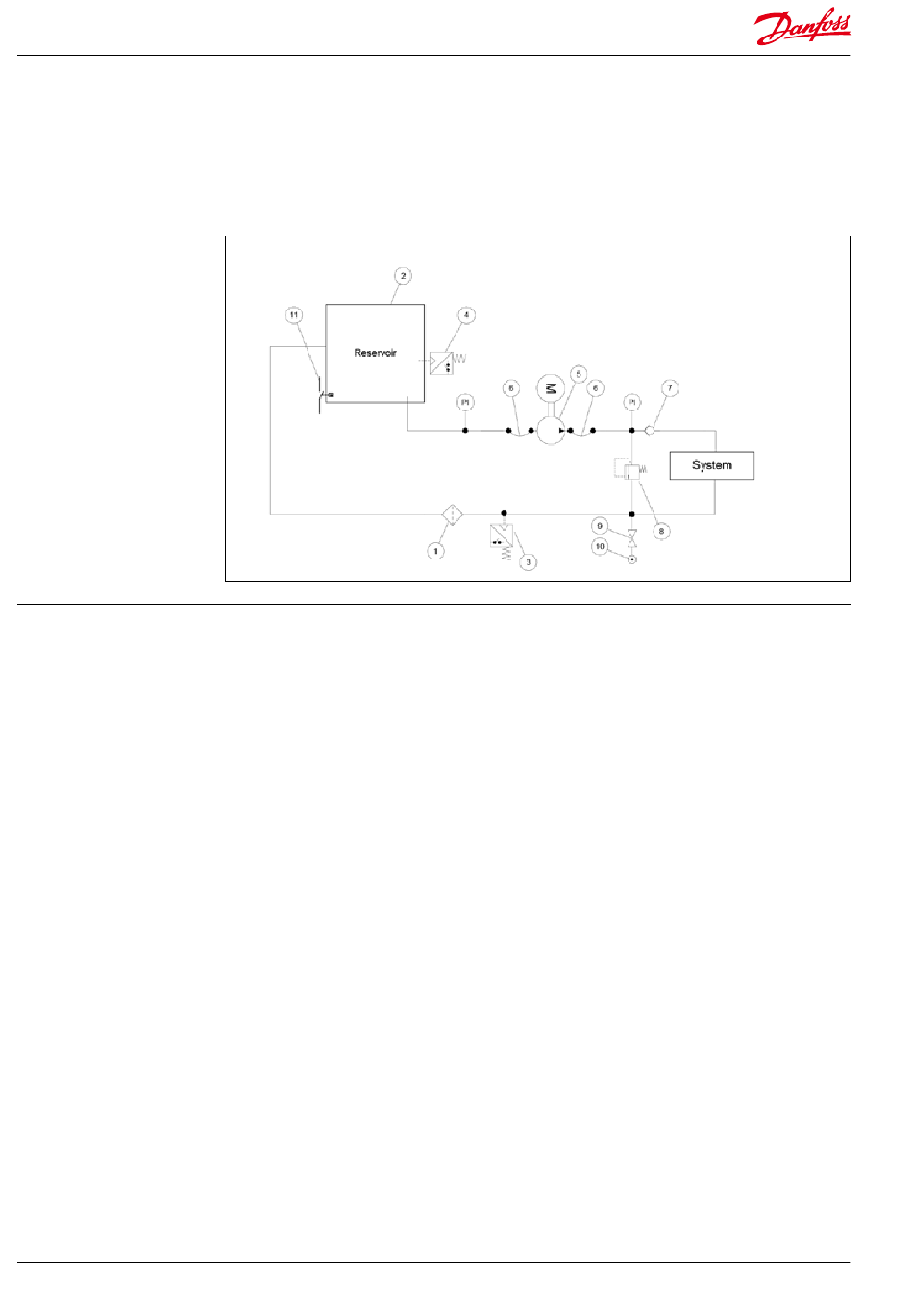

J Niveauschalter :
Bauen Sie den Niveauschalter (11) über dem
Auslass des Reservoirs ein. Der Niveauschal-
ter muss die Pumpe stoppen, wenn das
Wasser im Behälter unter dem Schalter ist,
der anzeigt, dass der Behälter leer ist.
2.3 Offenes System-Design, Wasserver-
sorgung aus einem Speicher
(Um die Gefahr von Kavitation zu vermeiden,
gewährleistet immer eine Mindesteingangsdruck
von 0 barg (0 psig) (1 barg [14,5 psig] abs),
indem Sie die folgenden Richtlinien beachten:
1) Den Speicher über die Pumpe anbringen
(Wasserpegel im Behälter sollte immer
oberhalb der Pumpe sein).
2) Platzieren Sie den Einlassfilter vor dem
Tank.
2.4 Offenes System-Design mit direkter
Wasserversorgung
Die Pumpe wird mit Wasser direkt aus dem
Wasserversorgung oder von einer Zusatzpumpe
versorgt.
Empfohlen normalen Ladedruck 2-6 barg (29-87
psig) (3-7 barg [43,5 bis 101,5 psig] abs).
Die Einlassleitung muß korrekt angezogen
werden, da Lufteintritt Kavitation verursachen
wird.
Die Saugverhältnisse kann nach unten
Führungslinien optimiert werden.

2.5 Offenes System-Design

A Inlet line:
Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchfluss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
180R9381 | AN077186502937de-000401 | Instruction PAHT G 20-90 | 08.2020
B Einlassfilter:
Bauen Sie einen Einlassfilter (1) vor der
PAH/PAHT Pumpe (2) ein. Bitte beachten
Sie für Informationen dazu, wie der richtige
Filter uszuwählen ist, Abschnitt 9.1:
Filtration:
C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruck
schalter (3) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
minimalen Eingangsdruck gemäß den in
Abschnitt 4: Technische Daten
enthaltenen Spezifikationen ein. Wenn
der Eingangsdruck niedriger ist als der
eingestellte minimale Druck, muss der
Überwachungsdruckschalter das
Einschalten bzw. den Betrieb der Pumpe
verhindern.
D Überwachungstemperaturschalter :
Bauen Sie einen Überwachungstempera
turschalter (4) zwischen dem Filter (1) und
dem Pumpeneintritt ein. Stellen Sie den
Temperaturwert gemäß Technische Daten,
Punkt 4. Die Überwachung Temperatur
schalter schaltet die Pumpe aus, wenn
Einlasstemperatur höher als die
eingestellte Wert.
E Schläuche:
Verwenden Sie flexible Schläuche (5), um
Vibrationen und Geräusche zu minimieren.
F Eingangsdruck:
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezifikationen in Abschnitt 4:
Technische Daten entsprechen.
