Anleitung | APP 11-13 and APP 16-22
2.
Systemaufbau
Über den Aufbau des Systems muss sicherges-
tellt werden, dass sich die Pumpe bei einem
Stillstand nicht selbst entleeren kann.
Der Eingangsdruck der Pumpe darf nie größer
sein als der Ausgangsdruck. Dies kann vor allem
beim Betrieb mit Vordruckpumpe - oder offenen
Systemen mit einer direkten Wasserversorgung
auftreten.
Um zu vermeiden, dass der Eingangsdruck
größer wird als der Ausgangsdruck, wird
empfohlen, im Pumpeneintritt ein vor-
beanspruchtes Rückschlagventil oder einen
Druckschalter einzubauen.
Der Öffnungsdruck des Rückschlagventils muss
größer oder gleich dem Eingangsdruck sein.
2.1 Offene Systeme mit direkten
Wasserversorgung
Die Pumpe wird mit Wasser direkt aus dem
Wasserversorgung oder von einer
Zusatzpumpe versorgt.
Um das Risiko einer Kavitation zu beseitigen,
muss immer ein positiver Einlassdruck von
mindestens 2 barg (29 psig) aufrechterhalten
werden, aber er darf kontinuierlich 5 barg (72,5
psig) nicht überschreiten.
180R9223 | 521B1184 | DKCFN.PI.013.T3.03 | 11.2019
1.

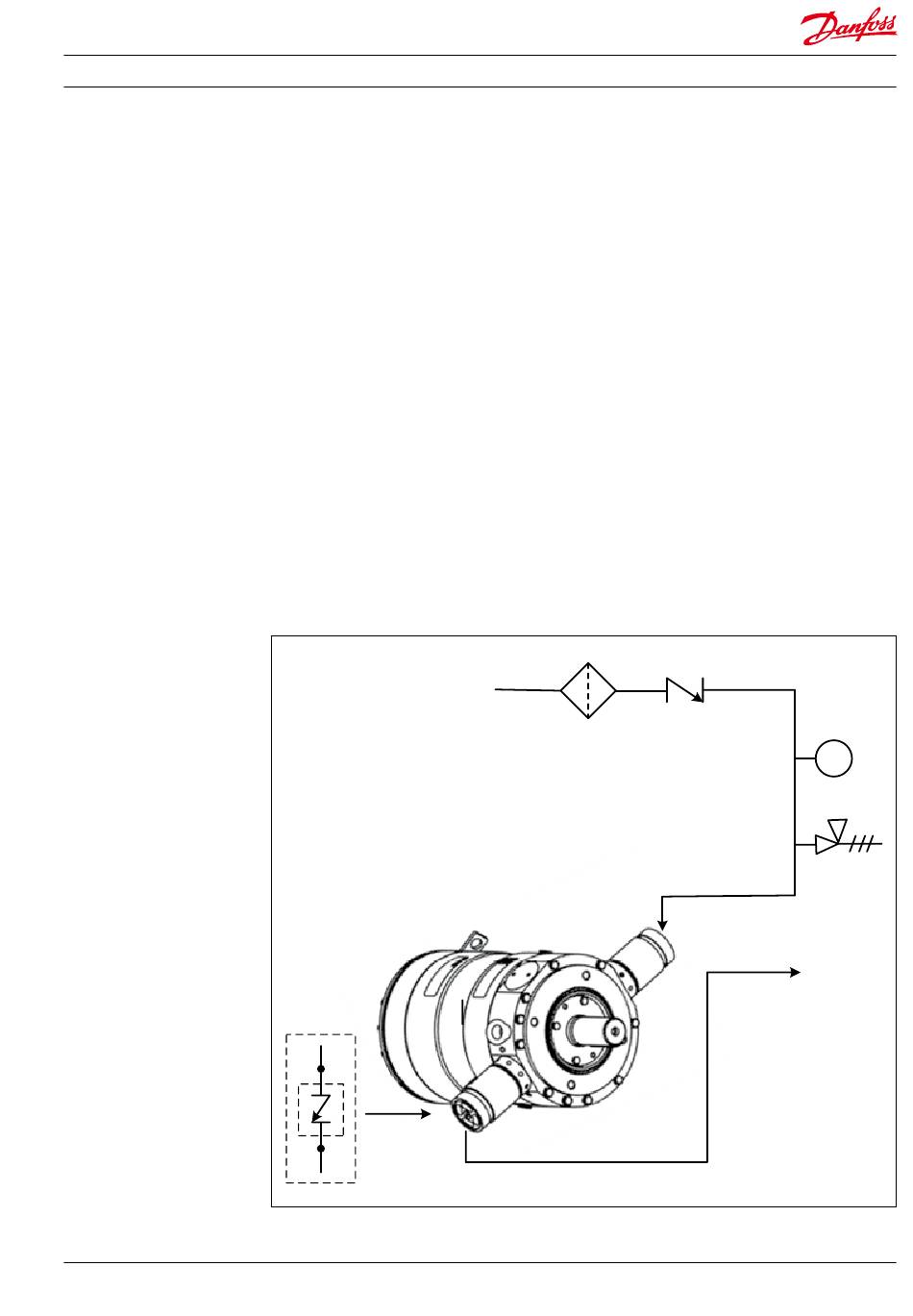

Montieren Sie den Filter (1) in die Was-
serversorgungsleitung vor der Pumpe.
2.
Einen Überwachungsdruckschalter (3)
zwischen Filter und Pumpeneinlass
montieren - auf min. 2 barg (29 psig)
Einlassdruck. Der Überwachungsdruck
schalter muss die Pumpe bei Drücken unter
2 barg stoppen (29 psig) Einlassdruck.
3.
Installieren Sie ein Niederdrucksicherheits-
ventil oder ein Niederdruckentlastungsven-
til (4), um eine Beschädigung des Systems
oder der Pumpe zu vermeiden, falls die
Pumpe vorübergehend stoppt (Hochdruck-
spitzen) oder sich rückwärts zu drehen
beginnt.
Hinweis: Wenn in der Zulaufleitung ein
Rückschlagventil (2) montiert ist, ist zusätzlich
ein Niederdruck-Sicherheitsventil zwischen
Rückschlagventil und Pumpe als Schutz gegen
Hochdruckspitzen erforderlich.
1
2
Inlet
3
PS
4
Outlet
35
