Anleitung

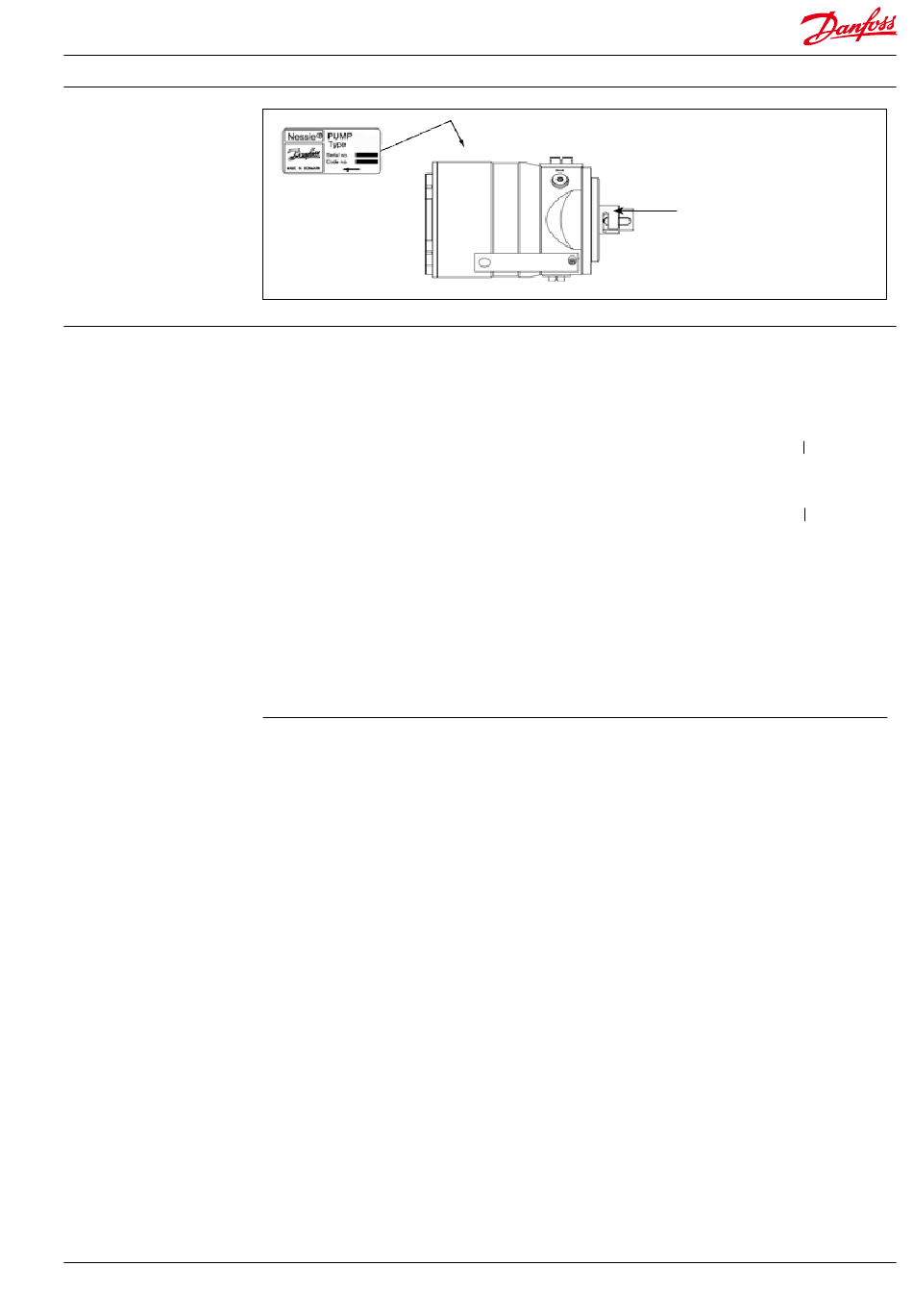

1.

Kennzeichnung

2.

Systemaufbau

PAHT G 20-32 und PAHT G 50-90
PAHT G
Systeme können entweder:
• Wasser hydraulische Systeme, in denen das
Wasser in den Speicher zurückgeführt wird.
Offenes System-Design mit Wasserver-
sorgung aus einem Speicher.
• Offenes System-Design mit direkter
Wasserversorgung (verstärkten Druck).
Über den Aufbau des Systems muss sicherges-
tellt werden, dass sich die Pumpe bei einem
Stillstand nicht selbst entleeren kann.
Der minimale Vordruck 2 barg (29 psig) und die
maximale Spitzendruck beträgt 20 barg
(290 psig). Die empfohlene normale Vordruck
2-6 bar (29-87 psig) (3-7 barg [43,5 bis 101,5 psig]
abs).

2.2 Geschlossenes System Design

A Einlassleitung:
Bemessen Sie die Einlassleitung so, dass ein
minimaler Druckverlust auftritt (hoher
Durchfluss, minimale Rohrlänge, minimale
Anzahl an Rohrbögen/Anschlüssen, Fittings
mit geringen oder keinen Druckverlusten).
B Einlassfilter:
Bauen Sie einen Einlassfilter (1) vor dem
Tank (2). Bitte beachten Sie für
Informationen dazu, wie der richtige Filter
auszuwählen ist, Abschnitt 9.1: Filtration.
C Überwachungsdruckschalter:
Bauen Sie einen Überwachungsdruckschal
ter (3) vor dem Filter (1) ein. Stellen Sie
den maximalen Eingangsdruck auf 2 barg
(29,0 psig). Die Überwachungsdruckschal-
ter wird die Pumpe (5) stoppen, wenn die
Einlaßdruck höher als 2 barg Überdruck
(29,0 psig) anzeigt dass das Filterelement
gewechselt werden muß.
D Überwachungstemperaturschalter :
Bauen Sie einen Überwachungstempera-
turschalter (4) in den Tank ein. Stellen Sie
den Temperaturwert entsprechend den
technischen Daten, Punkt 4. Die Tempera-
turüberwachung stoppt die Pumpe, wenn
Vorlauftemperatur höher als der
eingestellte Wert ist.
180R9381 | AN077186502937de-000401 | Instruction PAHT G 20-90 | 08.2020
Die Schutzkappe muss vor dem
Gebrauch entfernt werden.
Wenn es nicht bekannt ist, was die Spitzenein-
gangsdruck sein kann, dann sollte es ein
15 barg (218 psig) Rückschlagsventil an der
Einlassseite der Pumpe eingebaut werden.
Hinweis: Alle genannten Drücke beziehen sich
auf Maßnahmen in den jeweiligen Pumpen
Manometeranschlüsse.
Der Eingangsdruck der Pumpe darf nie größer
sein als der Ausgangsdruck. Dies kann in
angehoben oder offene Systeme mit Versorgung
direkt aus dem Wasserhahn und in dem ein
Bypassventil aktiviert wird, auftreten.
2.1 Geschlossenes Wasser hydraulische
System Design, Wasser zurückgeführt
Um die Gefahr von Kavitation zu vermeiden,
gewährleistet immer eine Mindesteingangs-
druck von 0 barg (0 psig) (1 barg [14,5 psig] abs),
indem Sie die folgenden Richtlinien beachten:
E Schläuche:
Verwenden Sie flexible Schläuche (6), um
Vibrationen und Geräusche zu minimieren.
F Eingangsdruck:
Um das Risiko von Kavitation und
anderen Pumpenschäden zu vermeiden,
muss der Eingangsdruck der Pumpe
immer den spezifikationen in Abschnitt 4:
Technische Daten entsprechen.
G Rückschlagventil (7):
Im Austritt kann ein Rückschlagventil
installiert werden, um ein Rückwärt
slaufen der Pumpe zu vermeiden.
H Hochdruck-Sicherheitsventil:
Da die PAH/PAHT Pumpe von Danfoss
unabhängig von einem Gegendruck direkt
nach dem Einschalten Druck aufbaut und
einen Durchfluss erzeugt, sollten Sie nach
dem Rückschlagventil ein Sicherheitsventil
(8)einbauen, um Beschädigungen des
Systems und Hochdruckspitzen zu
vermeiden.
I System Wasserfüllung :
Um eine ordnungsgemäße Filtration von
neuen Wasser (10) die das System versorgt,
sollte das Füllventil (9) immer benutz
werden.
