Anleitung | APP 0.6 - 1.0, APP 1.5 - 2.5 und APP 3.0 - 3.5
© Danfoss | DCS (im) | 2020.09

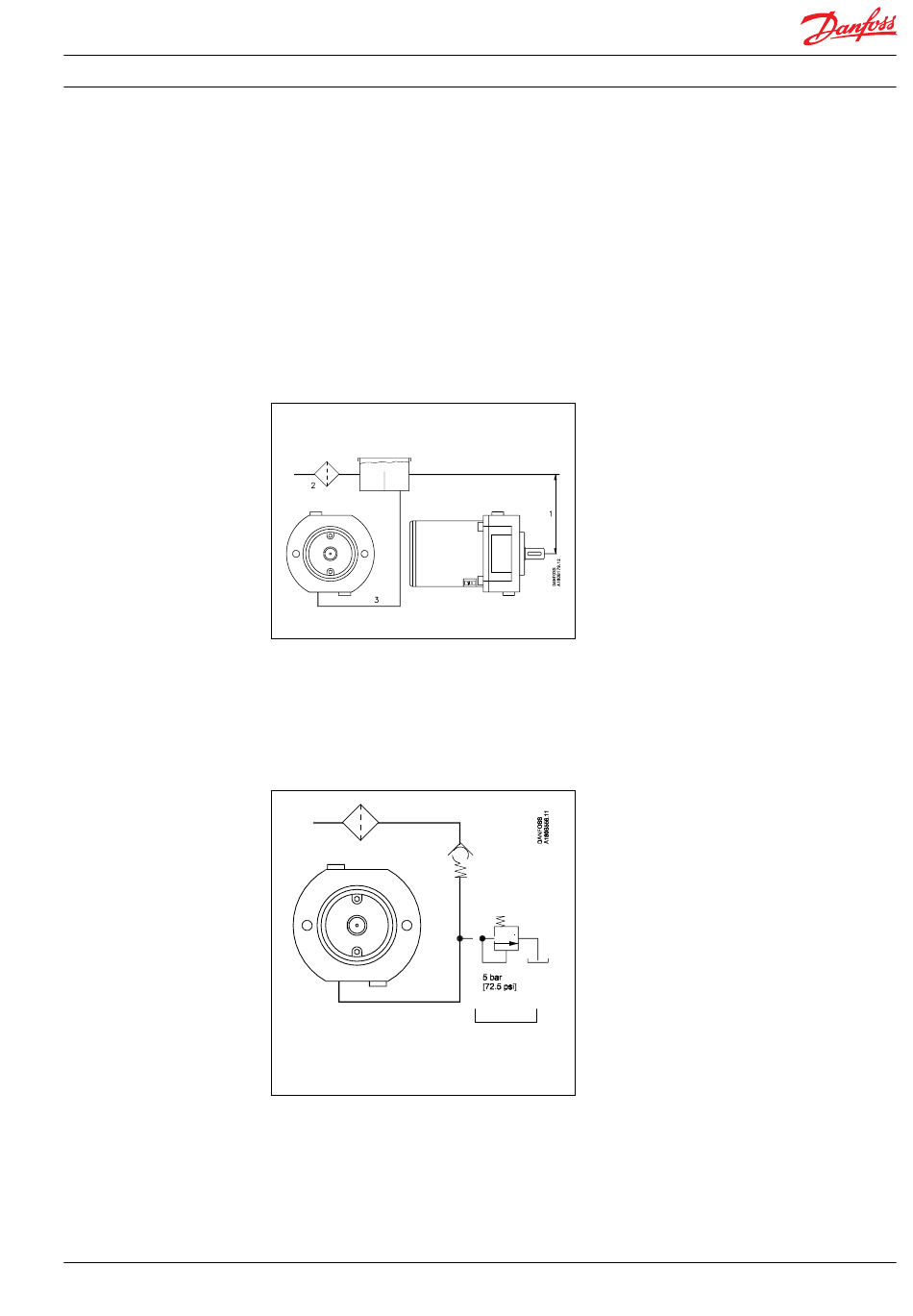

2.1 Offene Systeme mit Wasserversorgung
über einen Speicher
(Die Zahlen 1 bis 3 beziehen sich auf die
Abbildung unten.)
Um die Gefahr einer Kavitation zu vermeiden,
sind die folgenden Anweisungen zu befolgen:
1)
Den Speicher oberhalb der Pumpe
platzieren (der Wasserspiegel im Speicher
sollte immer oberhalb der Pumpe liegen).
2)
Den Einlassfilter vor dem Speicher mon
tieren.
3)
Die Einlassleitung so bemessen, dass ein
minimaler Druckverlust auftritt (großer
Durchflussbereich, minimale Rohrlänge,
minimale Anzahl an Rohrbögen/Anschlüs-
sen, Fittings mit geringen Druckverlusten).
2.2 Offene Systeme mit direkter Wasserver-
sorgung
Die Pumpe wird von einer Vordruckpumpe direkt
mit Wasser versorgt. Der Wasserdruck darf nicht
höher sein als 5 barg (72,5 psig).
2.3 Reversible Pumpen
Wenn am Austritt der Pumpen ein hoher Druck
herrscht und der elektrische Motor nicht
eingeschaltet ist, drehen sich die Pumpen
rückwärts. Sofern der Druck am Eintritt nicht den
maximalen Druck (5 barg/72,5 psig) überschre-
itet, werden die Pumpen dadurch nicht beschä-
digt.
Wenn in der Einlassleitung ein Rückschlagventil
montiert wird, ist auch ein Niederdruck-Sicher-
heitsventil erforderlich.
Alternativ kann ein Hochdruck-Rückschlagventil
in der Druckleitung der Pumpe eingebaut
werden, damit verhindert wird, dass die Pumpe
die Drehrichtung verändert.
Durch den gestrichelten Teil des Aufbaus wird
sichergestellt, dass der Eingangsdruck 5 barg
(72,5 psig) nicht überschreitet, wenn ein
Rückschlagventil in der Einlassleitung montiert
wird.
5 barg
[72,5 psig]
180R9065 | 521B0733 | DKCFN.PI.013.C9.03 |
3
