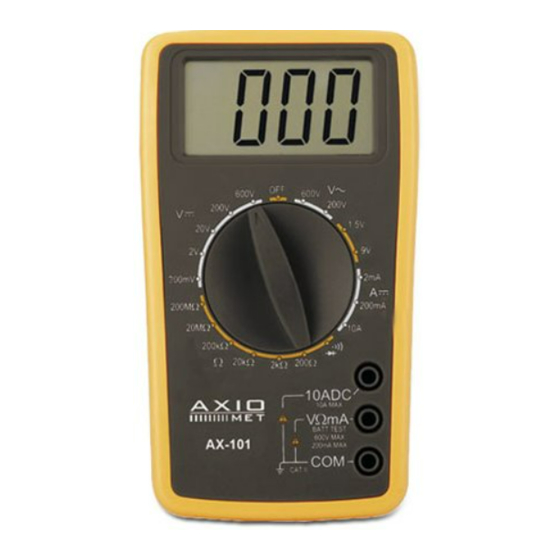

Axio MET AX-101 Bedienungsanleitung

Vorschau ausblenden
1
2
3
4
5
6
7

Werbung

Quicklinks

Diese Anleitung herunterladen
DIGITALMULTIMETER
AX-101
BEDIENUNGSANLEITUNG

Werbung

loading

Verwandte Anleitungen für Axio MET AX-101

Inhaltszusammenfassung für Axio MET AX-101

  • Seite 1 DIGITALMULTIMETER AX-101 BEDIENUNGSANLEITUNG...

  • Seite 2: Sicherheitshinweise

    ALLGEMEIN Das Gerät ist ein digitales Taschenmultimeter, das zum Messen der DC-, AC-Spannung, des DC- Stroms, des Widerstands und auch zum Durchführen des Dioden- und Durchgangstestes dient. Das ist ein ideales Messgerät zu den Labor-, Haushaltszwecke und für die Arbeit im Außendienst. SICHERHEITSHINWEISE Die Spannung unter 36V DC oder 25V AC gilt als sicher.
  • Seite 3 BEREICH GENAUIGKEIT AUFLÖSUNG 200mV 100µV ±(0,5% + 4 Ziffern) 10mV 200V 100mV 600V ±(1,0% + 5 Ziffern) Eingangswiderstand: 1MΩ für alle Bereiche BEREICH GENAUIGKEIT AUFLÖSUNG 200V 100mV ±(1,2% + 10 Ziffern) 600V Eingangswiderstand: 1MΩ Frequenzantwort: 40 bis 400Hz BEREICH GENAUIGKEIT AUFLÖSUNG 1µA ±(1,5% + 3 Ziffern)

  • Seite 4: Beschreibung Der Frontplatte

    DIODEN- UND DURCHGANGSTEST BEREICH ANZEIGE TESTPARAMETER AC-Strom in der Spannungsabfall in der Diode in Durchlassrichtung: ca. 1 mA. Durchlassrichtung. Sperrspannung ca. 3V Der Signalgeber emittiert den kontinuierlichen Ton, wenn der Leerlaufspannung ca. 3V Widerstand unter (70±20)Ω beträgt. Überlastschutz: 250V DC oder AC Scheitelwert Batterietest: Im 1,5V-Bereich beträgt die Innenlast 15Ω, Betriebsstrom 100mA.
  • Seite 5 1. Wenn der Spannungsnäherungswert nicht bekannt ist, stellen Sie den Drehschalter am Anfang auf den höchsten Messbereich, dann wählen Sie den entsprechenden Bereich aufgrund des angezeigten Wertes. 2. Wenn auf dem Display lediglich „1“ angezeigt wird, bedeutet es, dass der Messbereich überschritten und auf einen höheren Bereich mit dem Drehschalter zu ändern ist.

  • Seite 6: Wartung

    1) Schließen Sie die schwarze Messleitung an die Eingangsbuchse COM und die rote – an die Eingangsbuchse V/Ω an. 2) Stellen Sie den Drehschalter auf den gewünschten Widerstandsbereich und schließen Sie Messleitungen parallel an den zu messenden Widerstand an. Hinweis: 1.

  • Seite 7: Sicherungswechsel

    1. Öffnen Sie die Rückwand des Gehäuses. 2. Tauschen Sie eine ausgeladene 9V-Batterie gegen eine neue. Es wird empfohlen, eine alkalische Batterie einzusetzen, weil ihre Lebensdauer höher ist. 3. Schließen Sie die Rückwand des Gehäuses. SICHERUNGSWECHSEL Durchgebrannte Sicherung ist gegen die neue, des gleichen Typs, zu tauschen. 1.
