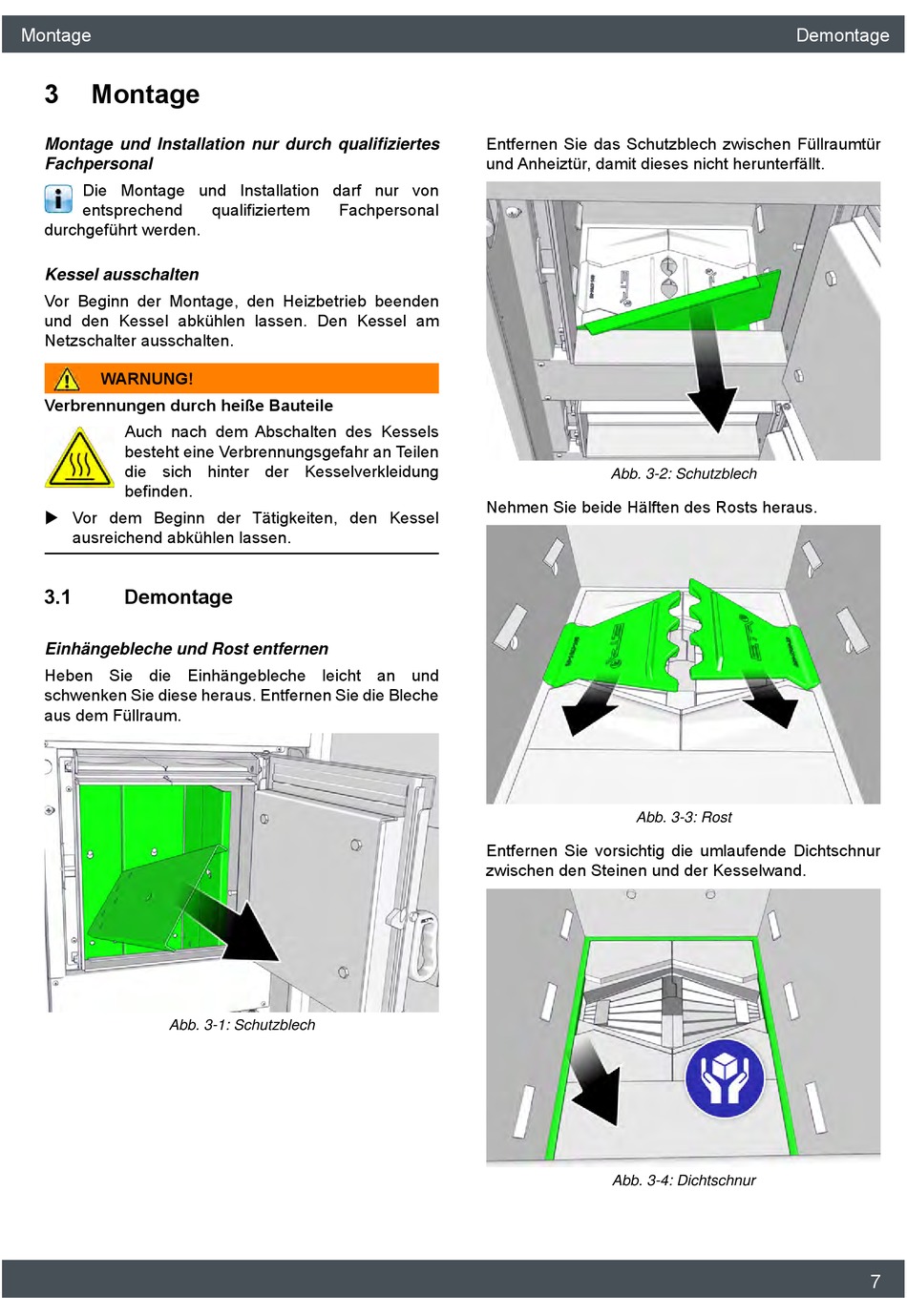

Demontage - eta SH40 Montageanleitung

Montage
3 Montage
Montage und Installation nur durch qualifiziertes
Fachpersonal
Die Montage und Installation darf nur von
entsprechend
durchgeführt werden.
Kessel ausschalten
Vor Beginn der Montage, den Heizbetrieb beenden
und den Kessel abkühlen lassen. Den Kessel am
Netzschalter ausschalten.
WARNUNG!
Verbrennungen durch heiße Bauteile
Auch nach dem Abschalten des Kessels
besteht eine Verbrennungsgefahr an Teilen
die sich hinter der Kesselverkleidung
befinden.
 Vor dem Beginn der Tätigkeiten, den Kessel
ausreichend abkühlen lassen.
3.1

Demontage

Einhängebleche und Rost entfernen
Heben Sie die Einhängebleche leicht an und
schwenken Sie diese heraus. Entfernen Sie die Bleche
aus dem Füllraum.
Abb. 3-1: Schutzblech
qualifiziertem Fachpersonal
Entfernen Sie das Schutzblech zwischen Füllraumtür
und Anheiztür, damit dieses nicht herunterfällt.
Abb. 3-2: Schutzblech
Nehmen Sie beide Hälften des Rosts heraus.
Abb. 3-3: Rost
Entfernen Sie vorsichtig die umlaufende Dichtschnur
zwischen den Steinen und der Kesselwand.
Abb. 3-4: Dichtschnur
Demontage
7
