eta SH40 Montageanleitung Seite 13

Montage
3.3 SH 40-60

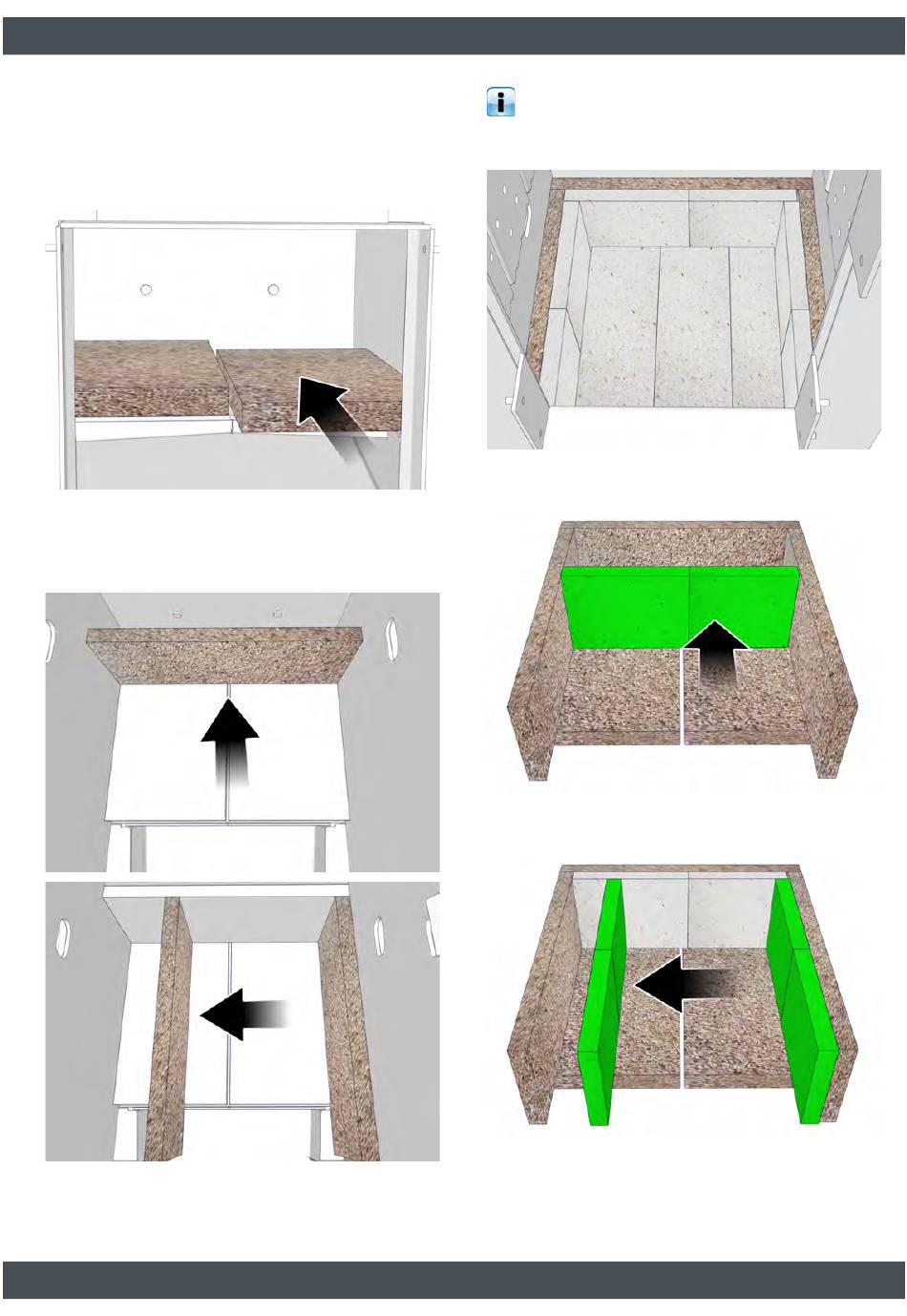

Neue Brennkammer montieren (SH40-60)
Legen Sie die Isoliersteine für den Boden der
Brennkammer ein.
Abb. 3-24: Boden
Stellen Sie den Isolierstein an die Rückseite und die
seitlichen Isoliersteine jeweils an die linke und rechte
Seite der Brennkammer.
Abb. 3-25: Isolierstein
Zur besseren
nachfolgenden Grafiken die Brennkammer von
der Brennkammertür
umliegenden Kessel.
Abb. 3-26: Brennkammer
Setzen Sie die Schamottsteine für die Rückseite ein.
Abb. 3-27: Rückseite
Setzen Sie die Schamottsteine links und rechts ein.
Abb. 3-28: Seite
SH 40-60
Darstellung zeigen
aus gesehen ohne
die
den
13
