eta SH40 Montageanleitung Seite 14

SH 40-60

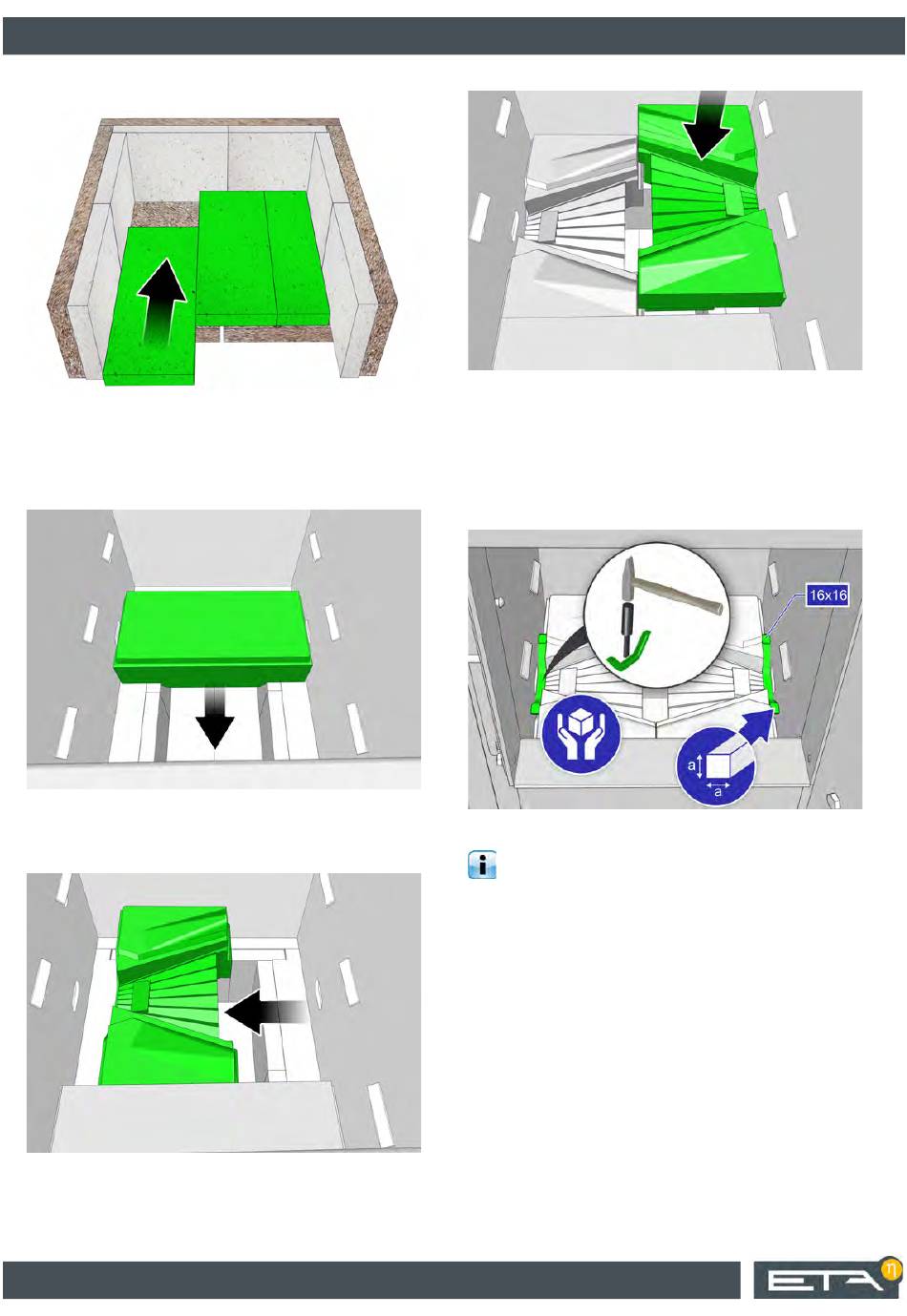

Legen Sie die Schamottsteine für den Boden ein.
Abb. 3-29: Boden
Brennkammersteine einsetzen
Setzen Sie zuerst den vorderen Brennkammerstein
ein und schieben Sie diesen zur Isoliertür.
Abb. 3-30: Brennkammerstein
Setzen Sie den linken Brennkammerstein und danach
den rechten ein.
14
Abb. 3-31: Brennkammerstein
Dichtschnüre und Rost montieren
Setzen Sie aus dem Lieferumfang die beiden kürzeren
Dichtschnüre zwischen Kesselwand und Sekundärluft-
kanal ein. Achten Sie darauf, dass die Dichtschnüre
vollständig in der Nut liegen.
Abb. 3-32: kürzere Dichtschnüre
Schlagen Sie die
Flacheisen oder einem verkehrt angesetzten
Meißel (Kopf an der Dichtschnur) vorsichtig ein und
beschädigen Sie diese nicht.
www.eta.co.at
Montage
Dichtschnur mit einem
