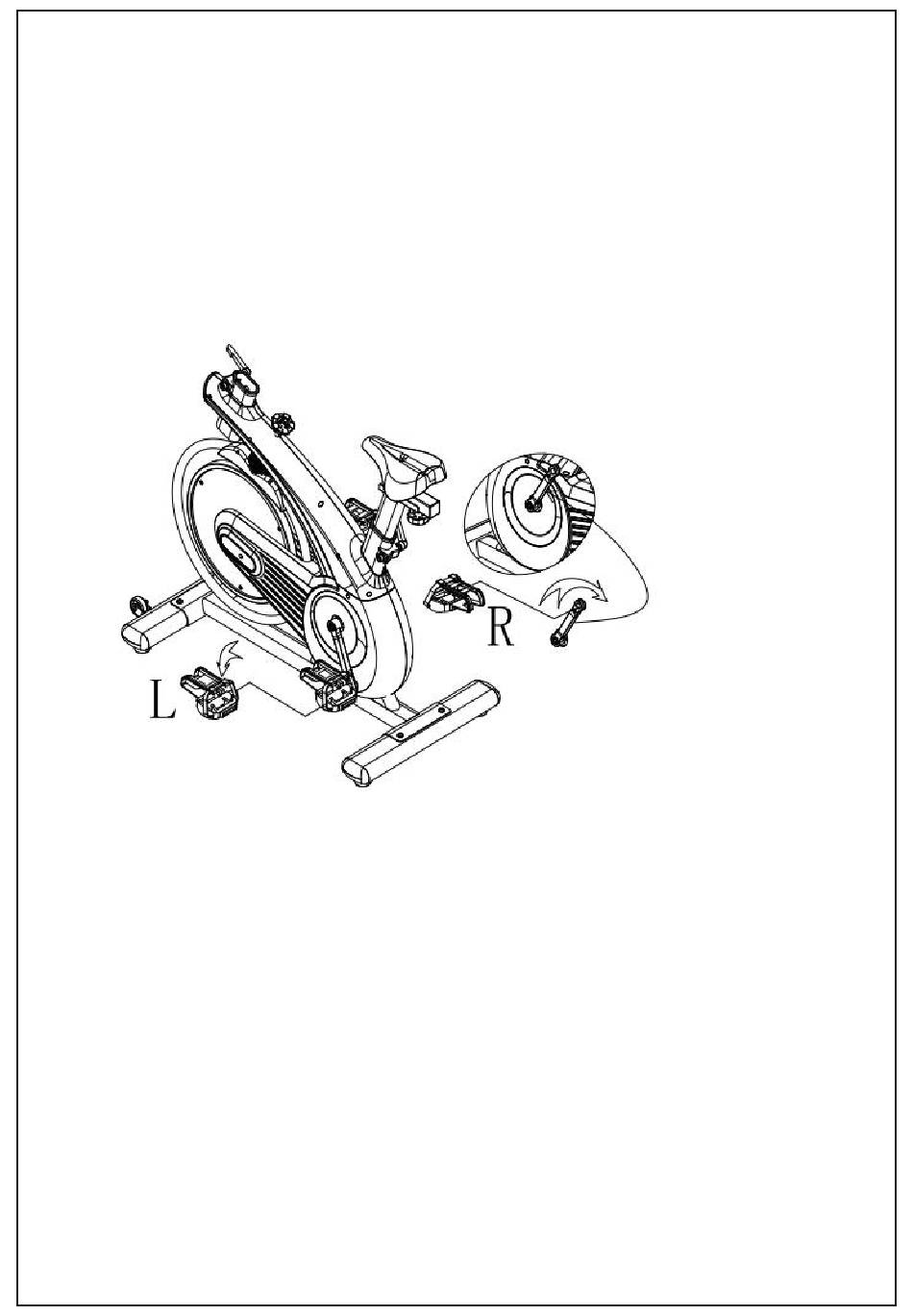

SCHRITT 2: Pedal-Baugruppe
Die Pedale (1 L & 1 R) sind mit „L" und „R" gekennzeichnet - links und rechts. Verbinden Sie
sie mit den entsprechenden Kurbelarmen. Der rechte Kurbelarm befindet sich auf der
rechten Seite des Zyklus, wenn Sie darauf sitzen (Abbildung 2).
Anmerkung: Das rechte Pedal sollte im Uhrzeigersinn und das linke Pedal gegen den
Uhrzeigersinn aufgeschraubt werden.
Abbildung 2.
SCHRITT 3: Montage des Lenkers.
Befestigen Sie den Lenker (6) und das Einstellrohr für den Lenkervorbau (5) mit 4 Stü ck
M6*12 Schraube (55), 4 Stück Federring (73) und 4 Stück Unterlegscheibe (70) (siehe
Abbildung 3). Verwenden Sie die Schraube M6x10 (56), um die Griffabdeckung (34) in der
Mitte des Lenkers zu montieren. Setzen Sie den Computeranzeige (78) in das vordere
Eisenteil des Lenkers ein und verbinden Sie 3 Sätze von Bildschirm-Anschlusskabel. Führen
Sie die Kabel Lenkereinstellrohr ein (Abbildung 4).
Stecken Sie den Lenkerpfosten in das Lenkerpfostenrohr des Hauptrahmens. Sie müssen
den gerändelten Teil des Knopfes lockern und den Knopf zurückziehen und dann die
gewünschte Höhe wählen. Lassen Sie den Knopf los und ziehen Sie den Pflaumenknauf
erneut fest.
ACHTUNG: STELLEN SIE SICHER, DASS SIE DEN LENKER GUT BEFESTIGEN.
~ 11 ~
