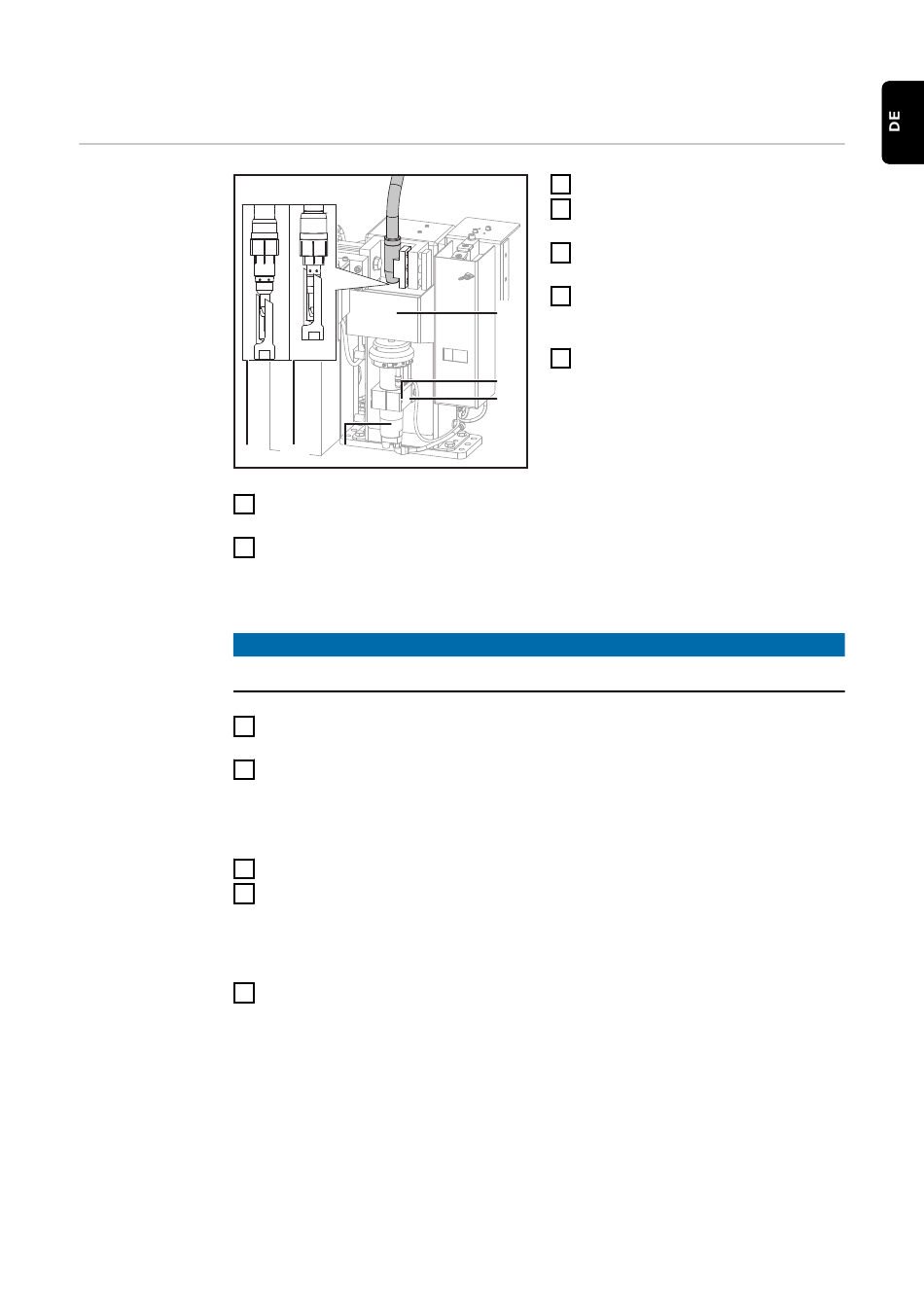

Position des Reinigungsmotors einstellen
Position des Rei-
nigungsmotors
einstellen
(6)
6
7
HINWEIS!
Der Reinigungsfräser darf die Schweißbrenner-Bauteile nicht berühren.
8
9
10
11
12
(5)
(4)
Hubvorrichtung (3) per Hand in oberste Hub-Position schieben und in dieser
Position halten
Reinigungsmotor (4) samt Reinigungsfräser per Hand in die Reinigungspositi-
on schieben
-
siehe Detail (5) für Schweißbrenner mit Isolierhülse
-
siehe Detail (6) für Schweißbrenner mit Spritzerschutz
Reinigungsmotor (4) in dieser Position in der Hubvorrichtung (3) fixieren -
Schraube (2) an der Hubvorrichtung festschrauben
Funktionsprüfung bei demontierter Gasdüse durchführen: Reinigungsmotor
per Hand in oberste Stellung schieben
-
Der Reinigungsfräser muss das Kontaktrohr kollisionsfrei umschließen.
Berührt der Reinigungsfräser Schweißbrenner-Bauteile, die Position des
Reinigungsmotors erneut einstellen
Gasdüse am Rohrbogen montieren
Funktionsprüfung bei montierter Gasdüse durchführen: Reinigungsmotor per
Hand in oberste Stellung schieben
-
Der Reinigungsfräser muss kollisionsfrei in die Gasdüse eintauchen.
Berührt der Reinigungsfräser Schweißbrenner-Bauteile, die Position des
Reinigungsmotors erneut einstellen
Schutzabdeckung so am Reinigungsgerät montieren, dass die Schutzabde-
ckung ihre Originalposition einnimmt
Schutzabdeckung (1) entfernen
1
Gasdüse vom Rohrbogen entfer-
2
nen
Schraube (2) an der Hubvorrich-
3
tung lösen
Sicherstellen, dass sich die Hub-
4
vorrichtung (3) in der untersten
(1)
Hub-Position befindet
Schweißbrenner in Reinigungsposi-
5
tion positionieren (ca. 1 - 2 mm /
(2)
0.039 - 0.079 in. über Schutzabde-
(3)
ckung, zentrisch zum Reinigungs-
motor)
