4.8.3.1

Anschluss des AP Interface Module

Das AP Interface Module wird an folgende Komponenten angeschlossen:
1. Digitaler Apparat (RJ11/RJ11-Kabel). 3 m, maximale Länge
2. Alcatel-Lucent OmniPCX Office Communication Server über eine Wanddose und einen
Hauptverteiler.
Der Anschluss eines AP-Moduls entspricht dem Anschluss eines digitalen Apparats.
Die maximale Länge zwischen dem AP-Modul und der TK-Anlage hängt von der
Kabelqualität ab. Beispiel:
• Kabel LY 0,5 mm: max. 800 m
• Ref.-Kabel 278 0,6 mm: max. 1200 m
3. Analoges Gerät mit RJ45- oder RJ11-Kabel. 100 m, maximale Länge
4. Stromversorgungseinheit (Details siehe unten)
Achtung:
Die Einheit der Netzstromversorgung wird als Ein/Ausschalter verwendet. Dieses Gerät muss
leicht zugänglich sein.
4.8.3.2 Rückseite des Geräts

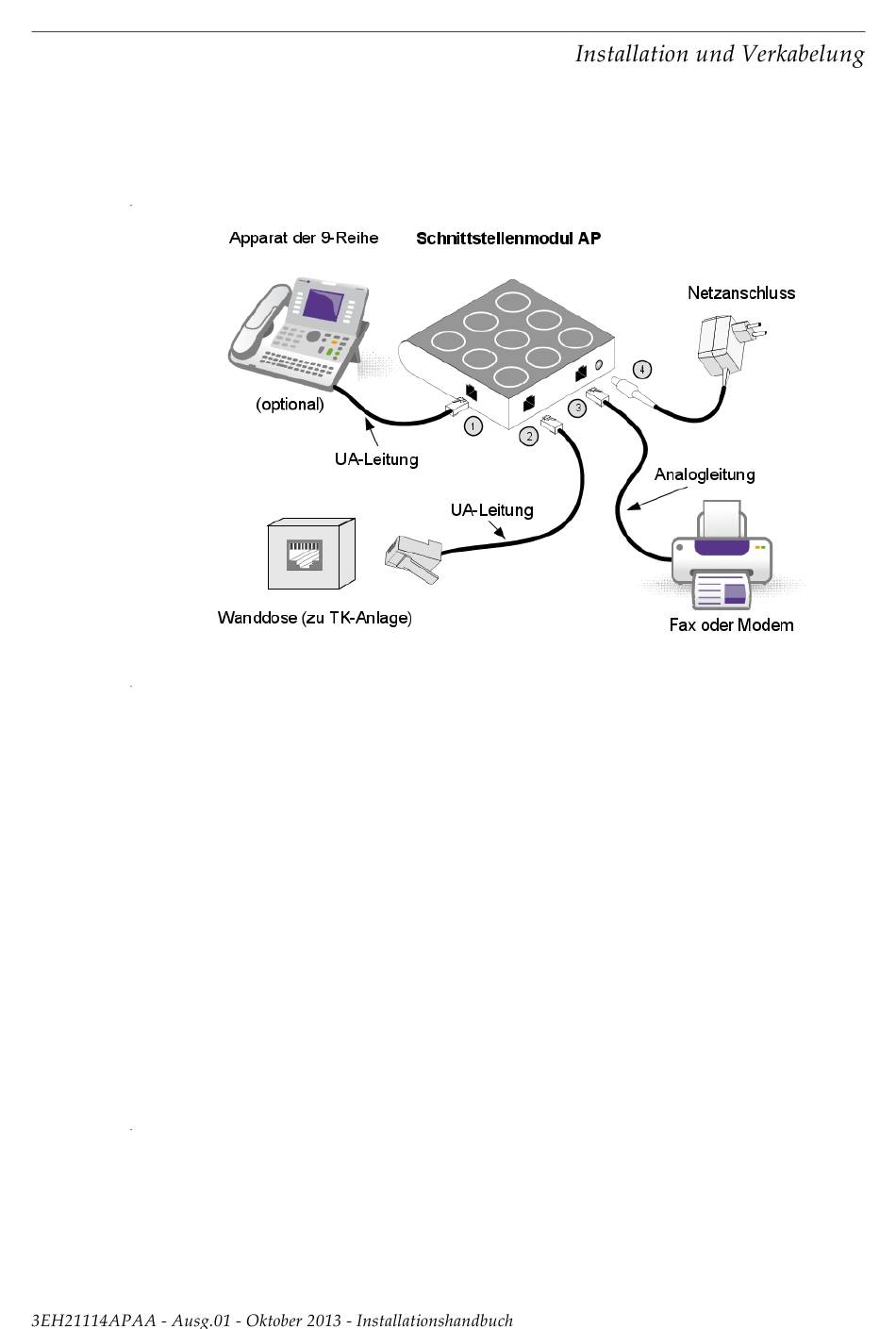

Abbildung 4.62: AP Interface Module-Anschlüsse
