Kapitel
4
1. Buchse für UA-Leitung zur TK-Anlage
2. RJ45-Buchse für Anschluss des analogen Geräts
3. Netzanschlussdose
TK-Anlage und Anschlussbuchse für digitalen Apparat:
Stift
1
2
3
4
5
6
Buchse des analogen Geräts:
Stift
1
2
3
4
4-94

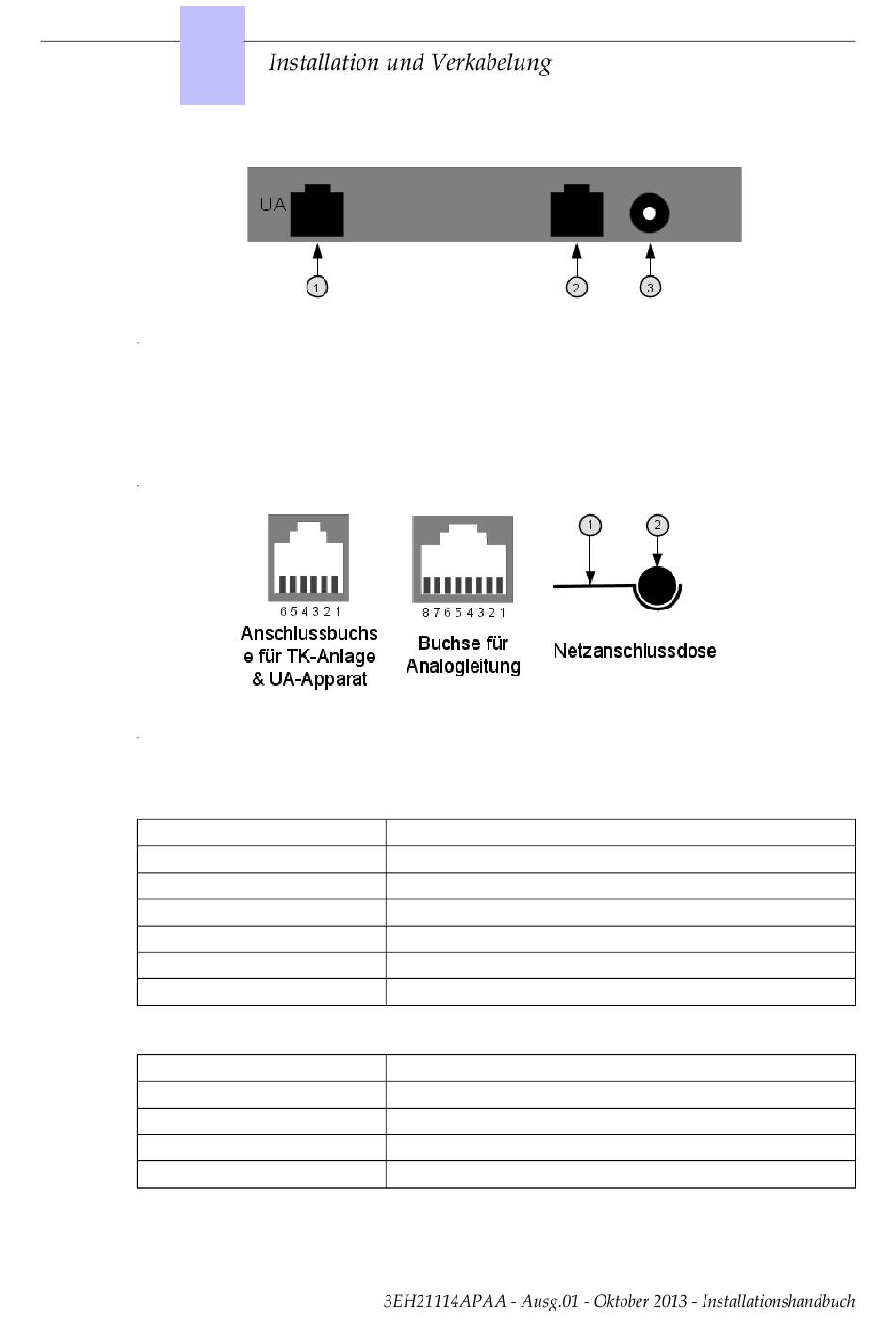

Abbildung 4.63: AP Interface Module-Rückseite
Abbildung 4.64: Details zur Netzanschlussdose
Beschreibung
Nicht verwendet
Externer Tonruf 1
UA-Leitung 1
UA-Leitung 2
Externer Tonruf 2
Nicht verwendet
Beschreibung
Nicht verwendet
Nicht verwendet
Nicht verwendet
Analoge Leitung
