Kapitel
4

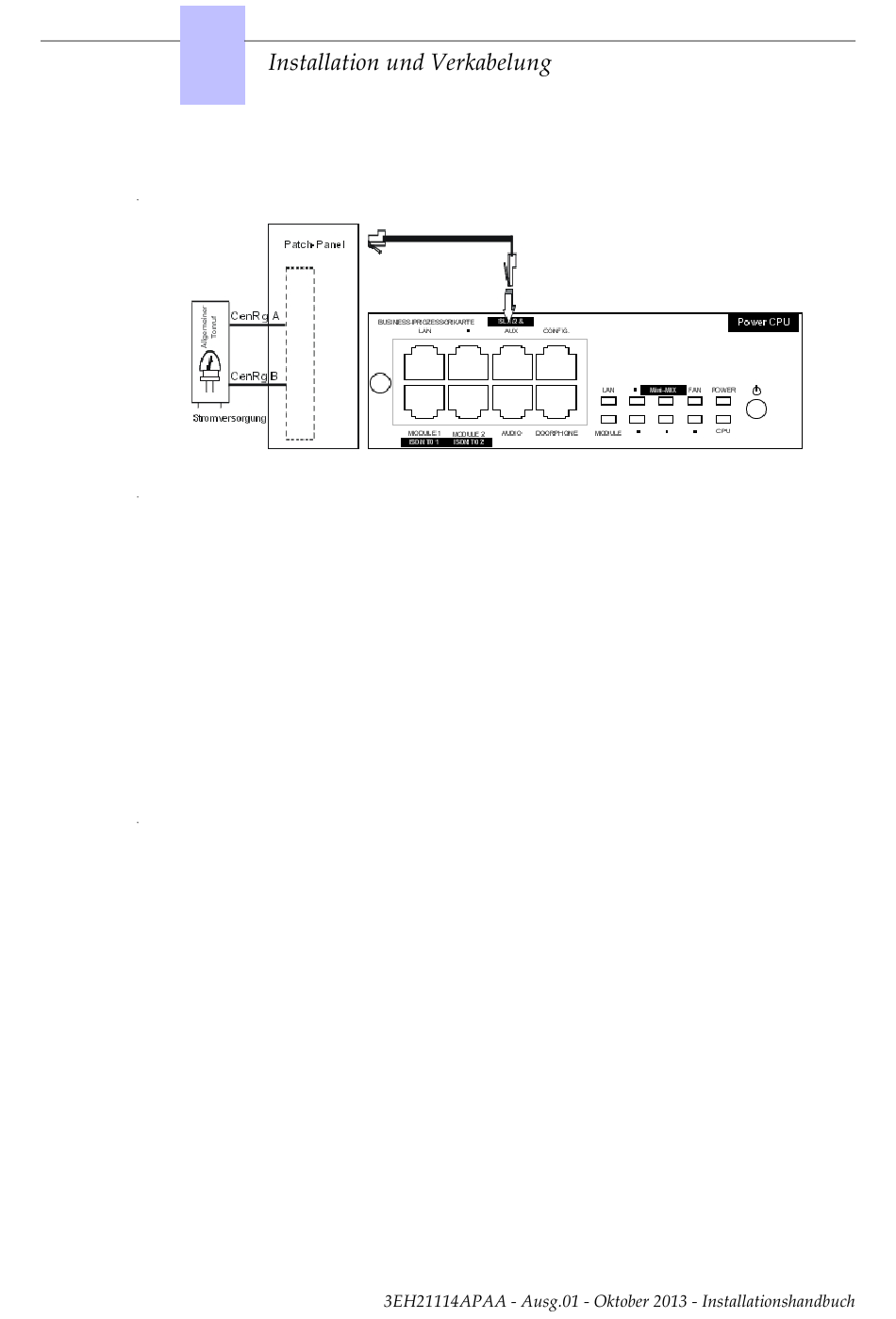

Der Anschluss erfolgt über den Ausgang CENRG der Steckbuchse AUX.
4.2.1.7.6 Anschluss einer Türstation
Es gibt, je nach Funktionsweise, zwei Arten von Türstationen:
- Typ A: Relais-gesteuerte Türstationen (z. B.: NPTT)
- Typ B: Über MF-Q23-Signale gesteuerte Türstationen. Hierfür ist eine SLI-Schnittstelle
erforderlich (z. B. TELEMINI oder UNIVERSAL DOORPHONE)
Die Türstation besteht aus einer Gegensprechanlage und einem optionalen Türöffner, der über
ein Netzteil mit einem Transformator der Klasse SELV (sehr niedrige Spannungen) mit Strom
versorgt wird.
Der Anschluss erfolgt über die Ausgänge DOORPHA und DOORPHB (Steuerkontakte im
Ruhezustand geschlossen) der Steckbuchse DOORPHONE.
Anschluss einer Türstation NPTT
4-18
