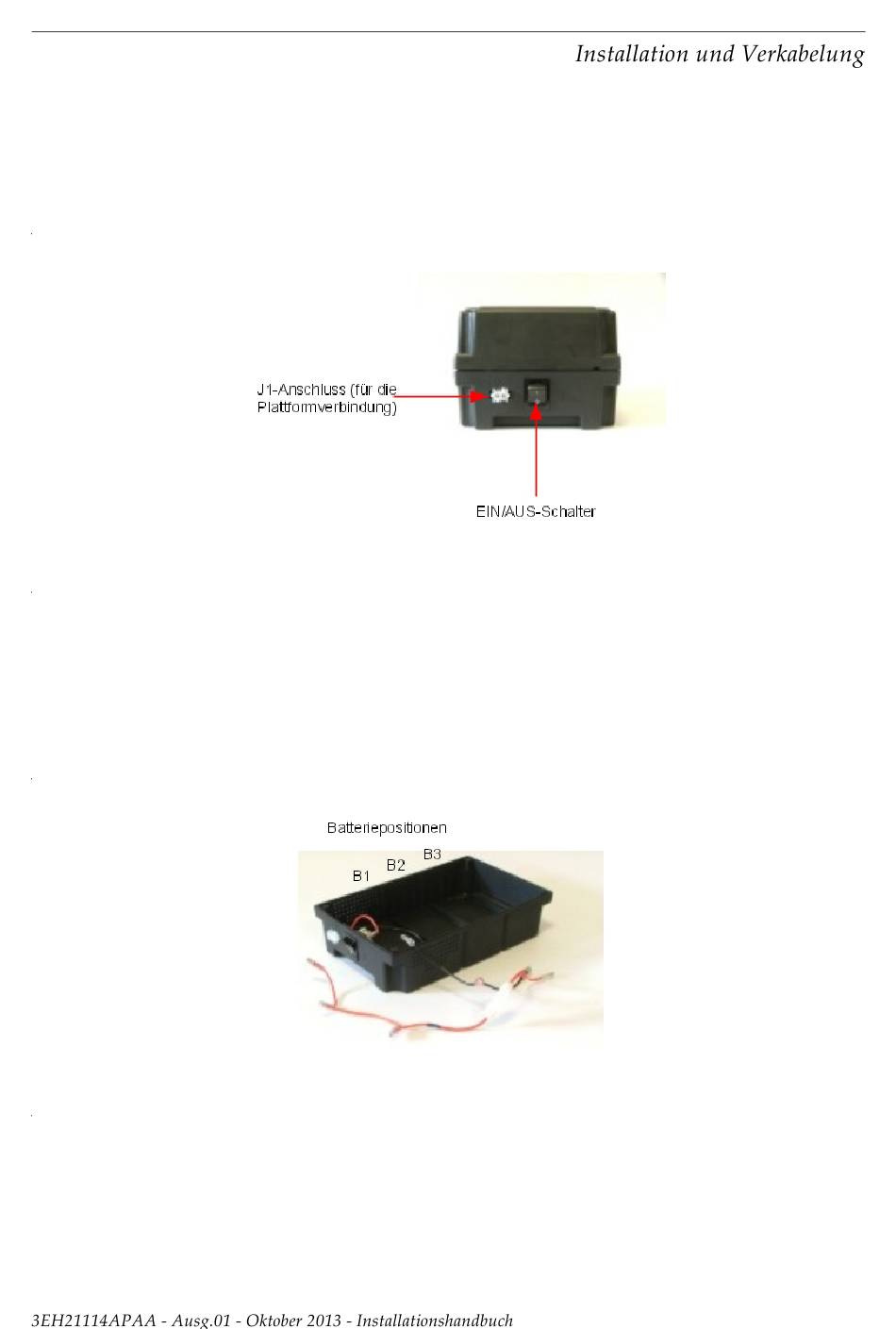

1. Stellen Sie sicher, dass der Schalter ON/OFF auf der externen Batterieeinheit auf OFF
steht (0 oder schwarz) und an den J1-Anschluss kein Kabel angeschlossen ist (siehe
folgende Abbildung).
2. Öffnen Sie das Gehäuse durch Lösen der vier Schrauben (ST3.5x32) mit einem
Schraubenzieher (Phillips PH2).
3. Setzen Sie Batterien wie folgt in das geöffnete Gehäuse ein (siehe ebenfalls folgende
Abbildung):
a. Setzen Sie die erste Batterie in der mittleren Position ein (Batterie B2).
b. Wenn drei Batterien verwendet werden sollen, setzen Sie diese an den verbleibenden
Stellen ein (Batterien B1 und B3).
4. Verbinden Sie die negativen (schwarzen) Pole der Batterien wie im Folgenden
beschrieben (und in der folgenden Abbildung dargestellt).
a. Verbinden Sie den mittleren Anschluss des schwarzen Drahtes mit dem negativen
(schwarzen) Pol von Batterie B2.
