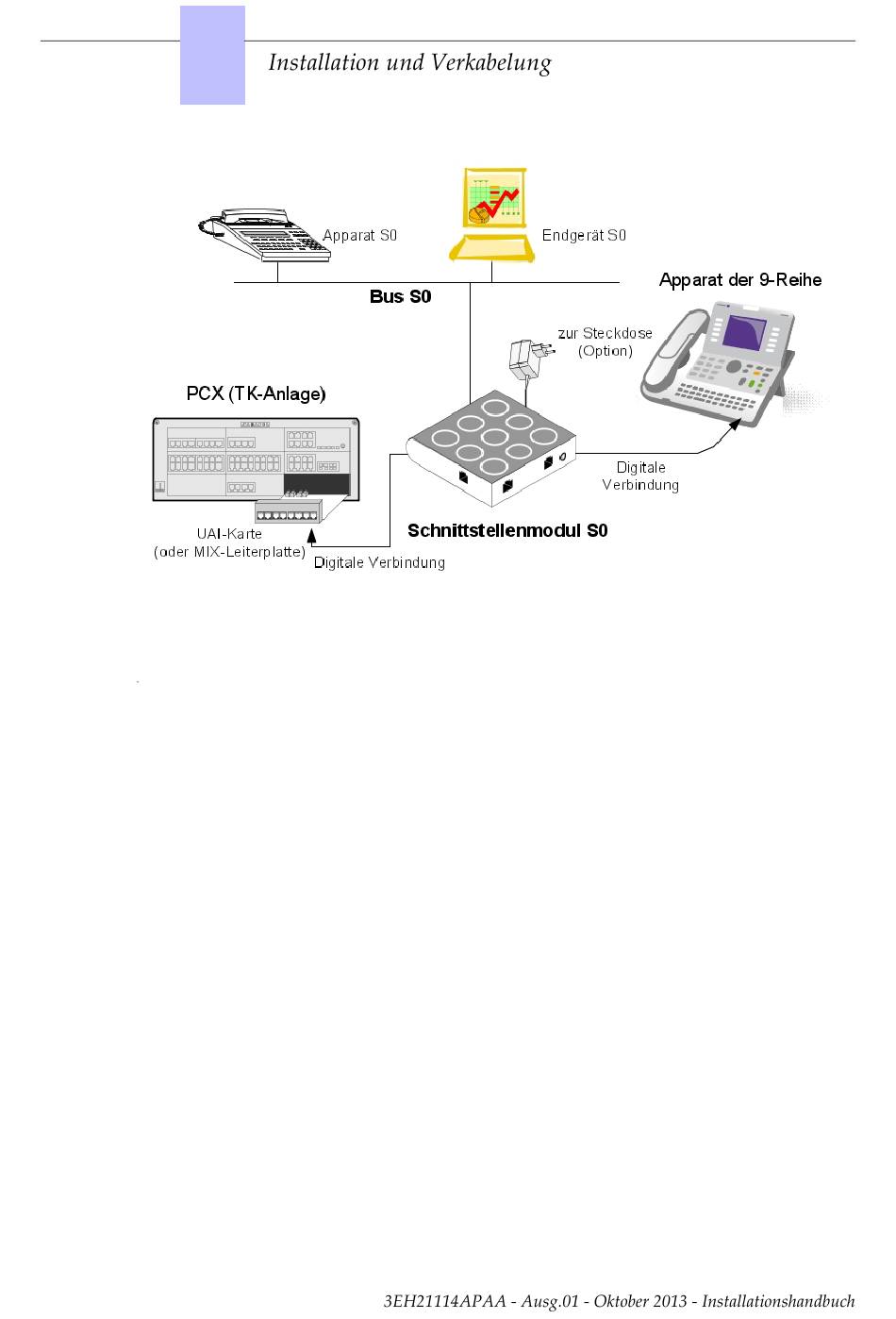

Abbildung 4.65: Beispiel für eine Konfiguration mit einem S0 Interface Module
Das S0-Modul stellt die Stromversorgung für einen S0-Bus sicher. Eine externe
Stromversorgung (Adapter 230V AC/48V DC) ist erforderlich.
Für den S0-Bus stehen zwei verschiedene Betriebsmodi zur Verfügung:
-
Nicht permanente Schicht: Die Schicht 1 muss von der anrufenden Seite (TK-Anlage oder
Endgerät) zu Beginn jedes einzelnen Anrufs eingerichtet werden; die Schicht 1 wird bei
Beendigung des Anrufs geschlossen
-
Permanente Schicht: Der Betrieb des S0-Bus hängt von der Richtung ab, in die der
ursprüngliche Anruf aufgebaut wurde:
•
Wenn der Anruf von der TK-Anlage zum Endgerät aufgebaut wurde, bleibt die Schicht
1 bei Beendigung des Anrufs bestehen.
•
Wenn der Anruf vom Endgerät zur TK-Anlage aufgebaut wurde, wird die Schicht 1 bei
Beendigung des Anrufs geschlossen. Sie muss für nachfolgende Anrufe erneut
eingerichtet werden: Wenn ein Betrieb mit dem verwendeten Endgerät nicht möglich
ist, stehen zwei Lösungen zur Verfügung: Entweder wird die Schicht 2 beibehalten,
wodurch das Schließen der Schicht 1 verhindert wird, oder die Schicht 1 wird von der
TK-Anlage eingerichtet, indem eine Rufverbindung zum Endgerät aufgebaut wird. Der
Anruf braucht nicht angenommen zu werden.
4.9.1.2
Normenkonformität
4.9.1.2.1 Sicherheitsanforderungen
