Herstellen der Stromversorgung
Wenn Sie das Netzkabel anschließen, entfernen Sie nicht den leitungsinternen Sicherungshalter. Vermeiden Sie
mögliche Verletzungen oder Produktschäden durch Feuer oder Überhitzung, indem Sie darauf achten, dass die
richtige Sicherung eingesetzt ist (siehe technische Daten zum Produkt). Darüber hinaus erlischt die Garantie des
Produkts, wenn Sie das Netzkabel anschließen und nicht die richtige Sicherung eingesetzt ist.

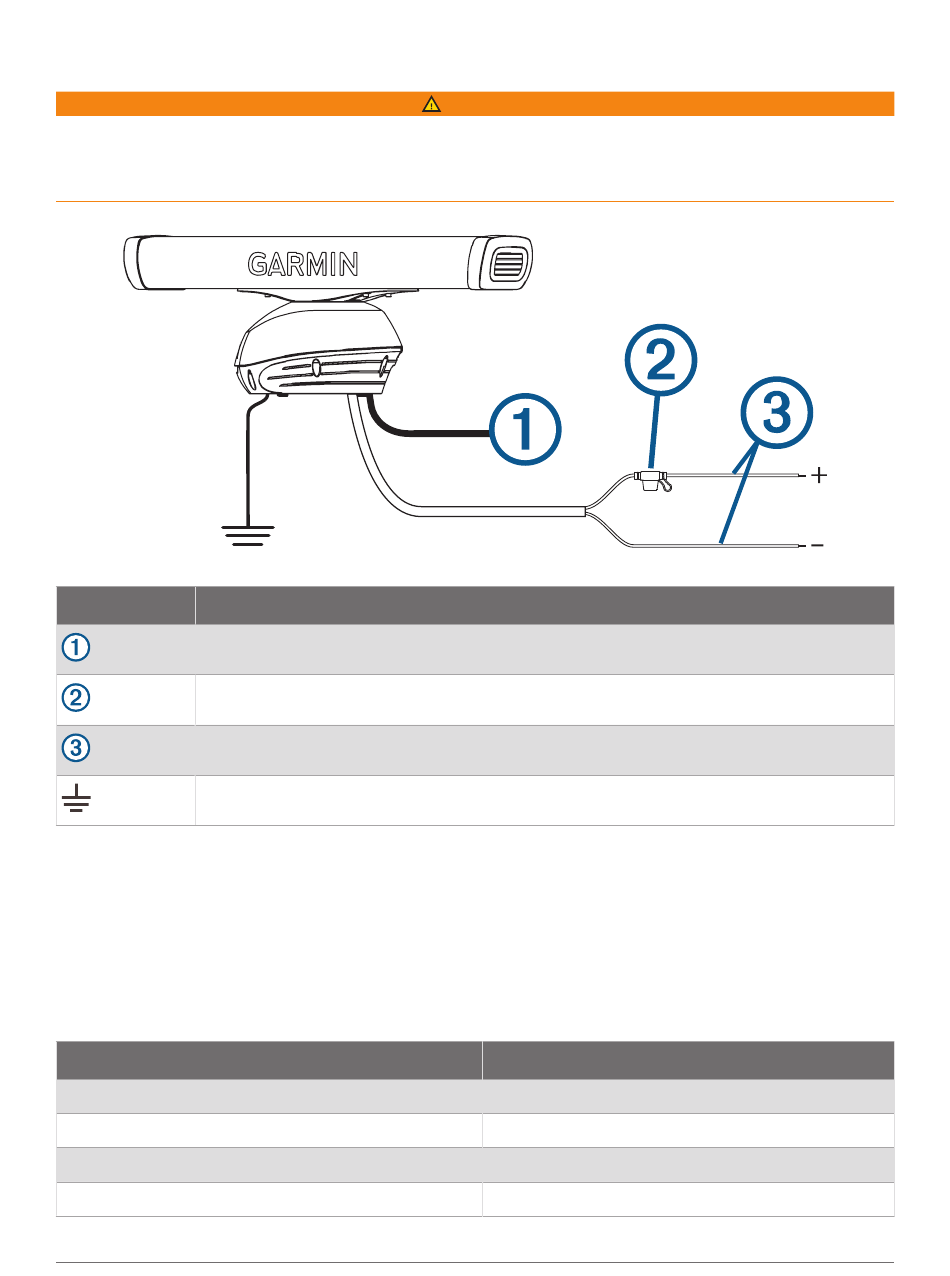

Element
Beschreibung
Zum Garmin Marinenetzwerk
15-A-Sicherungshalter
Zur Bootsbatterie (10 bis 32 V Gleichspannung)
Verbindung zur Wassererdung
1 Verlegen Sie das Netzkabel zum Radargerät und zur Bootsbatterie.
2 Verbinden Sie das Netzkabel mit der Bootsbatterie.
3 Verbinden Sie das Netzkabel mit dem Anschluss POWER am Radargerät.
Verlängerung des Netzkabels
Es wird empfohlen, das Netzkabel direkt mit der Batterie zu verbinden. Sollte das Kabel verlängert werden
müssen, muss eine Leitung mit dem entsprechenden Leitungsquerschnitt verwendet werden.
Sie müssen Quetschverbinder und einen Schrumpfschlauch verwenden, um eine wasserbeständige Verbindung
herzustellen.
Distanz
3 m (9 Fuß, 10 Zoll)
5 m (16 Fuß, 4 Zoll)
6,5 m (21 Fuß, 3 Zoll)
8 m (26 Fuß, 2 Zoll)
WARNUNG
Leitungsquerschnitt
3,31 mm² (AWG 12)
5,26 mm² (AWG 10)
6,63 mm² (AWG 9)
8,36 mm² (AWG 8)
11
