Erdung des Radargeräts
Das Radargerät muss über einen 3,31-mm²-Kupferdraht (AWG 12; nicht im Lieferumfang enthalten) mit einer
geeigneten Erdungsquelle verbunden sein.
1 Verlegen Sie einen 3,31-mm²-Kupferdraht (AWG 12) zu einem Wassererdungspunkt und zum Standfuß des
Radargeräts.

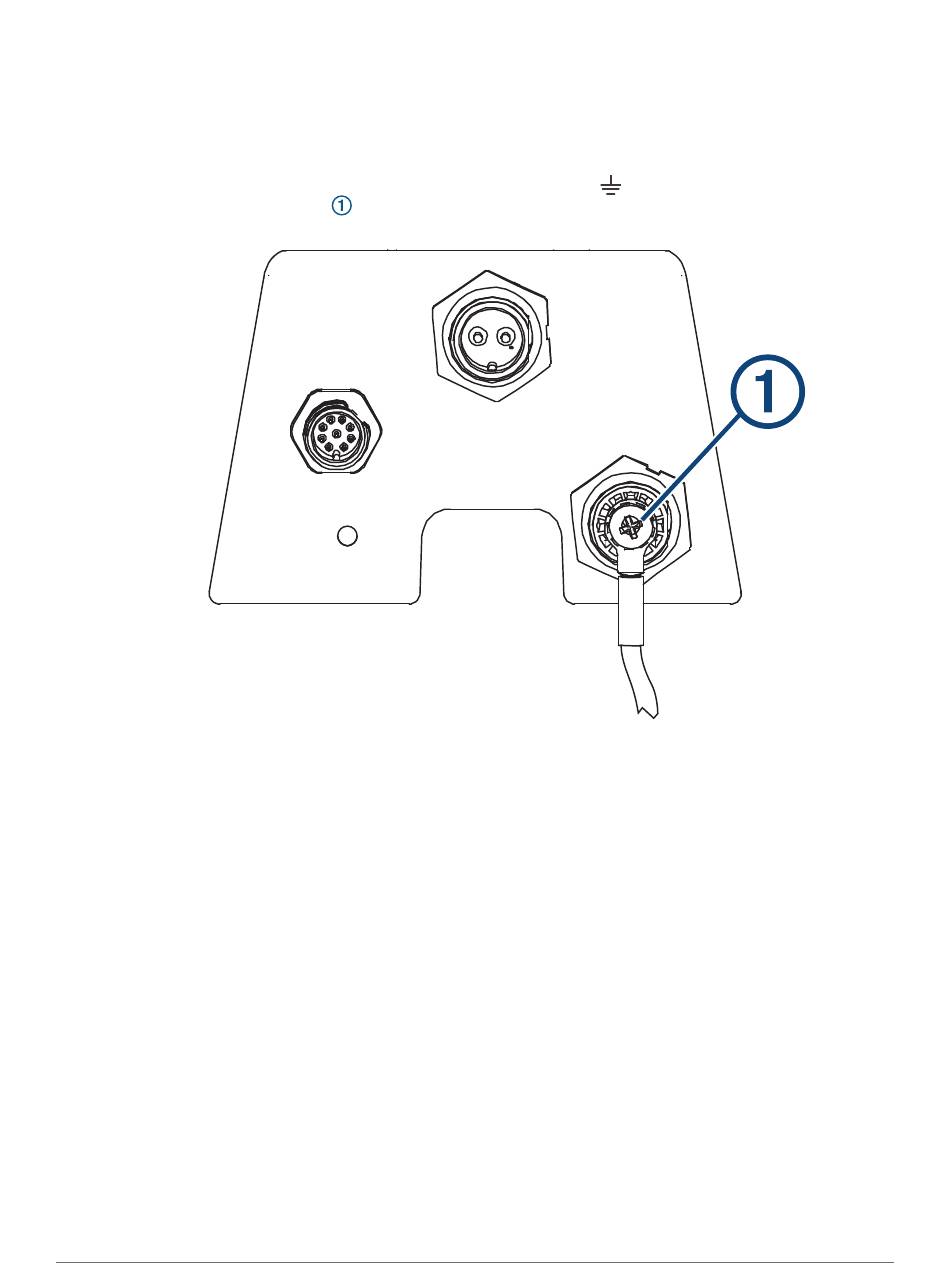

2 Verbinden Sie den Draht mit dem Erdungsanschluss des Standfußes (
vorinstallierten Quetschverbinder
3 Tragen Sie seewassertaugliches Dichtungsmittel auf die Erdungsschraube und den Quetschverbinder auf.
4 Verbinden Sie das andere Ende des Drahts mit dem Wassererdungspunkt auf dem Boot, und tragen Sie
seewassertaugliches Dichtungsmittel auf die Verbindungsstelle auf.
5 Wählen Sie eine Option:
• Wenn das Radargerät nicht mit einem Spannungswandler ausgeliefert wurde, ist keine weitere Erdung
erforderlich.
• Wenn das Radargerät mit einem Spannungswandler ausgeliefert wurde, fahren Sie mit dem nächsten
Schritt fort.
6 Verlegen Sie einen anderen 3,31-mm²-Kupferdraht (12 AWG) zu einem Wassererdungspunkt und zum
Spannungswandler.
7 Lösen Sie eine Schraube an einer Ecke des Spannungswandlers, und bringen Sie den Kupferdraht an der
Schraube an.
8 Tragen Sie seewassertaugliches Dichtungsmittel auf die Schraube und den Draht am Spannungswandler auf.
9 Verbinden Sie das andere Ende des Drahts mit dem Wassererdungspunkt auf dem Boot, und tragen Sie
seewassertaugliches Dichtungsmittel auf die Verbindungsstelle auf.
